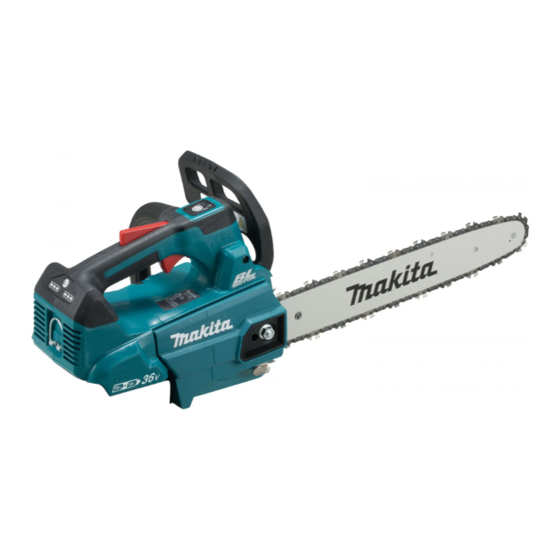

Makita DUC356 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Kettensägen
  5. DUC356
  6. Betriebsanleitung
Makita DUC356 Betriebsanleitung

Makita DUC356 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für DUC356:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 34

Quicklinks

Diese Anleitung herunterladen
EN
Cordless Chain Saw
Tronçonneuse sans Fil
FR
Akku-Kettensäge
DE
IT
Motosega a batteria
NL
Accukettingzaag
Electrosierra Inalámbrica
ES
Motosserra a Bateria
PT
DA
Akku-kædesav
EL
Φορητό αλυσοπρίονο
Akülü Ağaç Kesme
TR
DUC256
DUC306
DUC356
DUC406
DUC256C
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
BETRIEBSANLEITUNG
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING
MANUAL DE
INSTRUCCIONES
MANUAL DE INSTRUÇÕES
BRUGSANVISNING
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
KULLANMA KILAVUZU
7
20
34
49
64
78
93
107
121
137
