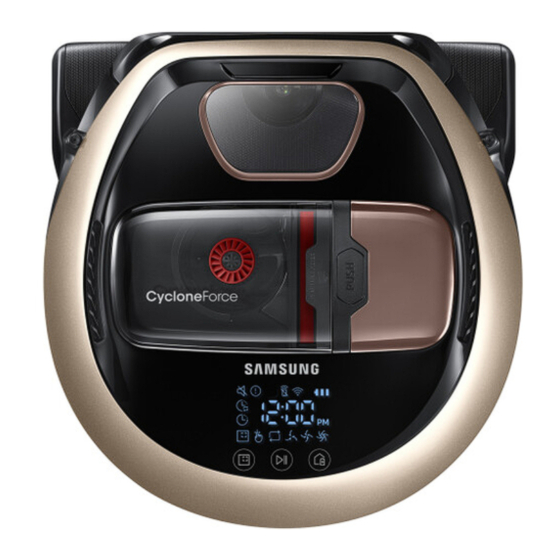

POWERbot Benutzerhandbuch Serien SR1 ✴ M70 ✴✴✴✴ , SR2 ✴ M70 ✴✴✴✴ • Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen. • Nur zum Einsatz in geschlossenen Räumen geeignet. 1_VR7000_DE_DJ68-00763L-08_EG.indd 1 2017-12-04 오후 1:13:12...
Reinigen des Staubbehälters / Reinigen der Sensoren und der Kamera / Reinigen der Burste und des Auto-Shutters / Reinigen des Antriebsrads Samsung Connect-App Hinweise und Vorsichtsmaßnahmen Laden / Betrieb / Reinigung und Pflege / Informationen zum Akku / Infos zum IrDA-Sensor...
VORSICHT WEITERE VERWENDETE SYMBOLE Dieses Symbol weist darauf hin, dass der folgende Text wichtige Zusatzinformationen enthält. HINWEIS • Weitere Informationen zu den Umweltverpflichtungen von Samsung und zu produktspezifischen gesetzlichen Pflichten (z. B. REACH) finden Sie unter: samsung.com/ uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htm DEUTSCH-03 1_VR7000_DE_DJ68-00763L-08_EG.indd 3...
Seite 4
Sicherheitsinformationen WICHTIGE SICHERHEITSHINWEISE Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtsmaßnahmen wie u. a. die folgenden zu beachten: LESEN SIE VOR DER VERWENDUNG IHRES POWERbot SÄMTLICHE ANWEISUNGEN GRÜNDLICH DURCH. Ziehen Sie den Stecker aus der Dose, wenn Sie das Gerät nicht verwenden und ehe Sie Wartungsarbeiten durchführen.
Seite 5
• Ziehen Sie nicht am Netzkabel, wenn Sie den Stecker aus der Dose ziehen. Ziehen Sie den Stecker stets am Stecker selbst und nicht am Kabel heraus. • Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen Temperaturen explodieren.
Wenden Sie sich für einen Austausch der – Dazu gehören Orte, an denen sich Kerzen, Akkus an ein Kundendienstzentrum von Schreibtischlampen, offene Feuerstellen Samsung Electronics. oder brennbare Stoffe wie Benzin, Alkohol, Verdünner usw. befinden. – Die Verwendung von Akkus aus anderen Geräten kann zu Fehlfunktionen führen.
Seite 7
f Achten Sie beim Aufstellen der Dockingstation f Verwenden Sie den POWERbot nicht auf darauf, dass das Kabel nicht ungeschützt auf Tischen oder an anderen erhöhten Stellen. dem Boden herumliegt, da sich der POWERbot – Er könnte beschädigt werden, wenn er darin verfangen könnte.
Installation Die Dockingstation muss stets an die Steckdose angeschlossen und eingeschaltet sein. Stellen Sie die Dockingstation an einem Ort ohne Hindernisse und Absturzgefahr auf. D C - I Verbinden Sie Verbinden Sie das Verbinden Sie den den Stecker des Netzkabel mit der Netzstecker mit Netzteils mit der Ladestation.
Zubehör oder Fernbedienung Batterien (Typ AAA) Benutzerhandbuch Ersatzfilter (optional erhältlich) (optional erhältlich) (optional erhältlich) Dockingstation Netzkabel Akkuladegerät Virtual Guard (optional erhältlich) ✻ ✻ Die Saugaufsätze können sich je nach Modell unterscheiden. Aufstellhinweise Hinweis f Stellen Sie die Dockingstation in einem Raum mit ebenem Untergrund und geraden Wänden auf. f Stellen Sie die Dockingstation bei Holzfußböden am besten in Richtung der Maserung des Holzes auf.
Laden Wenn Sie den POWERbot zum ersten Mal (nach dem Intelligentes Laden Kauf) vollständig aufgeladen haben, kann er 60 min Wenn der POWERbot im Modus „Automatische lang im Modus Normal ( ) verwendet werden. Reinigung“ beinahe entladen ist, kehrt er zum (Benötigte Ladezeit: siehe S.
Automatisches Laden 1. Serie SR1✴M701✴✴✴ Wenn die Akkuanzeige in Intervallen von 0,4 Sekunden blinkt, kehrt der POWERbot automatisch zur Dockingstation zurück, um geladen zu werden. 2. Serien SR1✴M70✴✴✴✴ / SR2✴M70✴✴✴✴ Series Wenn die Akkuanzeige beim Reinigen blinkt, kehrt der POWERbot zur Dockingstation zurück, um sich automatisch aufzuladen.
Verwenden des POWERbot Sie müssen den Notschalter auf die Ein-Position stellen, ehe Sie den POWERbot verwenden. Ein-/Ausschalten Halten Sie die Taste länger als 3 Sekunden lang gedrückt. • Wenn der POWERbot 30 min lang nicht verwendet wird, geschieht Folgendes: Serien SR1✴M70✴✴U✴ / SR2✴M70✴✴U✴: Er wechselt in den Energiesparmodus. WARNUNG Serien SR1✴M70✴✴W✴...
Auswählen des Reinigungsmodus Angezeigtes Symbol SR1✴M702✴✴✴ Reinigungsmodus So wählen Sie ihn aus SR1✴M703✴✴✴ SR1✴M701✴✴✴ SR2✴M70✴✴✴✴ Automatische Reinigung Punktsaugen ✻ ✻ Drücken Sie auf der Fernbedienung zunächst [A,B type Wiederholte Reinigung [C,D type ] und anschließend [Start/Stop ✻ ✻ Der Modus für Handsaugen kann mit Hilfe der Richtungstasten auf der Handsaugen Fernbedienung ausgewählt werden.
Verwenden des POWERbot Saugbewegungen in den einzelnen Modi Ca. 1,5 m Automatische Punktsaugen Handsaugen Wiederholte Reinigung Reinigung Reinigt eine abgegrenzte Sie können den POWERbot Fläche intensiv. Dieser mit der Fernbedienung zu Eingestellte Bereiche Reinigt solange, bis der Modus kann verwendet einem bestimmten Bereich werden nur einmal Akku leer ist.
Aufstellen des Virtual Guard Der Virtual Guard verhindert mit Hilfe von Infrarotstrahlen, dass der POWERbot bestimmte Flächen abfährt. ✻ ✻ (Nur bei Serie SR2✴M707✴✴✴ im Lieferumfang enthalten) Für die Serien SR2✴M704✴✴✴ / SR2✴M705✴✴✴ / SR2✴M706✴✴✴ muss er hinzugekauft werden.) Die Länge der vom Virtual Guard erzeugten virtuellen Wand beträgt mindestens 2,5 m.
Aufstellen des Virtual Guard Übersicht über den Virtual Guard Ein/Aus-Schalter Abstandserkennungssensor des POWERbot Netzlampe Einschalten: Lampe blinkt rot Entfernungssensor (Infrarotsensor) Ausschalten: Lampe erlischt Akkuabdeckung Einlegen der Batterien Batterien für den Virtual Guard müssen separat erworben werden. Ziehen Sie die Abdeckung Setzen Sie wie in der Schieben Sie die Lasche des Akkufachs zum...
Verwenden der Fernbedienung [Typ A] / [Typ B] / [Typ C] / [Typ D] 1 Ein/Aus / Laden / Start/Stop Ein/Aus Hiermit schalten Sie den POWERbot ein/aus. Hiermit kehrt der POWERbot automatisch zum Laden Laden an die Dockingstation zurück. Hiermit starten bzw. beenden Sie den Start/Stop Saugvorgang.
5 Modus „Handsaugen“ und Richtungssteuerung Geradeaus Hiermit fährt das Gerät geradeaus fahren Links abbiegen Hiermit biegt das Gerät nach links ab Rechts abbiegen Hiermit biegt das Gerät nach rechts ab ✻ ✻ Eine Funktion zum Rückwärtsfahren gibt es nicht. 6 Lichtgeführtes Saugen Nur bei Fernbedienungen der Typen C und D verfügbar.
Bezeichnungen der Teile Oberseite 1. Display 2. Signalempfänger für die Fernbedienung 3. Hindernissensor 4. Staubbehälter 5. Kamera 6. Taste für den Staubbehälter 7. Stoßstangensensor 8. Auto-Shutter Unterseite 1. Ladestifte 2. Bürste 3. Bürstenabdeckung 4. Höhensensor 5. Rolle 6. Akkuabdeckung 7. Taste für die Bürstenabdeckung 8.
Seite 21
<Serien SR1✴M702✴✴✴, SR1✴M703✴✴✴> 1. Stumm 2. Informationsanzeige 3. *Ein/Aus-Anzeige der Smart Control 4. *Wi-Fi 5. Akkuanzeige 6. Einmal-/Tagesprogramm 7. Ziffernanzeige 8. Punktsaugen 9. Handsaugen 10. Modus „Wiederholte Reinigung“ 11. Normaler Modus 12. Turbomodus 13. Taste „Punktsaugen“ 14. Taste „Start/Stop“ 15. Taste „Laden“ <Serie SR2✴M70✴✴✴✴>...
Uhrzeiteinstellung/Programmierung [Typ A, Typ B] Nur Modus „Automatische Reinigung“ kann programmiert werden. Einstellen der Uhrzeit Sie müssen die aktuelle Uhrzeit einstellen, ehe Sie das Einmal-/Tagesprogramm verwenden können. Start-Einstellung Stellen Sie die Stellen Sie die Minuten Stunde ein Einstellung beenden Wählen Sie zwischen „AM“ und „PM“ Wechseln Sie zur vorherigen/ nächsten Einstellung.
Seite 23
[Typ C, Typ D] Nur Modus „Automatische Reinigung“ kann programmiert werden. Einstellen der Uhrzeit Sie müssen die aktuelle Uhrzeit einstellen, ehe Sie das Einmal-/Tagesprogramm verwenden können. Start-Einstellung Stellen Sie die Stellen Sie die Minuten Stunde ein Einstellung beenden Wählen Sie zwischen „AM“ und „PM“ Wechseln Sie zur vorherigen/ nächsten Einstellung.
Seite 24
Uhrzeiteinstellung/Programmierung [Serien SR1✴M701✴✴✴] Modelle, die nicht mit einer Fernbedienung ausgestattet sind, können wie unten angegeben programmiert werden. Einstellen eines Programms Sie können das Programm nur einstellen/abbrechen, solange der POWERbot an der Dockingstation angedockt ist. Wenn die LED-Anzeige für das 3 Sekunden lang drücken Programm leuchtet, ist das Tagesprogramm eingestellt.
Reinigung und Pflege Sie müssen den Notschalter auf die Aus-Position stellen, ehe Sie den POWERbot reinigen. Reinigen des Staubbehälters Drücken Sie die Taste, Nehmen Sie den Deckel Entfernen Sie den Staub um den Staubbehälter des Staubbehälters ab. aus dem Staubbehälter herauszunehmen und dem Zyklonfilter.
Reinigung und Pflege Reinigen der Bürste und des Auto-Shutters Das Aussehen der Bürste kann sich je nach Modell unterscheiden. Entfernen Sie die Entfernen Sie die Reinigen Sie die Reinigen Sie den Bürstenabdeckung Bürste. Bürste. Auto-shutter Setzen Sie die Bürste wieder ein. Setzen Sie die Bürstenabdeckung wieder ein.
Samsung Connect-App Die Samsung Connect-App ist nur mit Modellen kompatibel, die über eine Wi-Fi-Funktion verfügen. Einrichten des Drahtlosrouters f Bei Zugangsproblemen schlagen Sie bitte im Benutzerhandbuch des jeweiligen Drahtlosrouters nach. f Der Samsung POWERbot unterstützt ausschließlich das Wi-Fi-Frequenzband mit 2,4 Ghz.
Mobilgeräte werden möglicherweise nicht unterstützt. – iOS 10.0 oder höher / iPhone 6 oder besser werden unterstützt. f Besuchen Sie den Play Store oder den App Store, um zu sehen, ob Ihr Mobilgerät mit Samsung Connect kompatibel ist.
Wählen Sie dazu zunächst den Gerätetyp und anschließend das genaue Modell des Geräts aus. 4. [Android] Die Verbindung mit Ihrem Gerät wird automatisch aufgebaut. – [IOS] Öffnen Sie die Einstellungen und wählen Sie in der Wi-Fi-Liste [Robot vacuum] Samsung. 5. Geben Sie auf Aufforderung die Authentifizierung ein.
Software des POWERbot installiert wird. Warten Sie, bis das Update abgeschlossen ist, ehe Sie den POWERbot wieder verwenden. Verwenden der Samsung Connect-App f Wenn Sie auf die Gerätekarte in der Samsung Connect-App tippen, wird das Plugin für Ihr Gerät gestartet. 1. Ein/Aus 2.
Hinweise und Vorsichtsmaßnahmen f Der POWERbot kann Stellen, die für ihn Laden unerreichbar sind (z. B. Ecken oder den Raum zwischen Wand und Sofa usw.), nicht reinigen. Hinweis – Verwenden Sie ein anderes Reinigungsgerät, um diese Stellen regelmäßig zu reinigen. f Wenn der Akku während des Ladevorgangs überhitzt, dauert das Laden möglicherweise f Der POWERbot kann keine Schmutzklumpen...
Wenden usw. aufsaugt. Sie sich an das nächstgelegene Samsung- Kundendienstzentrum. f Wenden Sie sich an ein autorisiertes Samsung- Kundendienstzentrum, wenn Sie Probleme f Die Ladezeit und die Betriebszeit des haben, Fremdstoffe aus der Bürste zu Akkus können sich im Laufe der Nutzung entfernen.
Informationscodes <Serie SR1✴M701✴✴✴> Die drei unten Stellen Sie den angegebenen Notschalter auf die Aus- Informationscode Anzeigen blinken Position, kontrollieren wird gelöscht, wenn bei gleichzeitigem Sie die folgenden Sie den Notschalter Fehleralarm. Punkte und ergreifen wieder in die Ein- Sie dann entsprechende Position stellen.
Seite 34
Informationscodes <Serien SR1✴M702✴✴✴, SR1✴M703✴✴✴, SR2✴M70✴✴✴✴> Der unten Stellen Sie den angegebene Notschalter auf die Aus- Informationscode Informationscode Position, kontrollieren wird gelöscht, wenn wird zusammen mit Sie die folgenden Sie den Notschalter einem Fehleralarm Punkte und ergreifen wieder in die Ein- angezeigt.
Fehlerbehebung Symptom Checkliste f Kontrollieren Sie, ob der Notschalter in der Ein-Position steht. f Überprüfen Sie, ob im Display alle Symbole angezeigt werden. f Überprüfen Sie, ob der Akku des POWERbot leer ist. Der POWERbot – Wenn „Lo“ angezeigt wird, setzen Sie den POWERbot auf die Dockingstation, funktioniert überhaupt damit die Batterie aufgeladen wird.
Seite 36
Wand oder Ecke zu bewegt hat. das Gerät einer Wand oder Ecke nähert. ✻ ✻ Samsung Electronics erklärt hiermit, dass diese Vorrichtung vom Gerätetyp Funkgerät der Richtlinie 2014/53/ EU entspricht. Der gesamte Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: Die offizielle Konformitätserklärung ist unter http://www.samsung.com zu finden.
Seite 37
Symptom Checkliste f Samsung Connect-App arbeitet unter Android ab Version 6.0 und iOS ab Version 10. f Die unterstützten OS-Versionen für die Samsung Connect-App können sich Samsung Connect-App kann später ändern. nicht installiert werden. f Für generische Smart-Geräte werden standardmäßige Installation und Nutzung nicht garantiert.
Seite 38
Entfernung vom Drahtlos-Router befindet. Die Verbindung zwischen der f Setzen Sie den POWERbot und das Smartphone zurück und überprüfen Sie Samsung Connect-App und die Verbindung erneut. dem POWERbot wird plötzlich f Wiederholen Sie die Produktregistrierung, wenn es wiederholt zum bei normalem Betrieb der App Verbindungsausfall kommt.
Warnhinweise zum Akku Sie dürfen den in dieses Produkt eingebaute Akku keinesfalls selbst entfernen oder einen entsprechenden Versuch unternehmen. Wenden Sie sich für einen Austausch des Akkus unbedingt an Ihren Dienstleister oder eine unabhängige qualifizierte Fachkraft. Diese Anweisungen sind ausschließlich für den Gebrauch durch Ihren Dienstleister oder eine unabhängige qualifizierte Fachkraft bestimmt.
Es ist auch möglich, den entsprechenden Quellcode vollständig auf einem Medium wie einer CD-ROM zu erhalten. Hierfür wird eine minimale Gebühr erhoben. Die URL http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 führt zur Downloadseite des zur Verfügung gestellten Quellcodes. Dort werden auch die entsprechenden Informationen zur Open-Source-Lizenz für dieses Produkt bereitgestellt.
Technische Daten <Serie SR1✴M70✴✴✴✴> Detailinformationen Klassifikation Kategorie SR1✴M701✴✴✴ SR1✴M702✴✴✴ / SR1✴M703✴✴✴ Größe (T x H x L) 340 mm x 97 mm x 348 mm Gewicht 4 kg Mechanische Daten (POWERbot) Sensor Deckenformerkennung (Visionary Mapping Plus™) Tastentyp des POWERbot Berührung Netzspannung 100-240 V~, 50/60 Hz Leistungsaufnahme...
Seite 42
Falls sie Fragen oder Anregungen zu samsung-Produkten haben, wenden sie sich bitte an den samsung-kundendienst. 06196 77 555 66 *HHP 06196 77 555 77 *OTH (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf) www.samsung.com/de/support 1_VR7000_DE_DJ68-00763L-08_EG.indd 42...
Seite 43
POWERbot Gebruiksaanwijzing SR1 ✴ M70 ✴✴✴✴ -, SR2 ✴ M70 ✴✴✴✴ -serie • Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt. • Alleen voor gebruik binnenshuis. 2_VR7000_NL_DJ68-00763L-08_EG.indd 1 2017-12-01 오후 5:10:11...
Seite 44
De stofopvangbak reinigen / De sensoren en camera reinigen / De borstel en het automatische schuifdeksel reinigen / Het rijwiel reinigen Samsung Connect-app Opmerkingen en waarschuwingen Opladen / Gebruiken / Reiniging en onderhoud / Over de batterij / Over de IrDA-sensor...
OVERIGE SYMBOLEN IN DEZE HANDLEIDING Geeft aan dat in de tekst die volgt belangrijke aanvullende informatie staat. OPMERKING • Zie voor informatie over de milieuverbintenissen en productspecifieke reglementaire verplichtingen van Samsung, bijvoorbeeld REACH: samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html NEDERLANDS-03 2_VR7000_NL_DJ68-00763L-08_EG.indd 3 2017-12-01 오후 5:10:12...
Seite 46
Veiligheidsinformatie BELANGRIJKE VEILIGHEIDSAANWIJZINGEN Bij het gebruik van elektrische apparaten moeten onder meer de volgende algemene veiligheidsvoorschriften in acht worden genomen: LEES ALLE INSTRUCTIES DOOR ALVORENS U DE POWERbot GEBRUIKT. Trek de stekker uit het stopcontact wanneer u het apparaat niet gebruikt of als u onderhoudswerkzaamheden wilt uitvoeren.
Seite 47
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit. • Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer. • Beschadig of verbrand de batterijen niet, aangezien deze bij hoge temperaturen kunnen exploderen.
– Er bestaat een risico op brand of een elektrische enzovoort. schok. f De POWERbot is bedoeld voor huishoudelijk f Raadpleeg een servicecentrum van Samsung gebruik. Gebruik het apparaat daarom niet Electronics wanneer u de batterijen voor zolders, kelders, magazijnen, industriële verwisselt.
Seite 49
f Wanneer u het dockingstation installeert, f Het is mogelijk dat de POWERbot tegen stoel- moet u het snoer niet op de grond laten en tafelpoten botst. Om sneller en efficiënter rondslingeren, aangezien de POWERbot te reinigen, kunt u deze het beste aan de kant verstrikt kan raken in het snoer.
Installatie Het dockingstation moet altijd zijn aangesloten en ingeschakeld. Installeer het dockingstation op een locatie zonder obstakels en zonder valgevaar. D C - I Sluit de Sluit het netsnoer Steek de stekker stekker van de aan op de in het stopcontact batterijlader batterijlader aan op het...
Accessoires Afstandsbediening (optie) Batterijen (type AAA) Gebruiksaanwijzing Reservefilter (optie) (optie) Dockingstation Netsnoer Batterijlader Virtual Guard (optie) ✻ ✻ Accessoires hangen af van het model. Installatievoorschriften Opmerking f Installeer het dockingstation op een locatie met een vlakke vloer en wand. f U kunt het dockingstation bij houten vloeren het beste in het verlengde van de nerven installeren. f Als de noodstopschakelaar is uitgeschakeld, wordt de POWERbot niet opgeladen, zelfs niet wanneer deze zich op het dockingstation bevindt.
Opladen Nadat u de POWERbot voor het eerst volledig hebt Slim opladen opgeladen (na de aanschaf), kunt u het apparaat 60 Als de batterij van de POWERbot leeg raakt in de minuten gebruiken in de normale modus ( ). (Op automatische reinigingsmodus, keert het apparaat pagina 39 vindt u de oplaadtijd.) automatisch terug naar de dockingstation om te...
Automatisch opladen 1. SR1✴M701✴✴✴-serie Als het batterijlampje met tussenpozen van 0,4 seconde knippert, keert de POWERbot automatisch terug naar het dockingstation. 2. SR1✴M70✴✴✴✴- / SR2✴M70✴✴✴✴-serie Wanneer het batterijlampje knippert tijdens het reinigen, keert de POWERbot terug naar het dockingstation om zichzelf automatisch weer op te laden.
De POWERbot gebruiken Schakel de noodstopschakelaar in aan de onderzijde van de unit voordat u de POWERbot gebruikt. Het apparaat in- en uitschakelen Houd de toets langer dan 3 seconden ingedrukt. • Wanneer de POWERbot 30 minuten niet wordt gebruikt, SR1✴M70✴✴U✴- / SR2✴M70✴✴U✴-serie: schakelt over op energiespaarstand. WAARSCHUWING SR1✴M70✴✴W✴- / SR2✴M70✴✴W✴-serie: keert automatisch terug naar het dockingstation om te worden opgeladen.
Reinigingsmodi selecteren Weergegeven pictogram SR1✴M702✴✴✴ Reinigingsmodus Selectieprocedure SR1✴M703✴✴✴ SR1✴M701✴✴✴ SR2✴M70✴✴✴✴ Automatisch reinigen Lokaal reinigen ✻ ✻ Druk eerst op de toets [type A,B Reinigen [type C,D ] op de afstandsbediening herhalen en druk daarna op [Start/Stop ✻ ✻ Handmatig reinigen kan worden Handmatig geselecteerd met de richtingstoetsen op reinigen...
Seite 56
De POWERbot gebruiken Reinigingsmethode voor elke modus Circa 1,5 m Automatisch reinigen Lokaal reinigen Handmatig reinigen Reinigen herhalen Reinigt de ingestelde Een specifiek lokaal gebied U kunt de POWERbot met De robotstofzuiger blijft gebieden automatisch één wordt intensief gereinigd. de afstandsbediening het reinigen herhalen keer.
De Virtual Guard installeren De infraroodstralen van de Virtual Guard voorkomen dat de POWERbot bepaalde gebieden betreedt. ✻ ✻ (Alleen meegeleverd bij SR2✴M707✴✴✴-serie Bij de SR2✴M704✴✴✴- / SR2✴M705✴✴✴- / SR2✴M706✴✴✴- serie is een extra aanschaf vereist.) De afstand voor de virtuele muur bedraagt minimaal 2,5 m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de POWERbot.
De Virtual Guard installeren Onderdeelnamen van de Virtual Guard Aan-uittoets POWERbot-detectiesensor Aan-uitlampje Aan: het rode lampje knippert Afstandssensor (infraroodsensor) Uit: het lampje brandt niet Batterijklep Batterijen plaatsen De batterijen voor de Virtual Guard moeten afzonderlijk worden aangeschaft. Open de batterijklep van Plaats de Steek het uiteinde van de de Virtual Guard door...
De afstandsbediening gebruiken [Type A] / [Type B] / [Type C] / [Type D] 1 Aan-uit / Opladen / Start/Stop Aan-uit De POWERbot aan/uit zetten De POWERbot automatisch laten opladen aan Opladen het dockingstation Druk op deze toets om het reinigingsproces te Start/Stop starten en te stoppen.
5 Handmatig reinigen en richtingstoetsen Druk op deze toets om het apparaat in Naar voren voorwaartse richting te verplaatsen. Druk op deze toets om het apparaat naar links Naar links te verplaatsen. Druk op deze toets om het apparaat naar Naar rechts rechts te verplaatsen.
Tijd/programma instellen [Type A, type B] Alleen Automatisch reinigen kan worden voorgeprogrammeerd. De tijd instellen U moet de huidige tijd instellen voordat u het programma Eenmalig/Dagelijks kunt gebruiken. Instellen starten "Uur" selecteren "Minuten" selecteren Instellen voltooid "AM/PM" selecteren Naar de vorige of volgende instelling Het programma instellen U kunt alleen een programma instellen/annuleren op het moment dat de POWERbot zich aan het dockingstation...
Seite 65
[Type C, type D] Alleen Automatisch reinigen kan worden voorgeprogrammeerd. De tijd instellen U moet de huidige tijd instellen voordat u het programma Eenmalig/Dagelijks kunt gebruiken. Instellen starten "Uur" selecteren "Minuten" selecteren Instellen voltooid "AM/PM" selecteren Naar de vorige of volgende instelling Het programma instellen U kunt alleen een programma instellen/annuleren op het moment dat de POWERbot zich aan het dockingstation...
Seite 66
Tijd/programma instellen [SR1✴M701✴✴✴-serie] Voor de modellen zonder afstandsbediening is onderstaande programmeermethode beschikbaar. Het programma instellen U kunt alleen een programma instellen/annuleren op het moment dat de POWERbot zich aan het dockingstation bevindt. Wanneer het Schema-lampje 3 seconden ingedrukt houden ingeschakeld is, wordt het schema Dagelijks ingesteld.
Reiniging en onderhoud Voordat u de POWERbot schoonmaakt, moet u de noodstopschakelaar uitschakelen. De stofopvangbak reinigen Druk op de knop voor Verwijder het deksel van Verwijder het stof uit het losmaken van de de stofopvangbak de stofopvangbak en de stofopvangbak cycloonunit "Klik"...
Seite 68
Reiniging en onderhoud De borstel en het automatische schuifdeksel reinigen Het ontwerp van de borstel hangt af van het model. Verwijder het Verwijder de Reinig de borstel Reinig het afdekplaatje van borstel automatische de borstel schuifdeksel Plaats de borstel terug Plaats het afdekplaatje van de borstel terug Het rijwiel reinigen...
De Samsung POWERbot ondersteunt IEEE 802.11b/g/n en Soft-AP. – IEEE 802.11n wordt aanbevolen. f De Samsung POWERbot ondersteunt uitsluitend DHCP (Dynamic Host Configuration Protocol). Zorg ervoor dat de DHCP-serveroptie is geactiveerd op uw draadloze router. f POWERbot ondersteunt WEP-OPEN, WPA-PSK/TKIP en WPA2-PSK/AES voor de verificatie- en versleutelingsprotocollen.
Seite 70
– iOS 10.0 of hoger/iPhone 6 of hoger wordt ondersteund. f Bezoek de Play Store of de App Store om te zien of uw mobiele apparaat compatibel is met Samsung Connect.
Seite 71
4. [Android] De verbinding met uw apparaat wordt automatisch verwerkt. – [iOS] Open de instellingen en selecteer [Robot vacuum] Samsung in de Wi-Fi-lijst. 5. Geef de verificatie op wanneer u hierom wordt gevraagd.
Wacht tot de update is voltooid voordat u de POWERbot gebruikt. De Samsung Connect-app gebruiken f Als u op de apparaatkaart in de Samsung Connect-app tikt, wordt de invoegtoepassing voor uw apparaat gestart. 1. Aan/uit 2.
Opmerkingen en waarschuwingen f De POWERbot kan moeilijk te bereiken Opladen plaatsen, zoals hoeken en de ruimte tussen de muur en de bank niet volledig reinigen. Opmerking – Gebruik een andere reinigingsmethode om deze locaties regelmatig te reinigen. f Als u de batterij tijdens het opladen oververhit raakt, kan het opladen langer f De POWERbot kan geen grote stukken vuil duren.
) op de batterij en de modelnaam. elkaar storen en ervoor zorgen dat de f Deze batterij is exclusief voor de Samsung apparaten niet naar behoren functioneren. Electronics POWERbot. Niet voor andere f Als er meerdere POWERbots tegelijk worden producten gebruiken.
Informatiecodes <SR1✴M701✴✴✴-serie> Onderstaande drie Schakel de De informatiecode indicatielampjes noodstopschakelaar verdwijnt knipperen met een uit, lees onderstaande wanneer u de informatiecodealarm. instructies en voer de noodstopschakelaar desbetreffende actie inschakelt Informatiecodes animatie Informatiecodes Informatiecodes Controleren De POWERbot is tijdens het verplaatsen vast komen te zitten. f Schakel de noodstopschakelaar uit en verplaats de POWERbot naar een andere plek om te reinigen.
Seite 76
Informatiecodes <SR1✴M702✴✴✴-, SR1✴M703✴✴✴-, SR2✴M70✴✴✴✴-serie> Onderstaande Schakel de De informatiecode informatiecode wordt noodstopschakelaar verdwijnt weergegeven met uit, lees onderstaande wanneer u de een foutalarm. instructies en voer de noodstopschakelaar desbetreffende actie inschakelt Informatiecodes Controleren De POWERbot is tijdens het verplaatsen vast komen te zitten. f Schakel de noodstopschakelaar uit en verplaats de POWERbot naar een andere plek om te reinigen.
Problemen oplossen Symptoom Controleren f Controleer of de noodstopschakelaar is ingeschakeld. f Controleer of alle pictogrammen worden weergegeven op het display. f Controleer of de batterij van de POWERbot leeg is. De POWERbot werkt – Wanneer "Lo" wordt weergegeven, plaatst u de POWERbot aan het helemaal niet.
Seite 78
✻ ✻ Samsung Electronics verklaart hierbij dat het type radiotoestel voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EG-Conformiteitsverklaring vindt u op deze website: De officiële Conformiteitsverklaring vindt u op http://www.samsung.com, ga naar Ondersteuning >...
Seite 79
Symptoom Controleren f De Samsung Connect-app kan worden gebruikt in Android 6.0 of hoger en iOS 10 of hoger. f De door de Samsung Connect-app ondersteunde versie van een Samsung Connect-app kan niet besturingssysteem kan later worden gewijzigd. worden geïnstalleerd.
Seite 80
Wanneer de SSID of het wachtwoord van een draadloze router wordt gewijzigd, voert u de productregistratie opnieuw uit. De bediening via de Samsung f De functie voor de afstandsbediening heeft de status Uitgeschakeld. Connect-app werkt niet...
Waarschuwingen over de batterij Verwijder de batterij in dit product niet zelf, en doe er ook geen pogingen toe. Als de batterij moet worden vervangen, neemt u contact op met uw serviceprovider of een onafhankelijke, erkende deskundige. Deze instructies zijn opgesteld om uitsluitend te worden gebruikt door uw serviceprovider en onafhankelijke, erkende deskundigen.
Het is ook mogelijk de volledige bijbehorende code op een fysiek medium, zoals een cd-rom, te verkrijgen. Hiervoor betaalt u een minimaal bedrag. De URL http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 verwijst naar de downloadpagina van de beschikbaar gestelde broncode en informatie over de opensourcelicentie voor dit product. Dit aanbod geldt voor iedereen die deze informatie heeft ontvangen.
Specificaties <SR1✴M70✴✴✴✴-serie> Gedetailleerde informatie Classificatie Item SR1✴M701✴✴✴ SR1✴M702✴✴✴ / SR1✴M703✴✴✴ Afmetingen (D x H x B) 340 mm x 97 mm x 348 mm Mechanische Gewicht 4 kg specificaties Sensor Plafondvormherkenning (Visionary Mapping plus TM) (POWERbot) Type toetsen op de POWERbot Tiptoets Voltage 100-240 V, 50 Hz/60 Hz...
Seite 84
2_VR7000_NL_DJ68-00763L-08_EG.indd 42 2017-12-01 오후 5:10:48...
Seite 85
POWERbot Manuel d'utilisation Série SR1 ✴ M70 ✴✴✴✴ , SR2 ✴ M70 ✴✴✴✴ • Avant d'utiliser cet appareil, veuillez lire attentivement les instructions. • Utilisation en intérieur uniquement. 3_VR7000_FR_DJ68-00763L-08_EG.indd 1 2017-12-01 오후 5:10:17...
Seite 86
Nettoyage du réservoir de poussière / Nettoyage des capteurs et de la caméra / Nettoyage de la brosse et du volet obturateur automatique / Nettoyage de la roue d'entrainement Application Samsung Connect Remarques et mises en garde Mise en charge / Utilisation / Nettoyage et entretien / À propos de la batterie / À propos du...
AUTRES SYMBOLES UTILISÉS Indique que le texte associé contient des informations importantes supplémentaires. REMARQUE • Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales spécifiques à l'appareil (par ex. REACH), consultez le site Web : samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.htm FRANÇAIS-03...
Seite 88
Consignes de sécurité CONSIGNES IMPORTANTES DE SÉCURITÉ Lors de l'utilisation d'un appareil électrique, des précautions de base doivent être prises, notamment : LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE POWERbot. Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération d'entretien.
Seite 89
• N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate. • Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon. • Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à...
– Endroits à proximité d'une bougie, d'une lampe f Veuillez vous adresser à un centre de service de bureau, d'une cheminée ou de matières Samsung Electronics pour le remplacement combustibles (essence, alcool, diluants, etc.). des piles. f Le POWERbot est destiné à une utilisation –...
Seite 91
f Lors de l'installation de la base, ne laissez f Le POWERbot peut heurter des pieds de pas traîner le cordon au sol. Les roues du chaises ou de bureau ; par conséquent, POWERbot pourraient s'y emmêler. pensez à les relever pour garantir un nettoyage plus rapide et efficace.
Installation La base doit toujours être branchée et allumée. Installez la base dans une zone dégagée et sans risque de chute. D C - I Raccordez le Raccordez Raccordez la fiche connecteur le cordon d'alimentation à la femelle du d'alimentation prise électrique.
Seite 93
Accessoires Télécommande Piles (type AAA) Manuel d'utilisation Filtre de rechange (en option) (en option) (en option) Base Cordon d'alimentation Chargeur de batterie Dispositif de protection virtuelle (en option) ✻ ✻ Les accessoires peuvent varier en fonction des modèles. Remarque pour l'installation Remarque f Installez la base dans un endroit où le sol et le mur sont à niveau. f Il vaut mieux installer la base dans le sens des lames du parquet.
Mise en charge Une fois la première mise en charge complète du Mise en charge intelligente POWERbot terminée (après l'achat), l'appareil peut Si le POWERbot se décharge totalement en être utilisé pendant 60 minutes en mode Normal ( mode Nettoyage automatique, il reviendra ).
Seite 95
Charge automatique 1. Série SR1✴M701✴✴✴ Si le voyant de la batterie clignote à des intervalles de 0,4 secondes, le POWERbot reviendra automatiquement à la base pour se charger. 2. Séries SR1✴M70✴✴✴✴ / SR2✴M70✴✴✴✴ Lorsque le voyant de la batterie se met à clignoter en cours de nettoyage, le POWERbot retourne sur sa base pour se charger automatiquement.
Utilisation du POWERbot Vous devez activer le bouton d'arrêt d'urgence sur le dessous de l'appareil avant d'utiliser le POWERbot. Mise sous/hors tension Appuyez sur le bouton pendant plus de 3 secondes. • Lorsque le POWERbot n'est pas utilisé pendant 30 minutes, Séries SR1✴M70✴✴U✴ / SR2✴M70✴✴U✴ : passe en mode économie d'énergie. AVERTISSEMENT Séries SR1✴M70✴✴W✴...
Seite 97
Sélection des modes de nettoyage Icône affichée Mode de SR1✴M702✴✴✴ Sélection nettoyage SR1✴M703✴✴✴ SR1✴M701✴✴✴ SR2✴M70✴✴✴✴ Nettoyage automatique Nettoyage localisé ✻ ✻ Appuyez d'abord sur [type A, B Nettoyage [type C, D ] de la télécommande répété puis appuyez sur [Départ/Arrêt ✻ ✻ Le mode de nettoyage manuel peut Nettoyage être sélectionné...
Utilisation du POWERbot Méthode de nettoyage pour chaque mode Environ 1,5 m Nettoyage Nettoyage localisé Nettoyage manuel Nettoyage répété automatique Effectue le nettoyage Vous pouvez déplacer Le nettoyage se poursuit à intensif d'une zone le POWERbot à l'aide de plusieurs reprises jusqu'à Nettoie automatiquement spécifique.
Installation du dispositif de protection virtuelle Le rayon infrarouge émis par le dispositif de protection virtuelle empêchera le POWERbot de s'approcher d'une certaine zone. ✻ ✻ (Fourni pour la série SR2✴M707✴✴✴ uniquement. Pour les séries SR2✴M704✴✴✴ / SR2✴M705✴✴✴ / SR2✴M706✴✴✴, achat nécessaire.) La longueur du mur virtuel est d'au moins 2,5 m et peut varier en fonction de l'environnement et de l'état de déplacement du POWERbot.
Installation du dispositif de protection virtuelle Nomenclature des composants du dispositif de protection virtuelle Bouton Marche/Arrêt Capteur de détection POWERbot Témoin d’alimentation Mise sous tension : le voyant rouge clignote. Capteur de détection de distance (capteur à rayon infrarouge) Mise hors tension : le voyant est éteint.
Utilisation de la télécommande [Type A] [Type B] 1, 2 1, 2 Reportez- Reportez- vous à la vous à la page 22 page 22 [Type C] [Type D] 1, 2 1, 2 Reportez- Reportez- vous à la vous à la page 23 page 23 FRANÇAIS-17 3_VR7000_FR_DJ68-00763L-08_EG.indd 17 2017-12-01 오후 5:10:32...
Utilisation de la télécommande [Type A] / [Type B] / [Type C] / [Type D] 1 Mise sous/hors tension, Recharge et Départ/Arrêt Mise sous/hors Permet de mettre le POWERbot sous/hors tension tension Permet de demander au POWERbot de se Recharge recharger automatiquement sur la base Permet de démarrer ou d'arrêter le processus Départ/Arrêt de nettoyage...
5 Mode de nettoyage manuel et contrôle de la direction Aller tout droit Permet un déplacement vers l'avant Tourner à Permet de tourner à gauche gauche Tourner à droite Permet de tourner à droite ✻ ✻ La marche arrière n'est pas disponible. 6 Nettoyage localisé...
Nom de chaque pièce Partie supérieure 1. Écran 2. Récepteur des signaux de la télécommande 3. Capteur d’obstacles 4. Réservoir de poussière 5. Caméra 6. Bouton du réservoir de poussière 7. Capteur antichoc 8. Volet obturateur automatique Partie inférieure 1. Broches de chargement 2.
Seite 105
<Séries SR1✴M702✴✴✴ / SR1✴M703✴✴✴> 1. Sourdine 2. Voyant d'information 3. *Voyant d'activation/désactivation de la commande intelligente 4. *Wi-Fi 5. Voyant de batterie 6. Programme Quotidien/Pour une seule fois 7. Affichage numérique 8. Mode Nettoyage localisé 9. Mode Nettoyage manuel 10. Mode Nettoyage répété 11.
Réglage de l'heure/du programme [Type A, Type B] Seul le mode Nettoyage automatique peut être programmé. Réglage de l’heure Vous devez régler l'heure actuelle avant d'utiliser le programme Quotidien/Pour une seule fois. Commencer le Sélectionnez Sélectionnez « Minute » réglage « Heure » Réglage terminé Sélectionnez « Matin/Après-midi » Aller au prochain/précédent réglage Réglage du programme...
Seite 107
[Type C, Type D] Seul le mode Nettoyage automatique peut être programmé. Réglage de l’heure Vous devez régler l'heure actuelle avant d'utiliser le programme Quotidien/Pour une seule fois. Commencer le Sélectionnez Sélectionnez « Minute » réglage « Heure » Réglage terminé Sélectionnez « Matin/Après-midi » Aller au prochain/précédent réglage Réglage du programme Le réglage/l'annulation du programme ne peut être effectué(e) que lorsque le POWERbot est sur la base.
Seite 108
Réglage de l'heure/du programme [Série SR1✴M701✴✴✴] Pour les modèles sans télécommande, le réglage du programme est disponible comme suit. Réglage du programme Le réglage/l'annulation du programme ne peut être effectué(e) que lorsque le POWERbot est sur la base. Lorsque la DEL du programme est Appuyez pendant 3 s.
Nettoyage et entretien Vous devez désactiver le bouton d'arrêt d'urgence avant de nettoyer le POWERbot. Nettoyage du réservoir de poussière Appuyez sur le bouton Retirez le cache du Videz le réservoir de pour retirer le réservoir réservoir de poussière. poussière et l'unité de poussière cyclone.
Nettoyage et entretien Nettoyage de la brosse et du volet obturateur automatique La conception de la brosse peut varier en fonction des modèles. Retirez le cache Retirez la brosse Nettoyez la Nettoyez le de la brosse brosse volet obturateur automatique Réassemblez la brosse Réassemblez le cache de la brosse Nettoyage de la roue d'entraînement...
Application Samsung Connect L'application Samsung Connect n'est compatible qu'avec les modèles qui disposent d'une fonction Wi-Fi. Paramétrage du routeur sans fil f Veuillez vous reporter au manuel d'utilisation de votre routeur sans fil si vous rencontrez des problèmes d'accès. f L'aspirateur POWERbot de Samsung prend uniquement en charge une connexion Wi-Fi de 2,4 GHz.
Seite 112
Pour créer un compte Samsung, vous pouvez suivre les instructions fournies par l'application Samsung Connect. f Sinon, si vous avez un smartphone Samsung, vous pouvez ajouter votre compte Samsung dans l'application des réglages de votre smartphone. Vous serez ainsi automatiquement connecté à...
Seite 113
4. [Android] La connexion à votre appareil sera établie automatiquement. – [iOS] Ouvrez l'application des réglages et sélectionnez [Robot vacuum] Samsung dans la liste des connexions Wi-Fi disponibles. 5. Authentifiez-vous lorsque vous êtes invité(e) à le faire.
à jour est en cours. Veuillez attendre que la mise à jour soit terminée avant d'utiliser le POWERbot. Utilisation de l'application Samsung Connect f Lorsque vous appuyez sur la carte de l'appareil dans l'application Samsung Connect, le plug-in (module d'extension) pour votre appareil sera lancé. 1. Mise sous / hors tension 2.
Si vous ne parvenez pas à retirer un corps meubles et le mur, etc.). étranger de la brosse, prenez contact avec – Veuillez utiliser un autre outil de nettoyage un centre de service Samsung agréé. pour aspirer ces zones. FRANÇAIS-31 3_VR7000_FR_DJ68-00763L-08_EG.indd 31...
Le POWERbot utilise 3 types de dispositifs f Achetez des batteries dans les centres infrarouge. Chacun des dispositifs possède Samsung agréés et vérifiez la présence du un niveau de priorité différent. Un dispositif symbole ( ) collé sur les batteries, ainsi peut ne pas fonctionner si son signal est que le nom de modèle, avant d'acheter.
Codes d'information <Série SR1✴M701✴✴✴> Les trois voyants ci- Désactivez le bouton Le code dessous clignotent d'arrêt d'urgence, d'information et une alarme de effectuez les contrôles disparaît lorsque codes d'information indiqués ci-dessous vous activez le retentit. et prenez les mesures bouton d'arrêt appropriées.
Seite 118
Codes d'information <Séries SR1✴M702✴✴✴, SR1✴M703✴✴✴, SR2✴M70✴✴✴✴> Le code Désactivez le bouton Le code d'information ci- d'arrêt d'urgence, d'information dessous s'affiche effectuez les contrôles disparaît lorsque avec une alarme indiqués ci-dessous vous activez le d'erreur. et prenez les mesures bouton d'arrêt appropriées.
Dépannage Symptôme Liste de vérification fVérifiez que le bouton d'arrêt d'urgence est activé. fVérifiez que toutes les icônes sont affichées à l'écran. fVérifiez que la batterie du POWERbot est chargée. Le POWERbot ne – Si le message « Lo » s'affiche, placez le POWERbot sur sa base pour le fonctionne pas du tout.
Seite 120
✻ ✻ Par la présente, Samsung Electronics déclare que cet appareil de type équipement radio est en conformité avec la Directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à...
Seite 121
POWERbot et votre smartphone, lancez à nouveau l'application Samsung Connect, puis essayez de procéder à l'enregistrement de l'appareil. fVous devez utiliser le même compte Samsung pour la connexion à l'application et pour l'enregistrement de l'appareil. fTous les utilisateurs doivent utiliser le compte Samsung émis par le même pays.
Seite 122
Liste de vérification Une coupure de connexion fActualisez l'écran et attendez. entre l'application Samsung fLancez à nouveau l'application Samsung Connect. Connect et le POWERbot fVérifier s'il y a un problème de connexion à Internet. En particulier, un survient mais l'enregistrement pare-feu peut interrompre le fonctionnement normal.
Avertissements concernant la batterie Ne retirez pas (ou n'essayez pas de retirer) la batterie incorporée dans cet appareil par vous- même. Pour remplacer la batterie, vous devez prendre contact avec votre fournisseur de services ou un professionnel qualifié indépendant. Ces instructions ont été préparées pour une utilisation exclusive par votre fournisseur de services ou par un professionnel qualifié...
Il est également possible d'obtenir le code source complet correspondant sur un support physique tel qu'un CD-ROM ; un coût minimal sera requis. L'URL suivante http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 renvoie à la page de téléchargement du code source mis à votre disposition, ainsi qu'aux informations concernant la licence de logiciel open source relative à...
Caractéristiques techniques <Série SR1✴M70✴✴✴✴> Informations détaillées Classification Élément SR1✴M701✴✴✴ SR1✴M702✴✴✴ / SR1✴M703✴✴✴ Dimensions (P x H x L) 340 mm x 97 mm x 348 mm Poids 4 kg Caractéristiques mécaniques Système de reconnaissance du plafond (Visionary Capteur (POWERbot) mapping plus TM) Type de boutons du POWERbot Tactile Tension 100 à...
Seite 126
Mémo FRANÇAIS-42 3_VR7000_FR_DJ68-00763L-08_EG.indd 42 2017-12-01 오후 5:10:49...
Seite 127
Mémo FRANÇAIS-43 3_VR7000_FR_DJ68-00763L-08_EG.indd 43 2017-12-01 오후 5:10:49...
Seite 128
DJ68-00763L-08 3_VR7000_FR_DJ68-00763L-08_EG.indd 44 2017-12-01 오후 5:10:49...
