Rackmontage des Chassis
Hinweis
AC-Netzteile verfügen über eine interne Erdung, sodass keine zusätzliche Erdung des Chassis erforderlich
ist, wenn die unterstützten AC-Netzkabel verwendet werden. Unter
finden Sie weitere Informationen zu unterstützten Netzkabeln.
Vorbereitungen
Beachten Sie die folgenden Warnhinweise:
Warnung
Erklärung 1009 Laserstrahlung
Wenn das System geöffnet ist, wird Laserstrahlung freigesetzt.
Warnung
Erklärung 1051
Von getrennten Fasern oder Anschlüssen kann unsichtbare Laserstrahlung ausgehen. Blicken Sie nicht direkt
in Strahlen oder optische Instrumente.
Schritt 1
Verbinden Sie einen von Cisco unterstützten SFP+-Transceiver und ein Kabel mit dem SFP-Port links außen. Dies
ist eine eth0-Schnittstelle, die für das Management der Threat Grid M5 über die OpAdmin-Konsole verwendet
wird und mit einem sicheren Managementnetzwerk verbunden sein sollte.
Jeder von Cisco zertifizierte SFP+-Transceiver hat einen internen seriellen EEPROM, der mit
Sicherheitsinformationen verschlüsselt wird. Mithilfe dieser Verschlüsselung können wir feststellen und überprüfen,
ob der SFP-Transceiver die Anforderungen für das Threat Grid M5-Chassis erfüllt.
Hinweis

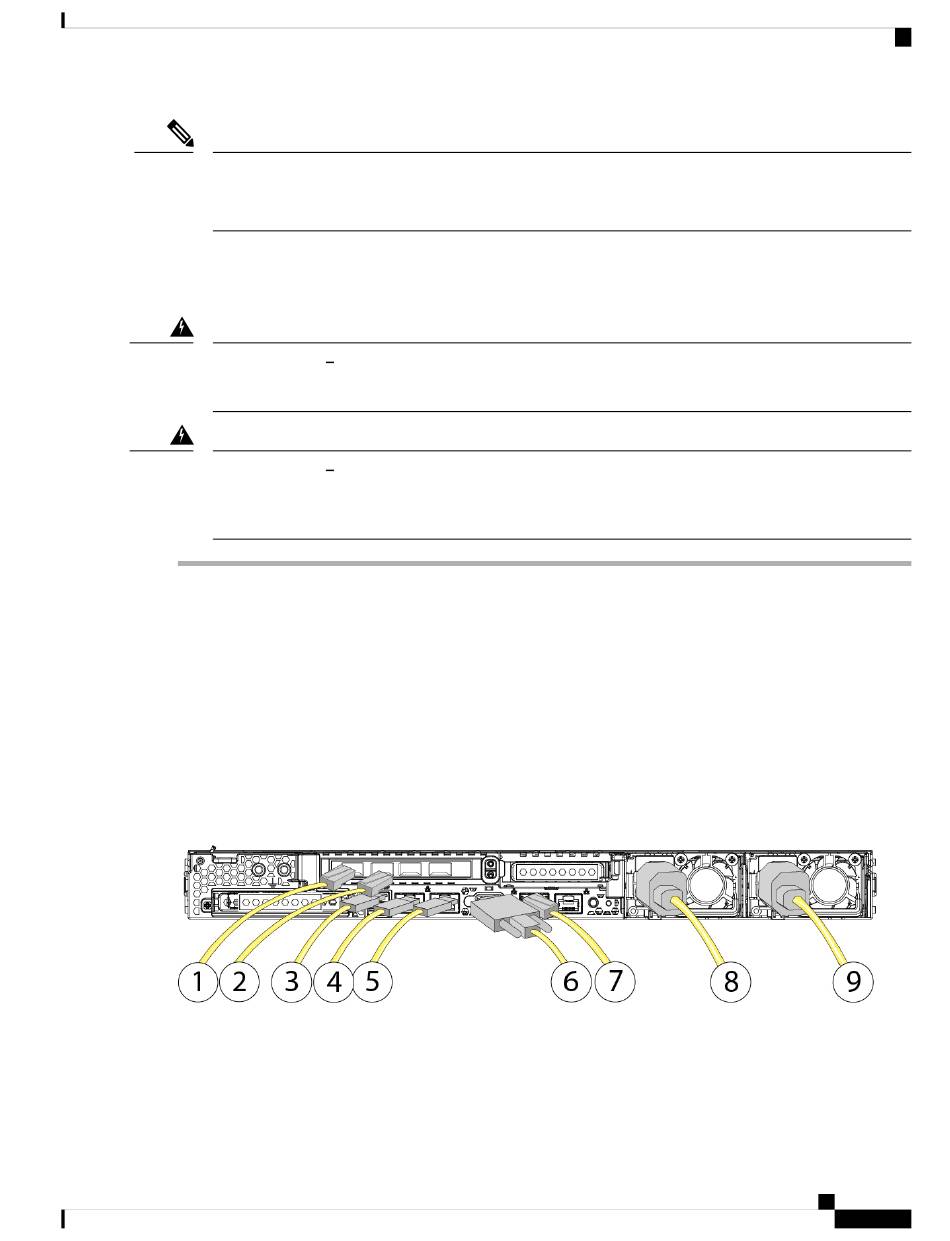

Abbildung 31: Kabelverbindungen
Laserstrahlung
Nur von Cisco zertifizierte SFP+-Transceiver sind mit den 10-Gbit-Schnittstellen kompatibel, wobei
beide Transceiver vom Typ 1-Gbit oder 10-Gbit sein müssen. Sie können nicht einen Transceiver von
jeder Art verwenden. Cisco TAC kann den Support für jegliche Interoperabilitätsprobleme verweigern,
die durch die Verwendung eines nicht getesteten SFP+-Transceivers eines Drittanbieter entstehen.
Kabel anschließen, Stromversorgung aktivieren und Netzwerkverbindung überprüfen
Hardwareinstallationsanleitung zu Cisco Thread Grid M5
Netzkabelspezifikationen, auf Seite 12
31
