Kabel anschließen, Stromversorgung aktivieren und Netzwerkverbindung überprüfen
d) Bringen Sie die zweite Gleitschiene an der gegenüberliegenden Seite des Racks an. Stellen Sie sicher, dass die
beiden Gleitschienen sich auf der gleichen Höhe befinden und von vorne nach hinten gerade sind.
e) Ziehen Sie die inneren Gleitschienen jeder Baugruppe zur Vorderseite des Racks bis zu den inneren Anschlägen
heraus und rasten sie ein.
Schritt 4 Stecken Sie das Chassis in die Laufschienen:
a) Richten Sie die Rückseite der Innenschienen, die an den Seiten des Chassis angebracht sind, an den Vorderseiten
der leeren Gleitschienen am Rack aus.
b) Schieben Sie die Innenschienen bis zu den inneren Anschlägen in die Gleitschienen am Rack.
c) Schieben Sie den Verriegelungsbügel auf beiden Innenschienen nach hinten und schieben Sie anschließend das
Chassis weiter in das Rack, bis die Schnappverschlüsse vorn an den Racksäulen einrasten.

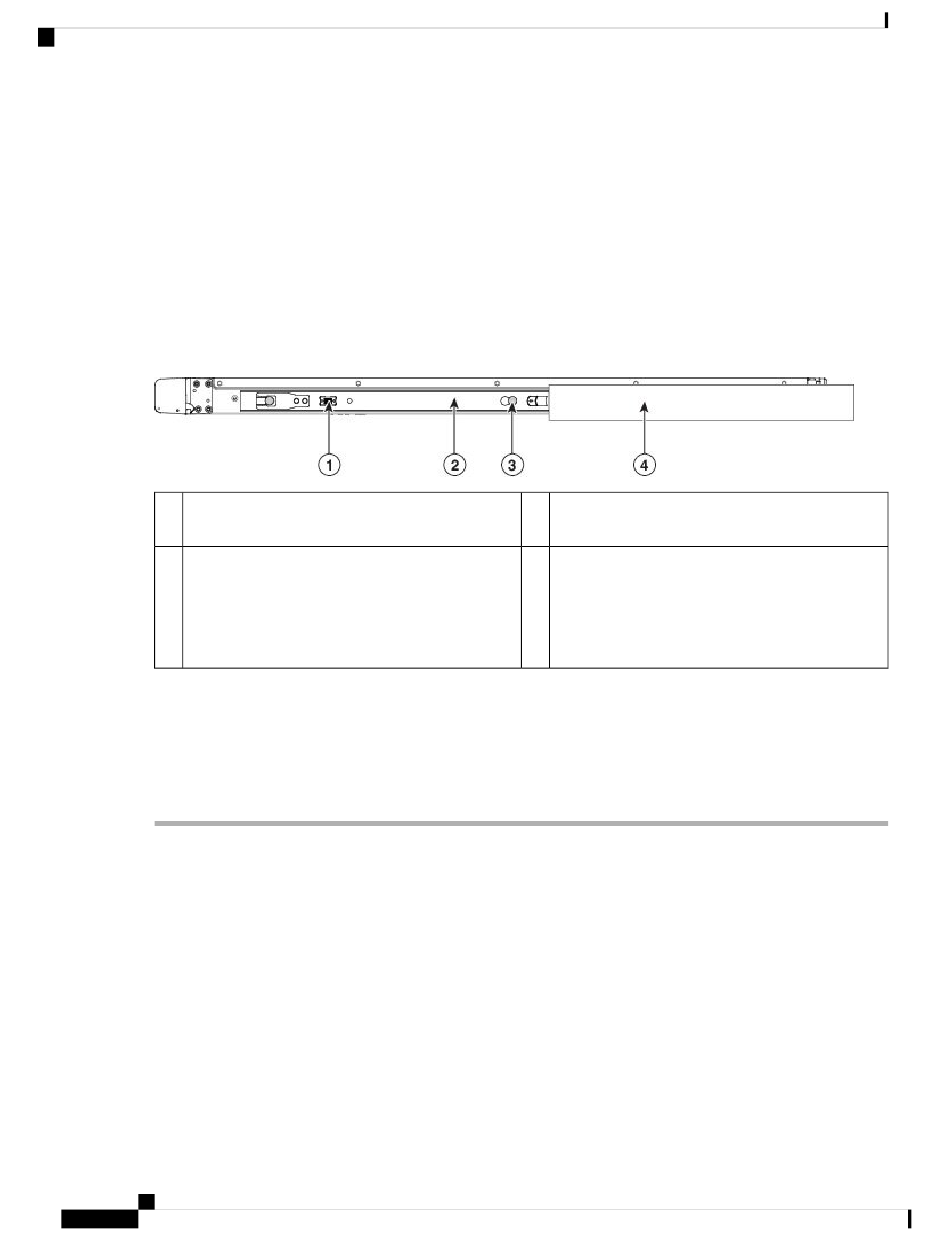

Abbildung 30: Verriegelungsbügel der Innenschiene
Verriegelungsbügel der Innenschiene
1
3 Taste zum Entriegeln der Schiene
Drücken Sie diese Taste, um die Schiene zu
entriegeln, sodass Sie das Chassis zu Deinstallations-
oder Wartungszwecken aus dem Rack herausziehen
können.
Schritt 5 (Optional) Befestigen Sie das Chassis im Rack dauerhaft mit den beiden Schrauben, die mit den Gleitschienen
mitgeliefert werden. Führen Sie diesen Schritt aus, wenn Sie das Rack mit installiertem Chassis an einen anderen
Ort verlegen möchten. Wenn das Chassis vollständig in die Gleitschienen geschoben ist, öffnen Sie den schwenkbaren
Schnappverschlusshebel an der Vorderseite des Chassis und stecken die Schraube durch das Loch unterhalb des
Hebels. Die Schraube wird in den statischen Teil der Schiene an der Racksäule eingesetzt und verhindert, dass das
Chassis herausgezogen wird. Wiederholen Sie den Vorgang für den gegenüberliegenden Schnappverschluss.
Nächste Maßnahme
Fahren Sie mit
Kabel anschließen, Stromversorgung aktivieren und
Netzwerkverbindung überprüfen
Nach der Rackmontage des Chassis befolgen Sie diese Schritte, um Kabel anzuschließen, die
Spannungsversorgung einzuschalten und die Netzwerkverbindung zu überprüfen.
Hardwareinstallationsanleitung zu Cisco Thread Grid M5
30
Kabel anschließen, Stromversorgung aktivieren und Netzwerkverbindung überprüfen
Innenschiene, die am Chassis befestigt ist und in die
2
Außenschiene eingesetzt wird
4 An Racksäule befestigte Außenschiene
Rackmontage des Chassis
fort.
