LEDs an der Vorderseite
1
3
5
7
9
LEDs an der Vorderseite
Die folgende Abbildung zeigt die LEDs an der Vorderseite und beschreibt deren Status.

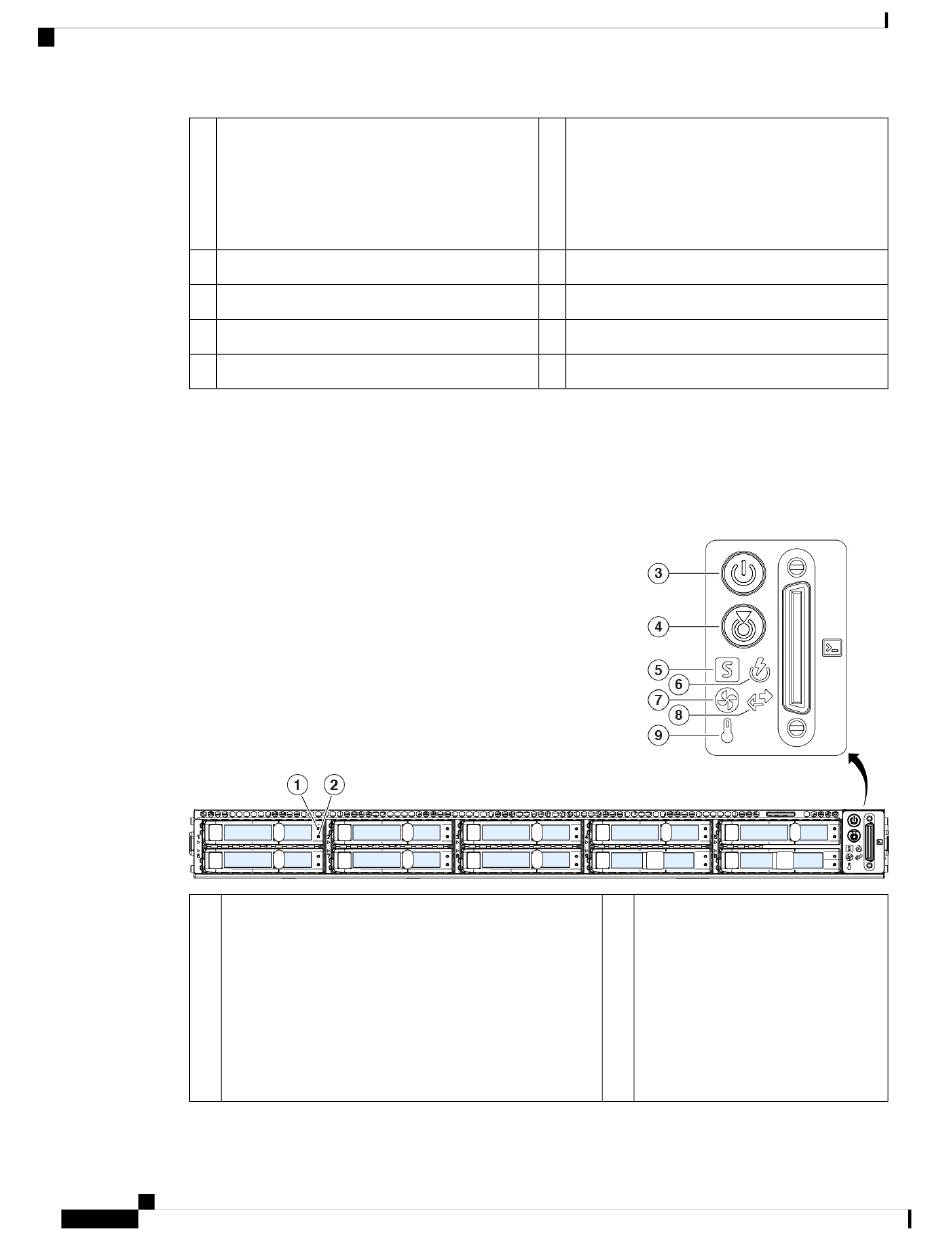

Abbildung 5: LEDs an der Vorderseite und ihre Status
1
Hardwareinstallationsanleitung zu Cisco Thread Grid M5
6
Laufwerkseinschübe
Unterstützt zwei SATA-SSDs in den Steckplätzen
1 und 2
Unterstützt sechs SAS-HDDs in den Steckplätzen
3 bis 8
Taste/LED zur Geräteidentifizierung
Netzteilstatus-LED
Netzwerkaktivitäts-LED
Herausnehmbare Anlagenkarte
LED für Laufwerksfehler:
• Aus: Das Laufwerk funktioniert ordnungsgemäß.
• Gelb: Laufwerksfehler erkannt.
• Gelb blinkend: Das Laufwerk wird wiederhergestellt.
• Gelb blinkend im 1-Sekunden-Intervall:
Laufwerkslokalisierungsfunktion wurde in der
Software aktiviert.
2
Ein-Aus-Schalter/Status-LED
4
Systemstatus-LED
6
Lüfterstatus-LED
8
Temperaturstatus-LED
Tastatur-, Video- und Maus-Port (KVM)
10
2
Laufwerkaktivitäts-LED:
• Aus: Es befindet sich kein
Laufwerk im Laufwerkseinschub
(kein Zugriff, kein Fehler).
• Grün: Das Laufwerk ist bereit.
• Grün blinkend: Das Laufwerk
liest oder schreibt Daten.
