Rückseite
9
Rückseite

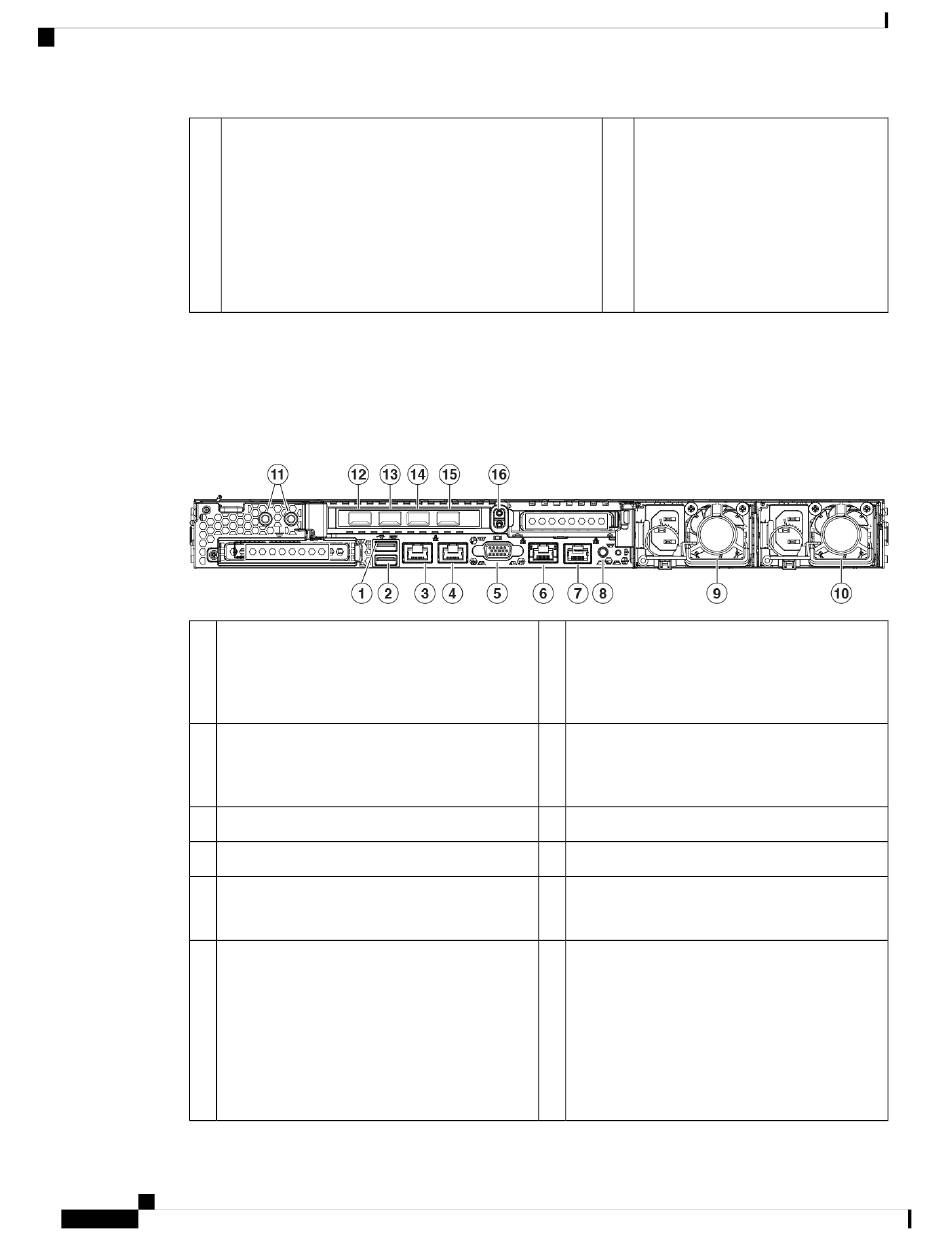

Die folgende Abbildung zeigt die Rückseite des Threat Grid M5.
Abbildung 6: Rückseite
1
3
5
7
9
11
Hardwareinstallationsanleitung zu Cisco Thread Grid M5
8
Temperaturstatus-LED:
• Grün: Das Chassis arbeitet bei normaler Temperatur.
• Gelb: Ein oder mehrere Temperaturfühler haben den
kritischen Grenzwert überschritten.
• Gelb blinkend: Ein oder mehrere Temperaturfühler
haben den nicht behebbaren Schwellenwert
überschritten.
USB 3.0 Typ A (USB 1)
Sie können eine Tastatur anschließen und über
einen Monitor am VGA-Port auf die Konsole
zugreifen.
Datenschnittstelle (bereinigt)
Unterstützt 100/1000/10000 Mbit/s je nach
Funktion des Link-Partners.
VGA-Video-Port (DB-15-Stecker)
Serieller Konsolen-Port (RJ-45-Steckverbinder)
770-W-Wechselspannungsnetzteil (PSU 1)
Redundant mit 1 + 1
Gewindebohrungen für Erdungsklemme mit zwei
Löchern
2
USB 3.0 Typ A (USB 2)
Sie können eine Tastatur anschließen und über
einen Monitor am VGA-Port auf die Konsole
zugreifen.
4
Datenschnittstelle (nicht bereinigt)
Gigabit-Ethernet-Schnittstelle mit
100/1000/10000 Mbit/s, RJ-45, LAN2
6
CIMC-Schnittstelle (für M5 deaktiviert)
8
Taste zur Geräteidentifizierung
10
770-W-Wechselspannungsnetzteil (PSU 2)
Redundant mit 1 + 1
SFP-Managementschnittstelle
12
Wird für Administrations- und
NFS-Serververbindungen (Administrator)
verwendet
Unterstützung für 10-Gigabit-Ethernet-SFP+
SFP-10G-SR und SFP-10G-LR sind für die
Verwendung im Threat Grid M5 qualifiziert.
