Rackmontage des Chassis

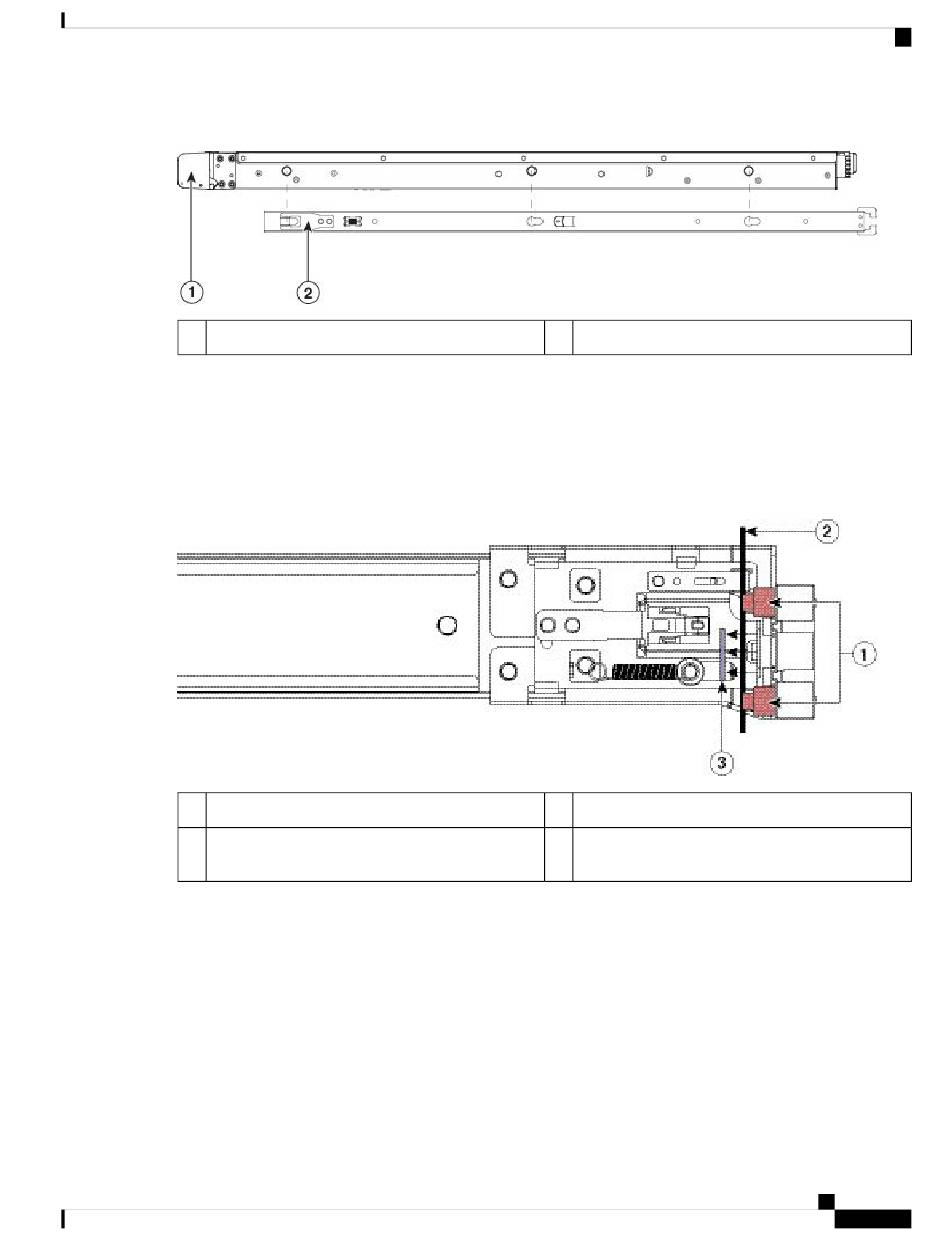

Abbildung 28: Montage der Innenschienen an den Seiten des Chassis
Vorderseite des Chassis
1
Schritt 2
Öffnen Sie die vordere Halterungsplatte an beiden Gleitschienen. Die Vorderseite der Gleitschiene verfügt über
eine gefederte Halterungsplatte, die geöffnet werden muss, bevor Sie die Montagestifte in die Löcher der Rack-Säule
stecken können.
Drücken Sie den grünen Pfeilknopf an der Außenseite der Baugruppe nach hinten, um die Halterungsplatte zu
öffnen.
Abbildung 29: Vorderer Sicherungsmechanismus; Innenseite Vorderseite
1
Vordere Montagestifte
3
Sicherungsplatte in nach hinten gezogener und
geöffneter Position illustriert
Schritt 3
Installieren der Gleitschienen im Rack:
a) Richten Sie die Vorderseite einer Gleitschiene an den vorderen Rack-Säulenlöchern aus, die Sie verwenden
möchten.
Das vordere Ende der Laufschiene legt sich um die Außenseite der Racksäule und die Montagestifte werden
von außen vorn in die Rack-Säulenlöcher gesteckt.
Hinweis
b) Schieben Sie die Montagestifte von der Außenseite der Vorderseite in die Rack-Säulenlöcher.
c) Drücken Sie die Entriegelungstaste der Sicherungsplatte mit der Aufschrift „PUSH". Die gefederte
Sicherungsplatte schließt sich und verriegelt die Stifte.
Die Rack-Säule muss sich zwischen den Montagestiften und der offenen Sicherungsplatte befinden.
Sicherungsclip auf der Innenschiene
2
2
Rack-Säule
Hardwareinstallationsanleitung zu Cisco Thread Grid M5
Rackmontage des Chassis
29
