LEDs auf der Rückseite
Die folgende Abbildung zeigt die LEDs der Rückseite und beschreibt deren Status.

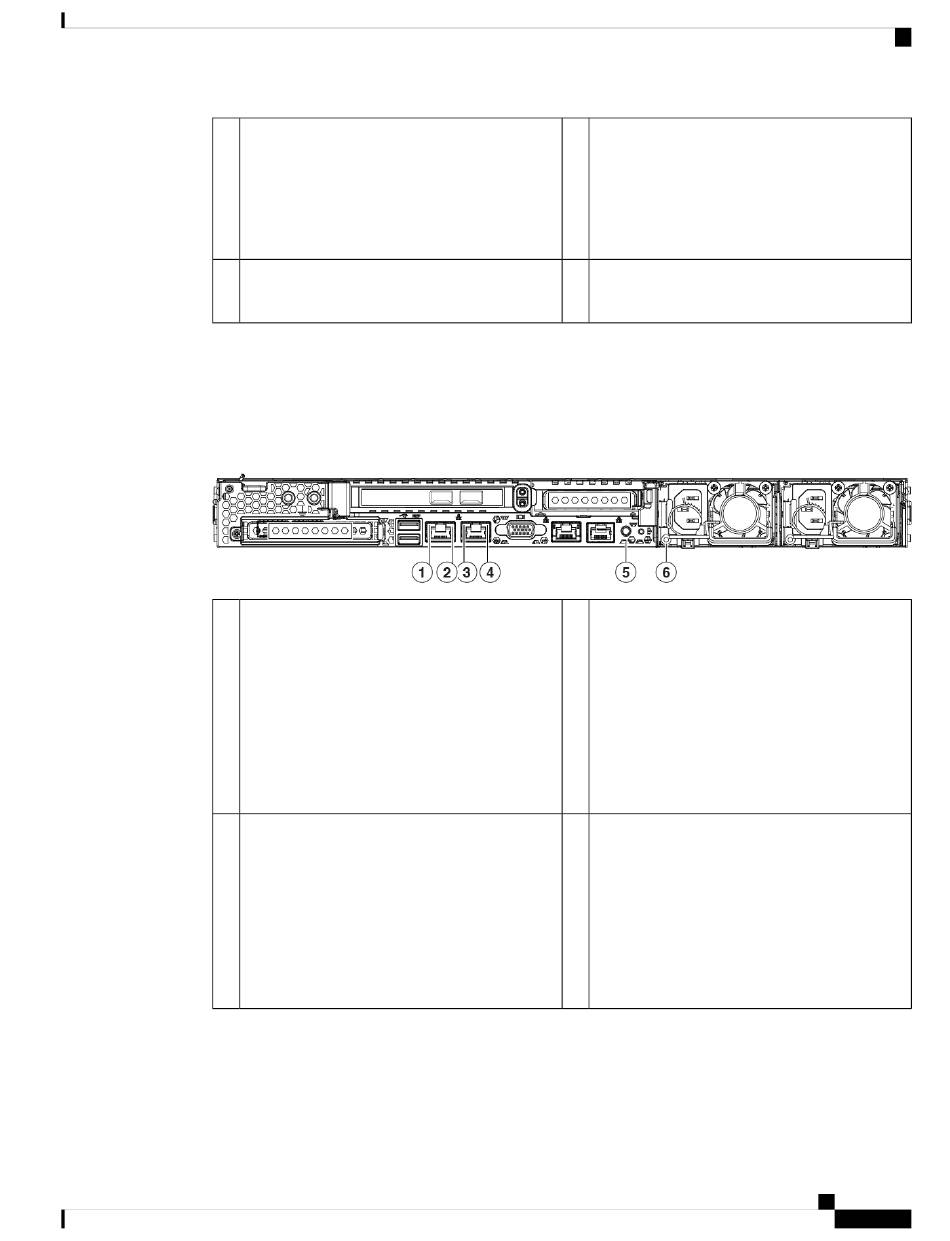

Abbildung 7: LEDs an der Rückseite und ihr Status
1
3
SFP-Schnittstelle
Verwendet für Cluster Interconnect (Cluster)
Unterstützung für 10-Gigabit-Ethernet-SFP+
SFP-10G-SR und SFP-10G-LR sind für die
Verwendung im Threat Grid M5 qualifiziert.
SFP-Schnittstelle
Nicht unterstützt
100-Mbit/s-/1-Gbit/s-/10-Gbit/s-Ethernet-Link
(Geschwindigkeit auf LAN1 und LAN2):
• Aus: Verbindungsgeschwindigkeit ist
100 Mbit/s
• Gelb: Verbindungsgeschwindigkeit ist
1 Gbit/s
• Grün: Verbindungsgeschwindigkeit ist
10 Gbit/s
Dedizierter 1-Gbit/s-Ethernet-Management-Link:
• Aus: Verbindungsgeschwindigkeit ist
10 Mbit/s
• Gelb: Verbindungsgeschwindigkeit ist
100 Gbit/s.
• Grün: Verbindungsgeschwindigkeit ist
1 Gbit/s
14 SFP-Schnittstelle
Nicht unterstützt
16 Riser-Karte
Nicht unterstützt
2 100-Mbit/s-/1-Gbit/s-/10-Gbit/s-Ethernet-Linkstatus
(Geschwindigkeit auf LAN1 und LAN2):
• Aus: Es besteht keine Verbindung.
• Grün: Verbindung ist aktiv.
• Grün blinkend: Es besteht Datenverkehr auf
der aktiven Verbindung.
4 Dedizierter 1-Gbit/s-Ethernet-Management-Link:
• Aus: Es besteht keine Verbindung.
• Gelb: Link ist aktiv.
• Grün blinkend: Es besteht Datenverkehr auf
der aktiven Verbindung.
