01477
• Συμβατότητα με τις κεντρικές μονάδες By-me 21509 και το EasyTool Professional.
• Οι λειτουργικές μονάδες εισόδων και πλήκτρων διπλής λειτουργίας έχουν
βάθος 1 ομάδας (μπορούν δηλ. να ανήκουν σε μία μόνο ομάδα).
ΕΛΕΓΧΟΜΕΝΑ ΦΟΡΤΙΑ.
• Έξοδος με ρελέ (ελεγχόμενα φορτία στα 120 - 230 V~):
- ωμικά φορτία
: 10 A (20.000 κύκλοι),
- λαμπτήρες πυρακτώσεως
: 8 A (20.000 κύκλοι),
- λαμπτήρες φθορισμού
- λαμπτήρες εξοικονόμησης ενέργειας
- λαμπτήρες LED
: 100 W-230 V~, 30 W-120 V~ (20.000 κύκλοι);
- ηλεκτρονικοί μετασχηματιστές
- κινητήρες cos ø 0,6: 3,5 A (100.000 κύκλοι).
• Έξοδος για μονάδα σήμανσης LED:
- κωδ. 00935.A, .B, .G, .R, .W ή κωδ. 00937.A, .B, .G, .R, .W (κάθε λυχνία
led είναι αντιστοιχισμένη στη σχετική είσοδο και επομένως το OUT1 είναι
συνδεδεμένο με το IN1 και το OUT2 με το IN2).
PLUG&PLAY.
Εάν δεν υπάρχει διαμόρφωση, ο μηχανισμός είναι ήδη προδιαμορφωμένος ως εξής:
- όταν κλείσει η είσοδος 1, εκτελείται εναλλάξ έλεγχος του ρελέ,
-όταν κ λείσει η ε ίσοδος 2 , α ποστέλλεται σ το b us έ να σ ενάριο « ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ
φώτων». Ο μηχανισμός μπορεί να λάβει τα μηνύματα «ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ
φώτων» και «ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ φώτων + ΧΑΜΗΛΩΜΑΤΟΣ ρολών» και, στη
συνέχεια, ανοίγει το ρελέ του μηχανισμού. Η λυχνία led που έχει αντιστοιχιστεί
στην είσοδο 1 υποδεικνύει την κατάσταση του ενσωματωμένου ρελέ και η λυχνία
led που έχει αντιστοιχιστεί στην είσοδο 2 ανάβει για 3 δευτ. υποδεικνύοντας με
τον τρόπο αυτό το κλείσιμο της εισόδου 2.
Για να εφαρμόσετε όλες αυτές τις λειτουργίες, πρέπει να χρησιμοποιήσετε
πλήκτρα NO (για παράδειγμα, κωδ. 20008-19008-14008).
ΠΡΟΣΟΧΗ: Η λειτουργία plug&play προϋποθέτει ότι στο σύστημα
υπάρχουν μόνο μηχανισμοί διαμορφωμένοι στη λειτουργία plug&play και
όχι μηχανισμοί διαμορφωμένοι στο By-me.
ΔΙΑΜΟΡΦΩΣΗ με κεντρική μονάδα By-me ή EasyTOOL PROFESSIONAL.
Για όλες τις λεπτομέρειες, ανατρέξτε στα σχετικά εγχειρίδια τεχνικού εγκατάστασης
που είναι διαθέσιμα για λήψη από την ιστοσελίδα www.vimar.com
ΣΥΝΑΓΕΡΜΟΙ.
ΠΡΟΣΟΧΗ: Η ενεργοποίηση του περιορισμού της θερμοκρασίας υποδεικνύεται
από την πράσινη λυχνία led που αναβοσβήνει διαρκώς. Μετά τον έλεγχο και την
πιθανή αποκατάσταση της αιτίας για την υπερφόρτωση της εξόδου με ρελέ, διακόψτε
και επανασυνδέστε την τροφοδοσία στο BUS για να αποκατασταθεί η σωστή
λειτουργία του μηχανισμού. Για να αποφευχθούν εσφαλμένες ενεργοποιήσεις του
περιορισμού θερμοκρασίας, μην εγκαθιστάτε το προϊόν με κωδ. 01477 κοντά σε
πηγές θερμότητας, όπως είναι, για παράδειγμα, οι ρυθμιστές φωτός universal.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις ισχύουσες
ρυθμιστικές διατάξεις για την εγκατάσταση ηλεκτρολογικού υλικού στη χώρα
όπου εγκαθίστανται τα προϊόντα.
Το κύκλωμα τροφοδοσίας της εξόδου με ρελέ πρέπει να προστατεύεται από την
υπερένταση με μηχανισμό, ασφάλεια με ονομαστική ικανότητα διακοπής 1500 A
ή με αυτόματο διακόπτη τύπου C, με ονομαστικό ρεύμα έως 10 A.
ΣΗΜΑΝΤΙΚΟ: Οι αγωγοί του κυκλώματος SELV είναι μονωμένοι για
ονομαστική τάση 300 V (πρότυπο UL 1061) και, επομένως, μπορούν
να συνδυαστούν με τους αγωγούς H07V-K της εξόδου με ρελέ που
τροφοδοτείται με ρεύμα έως 230 V. Κατά την πραγματοποίηση των
συνδέσεων, απαιτείται προσοχή στη διατήρηση της μόνωσης ανάμεσα στο
κύκλωμα SELV και τα κυκλώματα με επικίνδυνη τάση, όπως καθορίζεται
στους κανονισμούς εγκατάστασης.
Για όλες τις λεπτομέρειες σχετικά με τις πιθανές αρχιτεκτονικές εγκατάστασης,
ανατρέξτε στα SI-Σχέδια Εγκατάστασης στην ιστοσελίδα www.vimar.com ->
Προϊόντα -> Κατάλογος προϊόντος και αναζητήστε το σχετικό κωδικό προϊόντος.
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία BT. Οδηγία EMC. Πρότυπα EN 60669-2-5, EN 50491.
49400824A0 05 1710
: 0,5 A (20.000 κύκλοι);
: 100 W-230 V~, 30 W-120 V~ (20.000 κύκλοι);
: 4 A (20.000 κύκλοι),

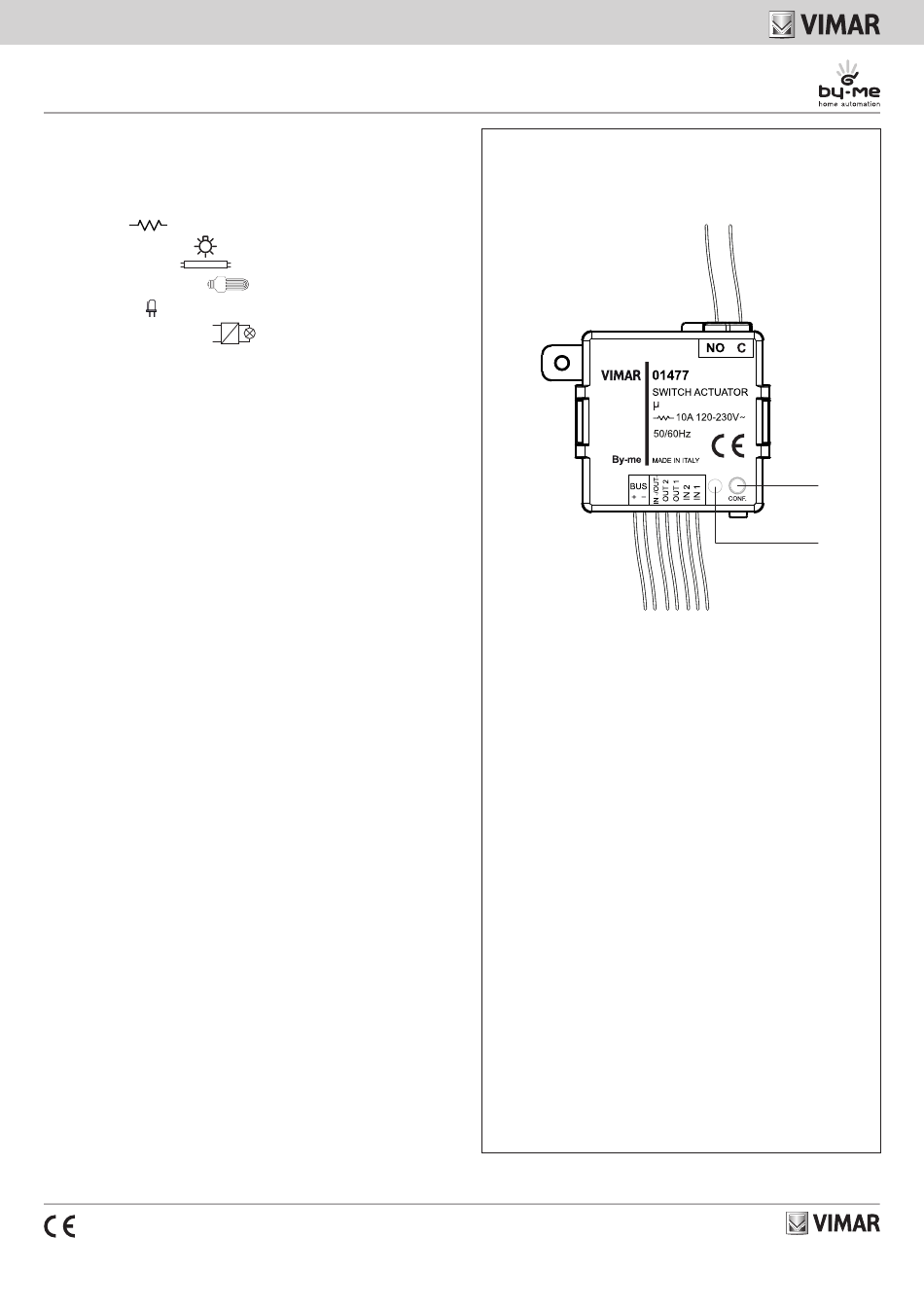

VISTA FRONTALE - FRONT VIEW - VUE DE FACE
VISTA FRONTAL - FRONTANSICHT - ΜΠΡΟΣΤΙΝΗ ΠΛΕΥΡΑ
1 2 3 4 5 6 7
A: Pulsante di configurazione • Configuration button
Bouton de configuration • Pulsador de configuración
Konfigurationstaste • Πλήκτρο διαμόρφωσης
B: Led di configurazione • Configuration LED
Led de configuration • Led de configuración
Konfigurations-LED • Λυχνία led διαμόρφωσης
1,2: Cavi +, - linea BUS • Cables +, - BUS line
Câbles +, - ligne BUS • Cables +, - línea BUS
Kabel +, - BUS-Leitung • Καλώδια +, - γραμμής BUS
3: Cavo comune sia per gli ingressi IN che per le uscite OUT
Common cable for both IN inputs and for OUT outputs
Câble commun aux entrées IN et aux sorties OUT
Cable común tanto para las entradas IN como para las salidas OUT
Gemeinsames Kabel für Eingänge IN sowie Ausgänge OUT
Κοινό καλώδιο τόσο για τις εισόδους IN όσο και για τις εξόδους OUT
4,5: Cavi 2, 1 uscite OUT • Cables 2, 1 OUT outputs
Câbles 2, 1 sorties OUT • Cables 2, 1 salidas OUT
Kabel 2, 1 Ausgänge OUT • Καλώδια 2, 1 εξόδων OUT
6,7: Cavi 2, 1 ingressi IN • Cables 2, 1 IN inputs
Câbles 2, 1 entrées IN • Cables 2, 1 entradas IN
Kabel 2, 1 Eingänge IN • Καλώδια 2, 1 εισόδων IN
8,9: Cavi NO, C uscita a relè • Cables N/O, C relay output
Câbles NO, C sortie à relais • Cables NO, C salida de relé
Kabel NO, C Relaisausgang • Καλώδια NO, C εξόδου με ρελέ
8
9
A
B
