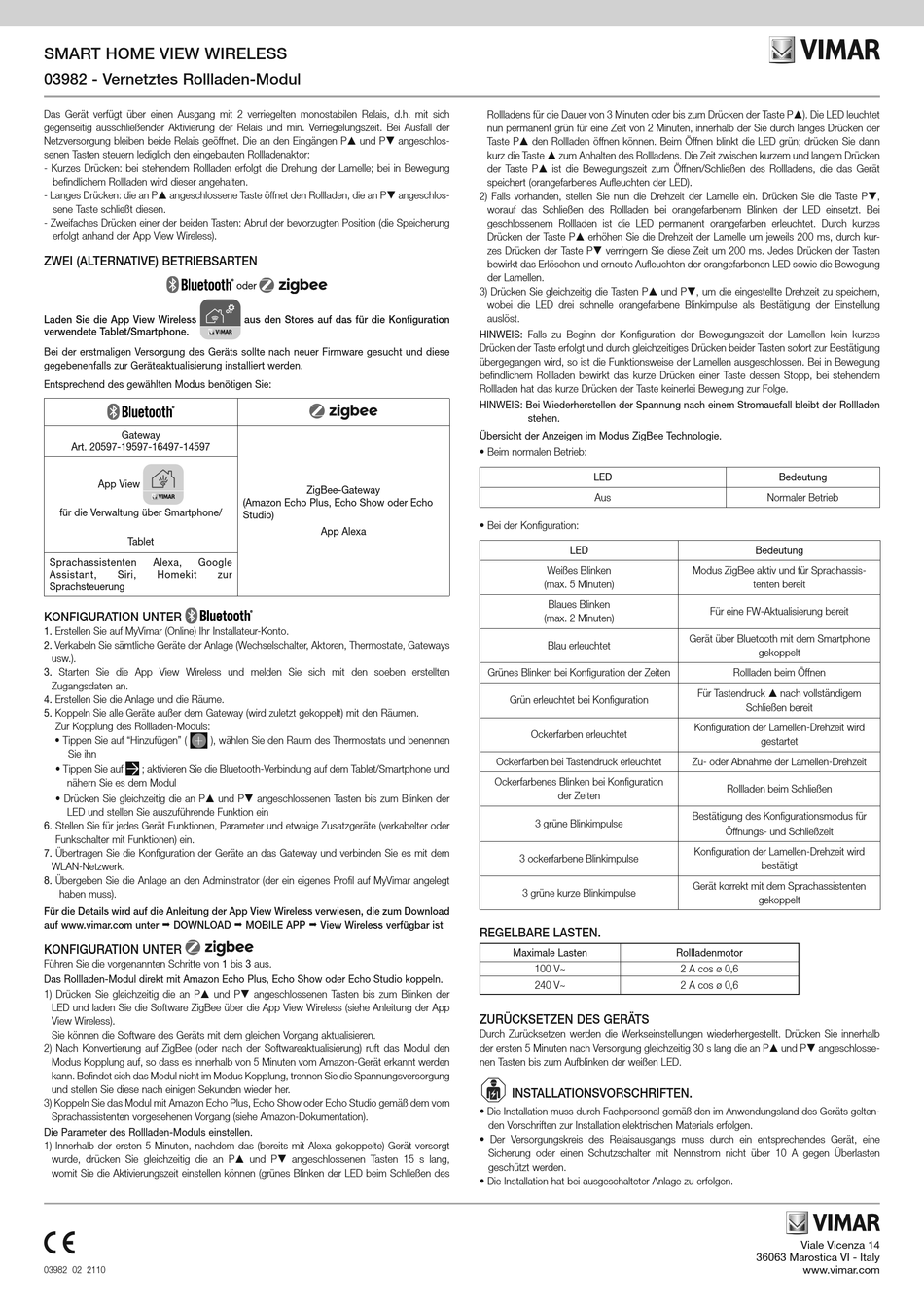

SMART HOME VIEW WIRELESS

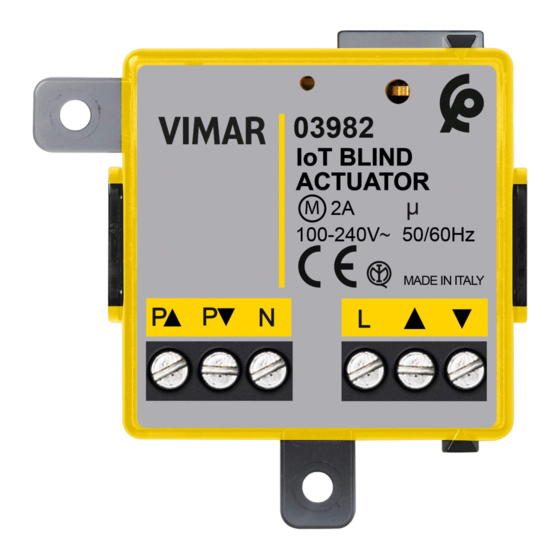

03982 - Vernetztes Rollladen-Modul
Das Gerät verfügt über einen Ausgang mit 2 verriegelten monostabilen Relais, d.h. mit sich
gegenseitig ausschließender Aktivierung der Relais und min. Verriegelungszeit. Bei Ausfall der
Netzversorgung bleiben beide Relais geöffnet. Die an den Eingängen P und P angeschlos-
senen Tasten steuern lediglich den eingebauten Rollladenaktor:
- Kurzes Drücken: bei stehendem Rollladen erfolgt die Drehung der Lamelle; bei in Bewegung
befindlichem Rollladen wird dieser angehalten.
- Langes Drücken: die an P angeschlossene Taste öffnet den Rollladen, die an P angeschlos-
sene Taste schließt diesen.
- Zweifaches Drücken einer der beiden Tasten: Abruf der bevorzugten Position (die Speicherung
erfolgt anhand der App View Wireless).
ZWEI (ALTERNATIVE) BETRIEBSARTEN
Laden Sie die App View Wireless
verwendete Tablet/Smartphone.
Bei der erstmaligen Versorgung des Geräts sollte nach neuer Firmware gesucht und diese
gegebenenfalls zur Geräteaktualisierung installiert werden.
Entsprechend des gewählten Modus benötigen Sie:
Gateway
Art. 20597-19597-16497-14597
App View
für die Verwaltung über Smartphone/
Tablet
Sprachassistenten Alexa, Google
Assistant, Siri, Homekit zur
Sprachsteuerung
KONFIGURATION UNTER
1. Erstellen Sie auf MyVimar (Online) Ihr Installateur-Konto.
2. Verkabeln Sie sämtliche Geräte der Anlage (Wechselschalter, Aktoren, Thermostate, Gateways
usw.).
3. Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten
Zugangsdaten an.
4. Erstellen Sie die Anlage und die Räume.
5. Koppeln Sie alle Geräte außer dem Gateway (wird zuletzt gekoppelt) mit den Räumen.
Zur Kopplung des Rollladen-Moduls:
• Tippen Sie auf "Hinzufügen" ( ), wählen Sie den Raum des Thermostats und benennen
Sie ihn
• Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone und
nähern Sie es dem Modul
• Drücken Sie gleichzeitig die an P und P angeschlossenen Tasten bis zum Blinken der
LED und stellen Sie auszuführende Funktion ein
6. Stellen Sie für jedes Gerät Funktionen, Parameter und etwaige Zusatzgeräte (verkabelter oder
Funkschalter mit Funktionen) ein.
7. Übertragen Sie die Konfiguration der Geräte an das Gateway und verbinden Sie es mit dem
WLAN-Netzwerk.
8. Übergeben Sie die Anlage an den Administrator (der ein eigenes Profil auf MyVimar angelegt
haben muss).
Für die Details wird auf die Anleitung der App View Wireless verwiesen, die zum Download
auf www.vimar.com unter  DOWNLOAD  MOBILE APP  View Wireless verfügbar ist
KONFIGURATION UNTER
Führen Sie die vorgenannten Schritte von 1 bis 3 aus.
Das Rollladen-Modul direkt mit Amazon Echo Plus, Echo Show oder Echo Studio koppeln.
1) Drücken Sie gleichzeitig die an P und P angeschlossenen Tasten bis zum Blinken der
LED und laden Sie die Software ZigBee über die App View Wireless (siehe Anleitung der App
View Wireless).
Sie können die Software des Geräts mit dem gleichen Vorgang aktualisieren.
2) Nach Konvertierung auf ZigBee (oder nach der Softwareaktualisierung) ruft das Modul den
Modus Kopplung auf, so dass es innerhalb von 5 Minuten vom Amazon-Gerät erkannt werden
kann. Befindet sich das Modul nicht im Modus Kopplung, trennen Sie die Spannungsversorgung
und stellen Sie diese nach einigen Sekunden wieder her.
3) Koppeln Sie das Modul mit Amazon Echo Plus, Echo Show oder Echo Studio gemäß dem vom
Sprachassistenten vorgesehenen Vorgang (siehe Amazon-Dokumentation).
Die Parameter des Rollladen-Moduls einstellen.
1) Innerhalb der ersten 5 Minuten, nachdem das (bereits mit Alexa gekoppelte) Gerät versorgt
wurde, drücken Sie gleichzeitig die an P  und P angeschlossenen Tasten 15 s lang,
womit Sie die Aktivierungszeit einstellen können (grünes Blinken der LED beim Schließen des
03982 02 2110
oder
aus den Stores auf das für die Konfiguration
ZigBee-Gateway
(Amazon Echo Plus, Echo Show oder Echo
Studio)
App Alexa
Rollladens für die Dauer von 3 Minuten oder bis zum Drücken der Taste P  ) . Die LED leuchtet
nun permanent grün für eine Zeit von 2 Minuten, innerhalb der Sie durch langes Drücken der
Taste P den Rollladen öffnen können. Beim Öffnen blinkt die LED grün; drücken Sie dann
kurz die Taste  zum Anhalten des Rollladens. Die Zeit zwischen kurzem und langem Drücken
der Taste P ist die Bewegungszeit zum Öffnen/Schließen des Rollladens, die das Gerät
speichert (orangefarbenes Aufleuchten der LED)
2) Falls vorhanden, stellen Sie nun die Drehzeit der Lamelle ein. Drücken Sie die Taste P,
worauf das Schließen des Rollladen bei orangefarbenem Blinken der LED einsetzt. Bei
geschlossenem Rollladen ist die LED permanent orangefarben erleuchtet. Durch kurzes
Drücken der Taste P erhöhen Sie die Drehzeit der Lamelle um jeweils 200 ms, durch kur-
zes Drücken der Taste P verringern Sie diese Zeit um 200 ms. Jedes Drücken der Tasten
bewirkt das Erlöschen und erneute Aufleuchten der orangefarbenen LED sowie die Bewegung
der Lamellen.
3) Drücken Sie gleichzeitig die Tasten P und P, um die eingestellte Drehzeit zu speichern,
wobei die LED drei schnelle orangefarbene Blinkimpulse als Bestätigung der Einstellung
auslöst.
HINWEIS: Falls zu Beginn der Konfiguration der Bewegungszeit der Lamellen kein kurzes
Drücken der Taste erfolgt und durch gleichzeitiges Drücken beider Tasten sofort zur Bestätigung
übergegangen wird, so ist die Funktionsweise der Lamellen ausgeschlossen. Bei in Bewegung
befindlichem Rollladen bewirkt das kurze Drücken einer Taste dessen Stopp, bei stehendem
Rollladen hat das kurze Drücken der Taste keinerlei Bewegung zur Folge.
HINWEIS: Bei Wiederherstellen der Spannung nach einem Stromausfall bleibt der Rollladen
stehen.
Übersicht der Anzeigen im Modus ZigBee Technologie.
• Beim normalen Betrieb:
LED
Aus
• Bei der Konfiguration:
LED
Weißes Blinken
(max. 5 Minuten)
Blaues Blinken
(max. 2 Minuten)
Blau erleuchtet
Grünes Blinken bei Konfiguration der Zeiten
Grün erleuchtet bei Konfiguration
Ockerfarben erleuchtet
Ockerfarben bei Tastendruck erleuchtet
Ockerfarbenes Blinken bei Konfiguration
der Zeiten
3 grüne Blinkimpulse
3 ockerfarbene Blinkimpulse
3 grüne kurze Blinkimpulse
REGELBARE LASTEN.
Maximale Lasten
100 V~
240 V~
ZURÜCKSETZEN DES GERÄTS
Durch Zurücksetzen werden die Werkseinstellungen wiederhergestellt. Drücken Sie innerhalb
der ersten 5 Minuten nach Versorgung gleichzeitig 30 s lang die an P und P angeschlosse-
nen Tasten bis zum Aufblinken der weißen LED.
INSTALLATIONSVORSCHRIFTEN.
• Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts gelten-
den Vorschriften zur Installation elektrischen Materials erfolgen.
• Der Versorgungskreis des Relaisausgangs muss durch ein entsprechendes Gerät, eine
Sicherung oder einen Schutzschalter mit Nennstrom nicht über 10 A gegen Überlasten
geschützt werden.
• Die Installation hat bei ausgeschalteter Anlage zu erfolgen.
.
Bedeutung
Normaler Betrieb
Bedeutung
Modus ZigBee aktiv und für Sprachassis-
tenten bereit
Für eine FW-Aktualisierung bereit
Gerät über Bluetooth mit dem Smartphone
gekoppelt
Rollladen beim Öffnen
Für Tastendruck  nach vollständigem
Schließen bereit
Konfiguration der Lamellen-Drehzeit wird
gestartet
Zu- oder Abnahme der Lamellen-Drehzeit
Rollladen beim Schließen
Bestätigung des Konfigurationsmodus für
Öffnungs- und Schließzeit
Konfiguration der Lamellen-Drehzeit wird
bestätigt
Gerät korrekt mit dem Sprachassistenten
gekoppelt
Rollladenmotor
2 A cos ø 0,6
2 A cos ø 0,6
Viale Vicenza 14
36063 Marostica VI - Italy
www.vimar.com
