Dynojet Power Commander III Installationsanleitung Seite 2

Mutter lösen
i709-411DE www.powercommander.com
Diese 4 Schrauben
entfernen
Fahrzeugkabelbaum
PCIII Stecker
PCIII Kabelbaum unterhalb
Strebe durchführen
1) Linken und rechten Seitendeckel
demontieren.
2) Sitzbank entfernen.

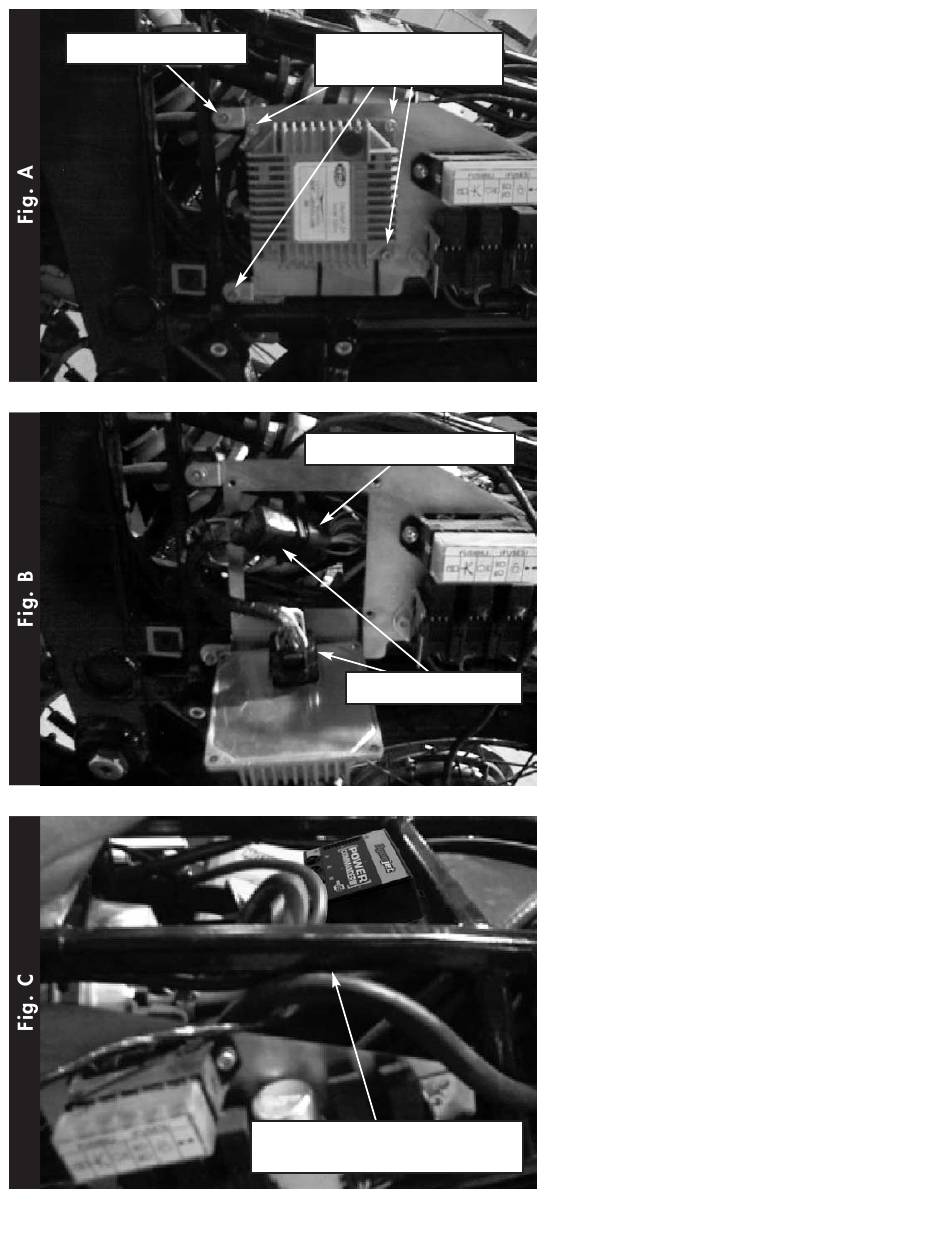

3) Die 4 Halteschrauben ( Inbus) der
ECU entfernen (Fig.A).
4) Die obere linke Mutter der ECU-
Halterung lösen (Fig.A).
5) PCIII Kabelbaum durch die Rückseite
der Halterung nach aussen verlegen
(Fig. B).
6) Zentralstecker der ECU abziehen.
7) Passenden PCIII Stecker an der ECU
anschliessen (Fig.B).
8) Übrigen PCIII Stecker am
Fahrzeugkabelbaum anschliessen
(Fig.B).
9) PCIII Kabelbaum unterhalb der
Rahmenstrebe in den Heckbereich
verlegen. Auf ausreichenden Abstand
zum Federbein achten (Fig.C).
2000-2002 Moto Guzzi Quota 1100 ES - PCIII USB - 2
