Função das pontes SW1 e SW2
(XKP/200)
O suporte XKP/200 é fornecido com
as pontes inseridas (ON).
A sua função e posição é indicada
nas aparelhagens que lhe solicitem
a utilização (fig. 17).
Função da ponte SW1 (XC/221)
Normalmente é fornecida inserida.
Tirar a ponte se por acaso se deseja
atenuar o volume do toque de cha-
mada (fig. 18).
O fusível F1 de protecção tipo T 500
mA é situado no circuito impresso do
suporte XKP/200.
(Fusível: F = rápido, T = lento).

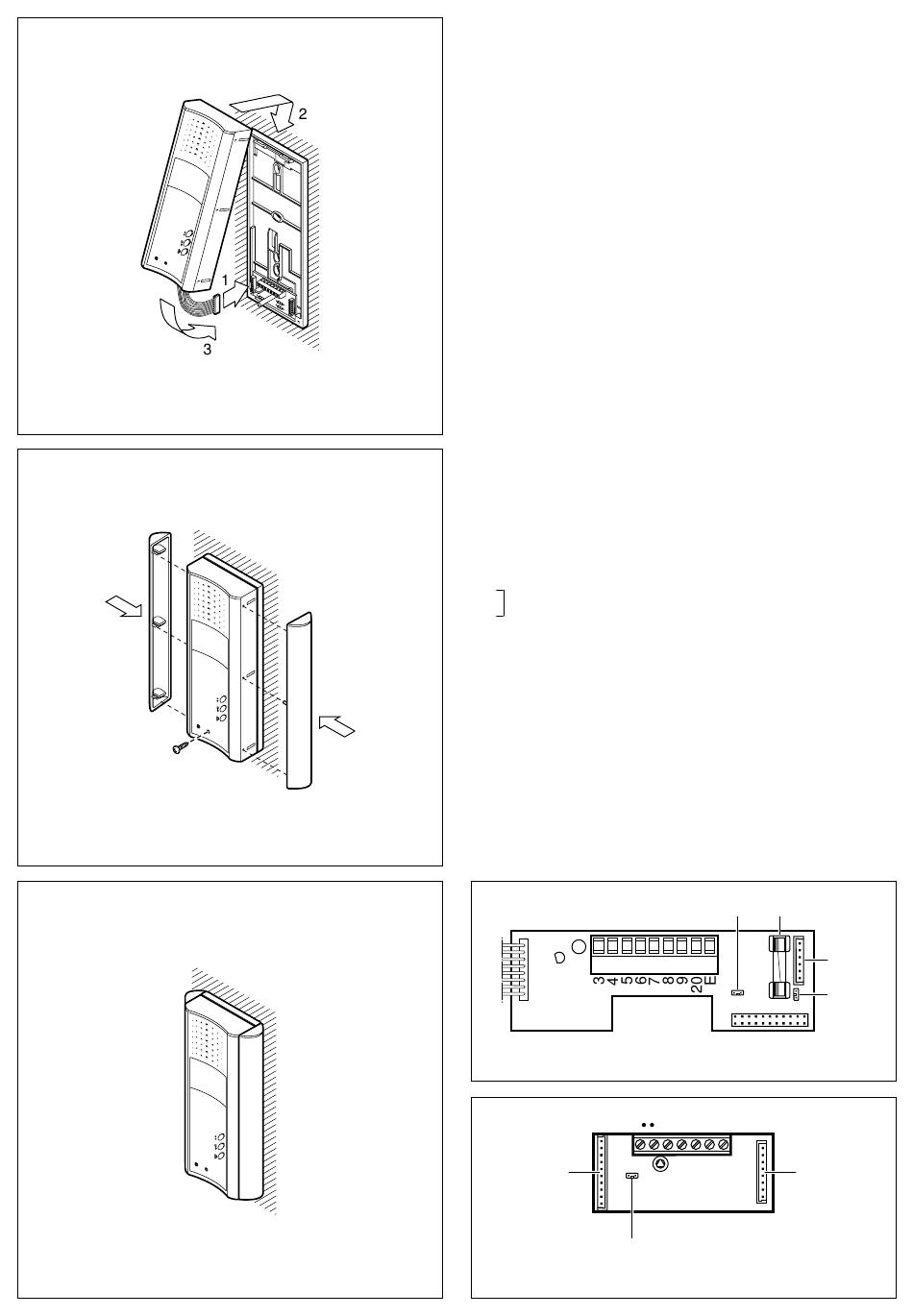

MÓDULO VIVA-VOZ XC/221
Depois de ter tirado o móvel (parafu-
so frontal da fig. 12, em baixo) fixar a
base directamente ao muro (fig.
13A) ou então à caixa de encastre
(fig. 13B ou 13C).
Sobre paredes não perfeitamente
faceadas evitar o aperto excessivo
14 dos parafusos.
Efectuar as ligações e montar o
móvel do módulo a viva-voz (fig. 14).
Aplicar as duas partes laterais (fig.
15 e 16).
Função dos bornes
5
7
8
9
20 chamada do patamar
•
•
Função da ponte SW1
Normalmente é fornecida inserida.
Tirar a ponte se por acaso se deseja
atenuar o volume do toque de cha-
mada (fig. 18).
2
15
16
– alimentação (comum)
chamada
áudio ao derivado interno
áudio à placa botoneira
botão para serviços
auxiliares (24V 50 mA máx.)
B
XKP/200
20
C
CN1
SW1
XC/221
SW2 F1
CNV
SW1
9 8 7 5
CNH
17
18
