Montage

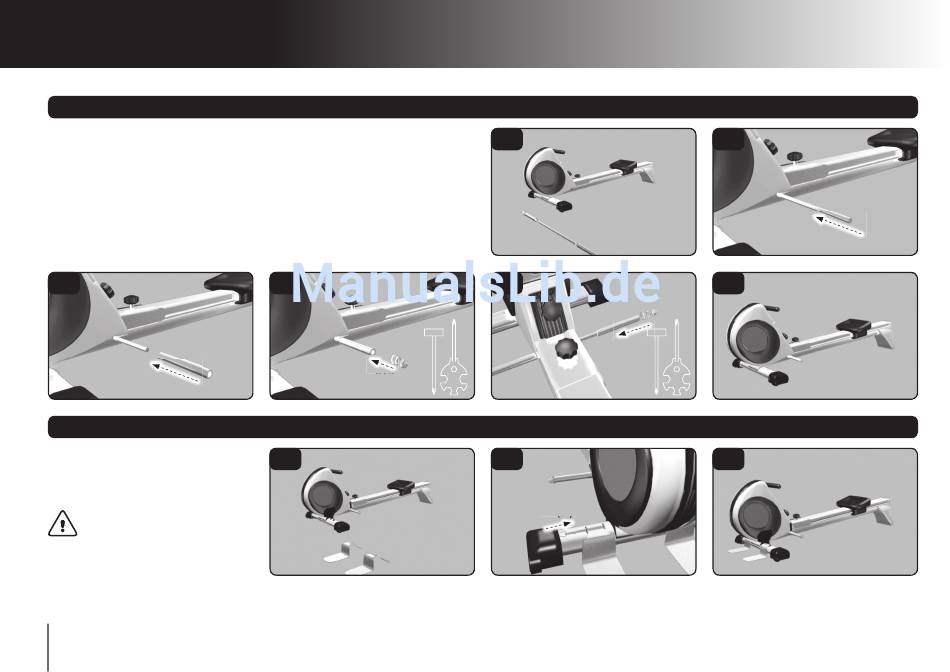

8. Montage des Pedalstoppers
Bild 1: Ausgangsposition
Bild 2: Stecken Sie die Pedalstopperachse (35) durch den Hauptrahmen (39).
Bild 3: Schieben Sie nun die beiden Abstandshülsen (34) links und rechts vom Hauptrahmen
(29) auf die Pedalstopperachse (35) auf.
Bild 4+5: Schieben Sie jeweils eine Unterlegscheibe (16), einen Federring (15) und eine Mutter
(31) links und rechts auf die Pedalstopperachse (35) auf. Fixieren Sie nun die beiden Muttern (31).
3
(39)
(35) (34)
9. Montage der Metall-Trittfl ächen
Bild 1: Ausgangsposition
Bild 2: Befestigen Sie die Trittfl ächen (52)
mit den beiden Sicherungsstiften (51) am
vorderen Standfuß (50).
Die Trittfl ächen werden für die
Durchführung der zusätzlichen
Übungsmöglichkeiten benötigt.
Bevor das Rudergerät transpor-
tiert wird sollten die Trittfl ächen
vom Gerät entfernt werden.
12 Rudergerät R9.6
4
(39)
(16/15/31)
1
1
5
(16/15/31)
(34)
(35)
(39)
2
(51)
(50)
(52)
2
(39)
(35)
6
3
