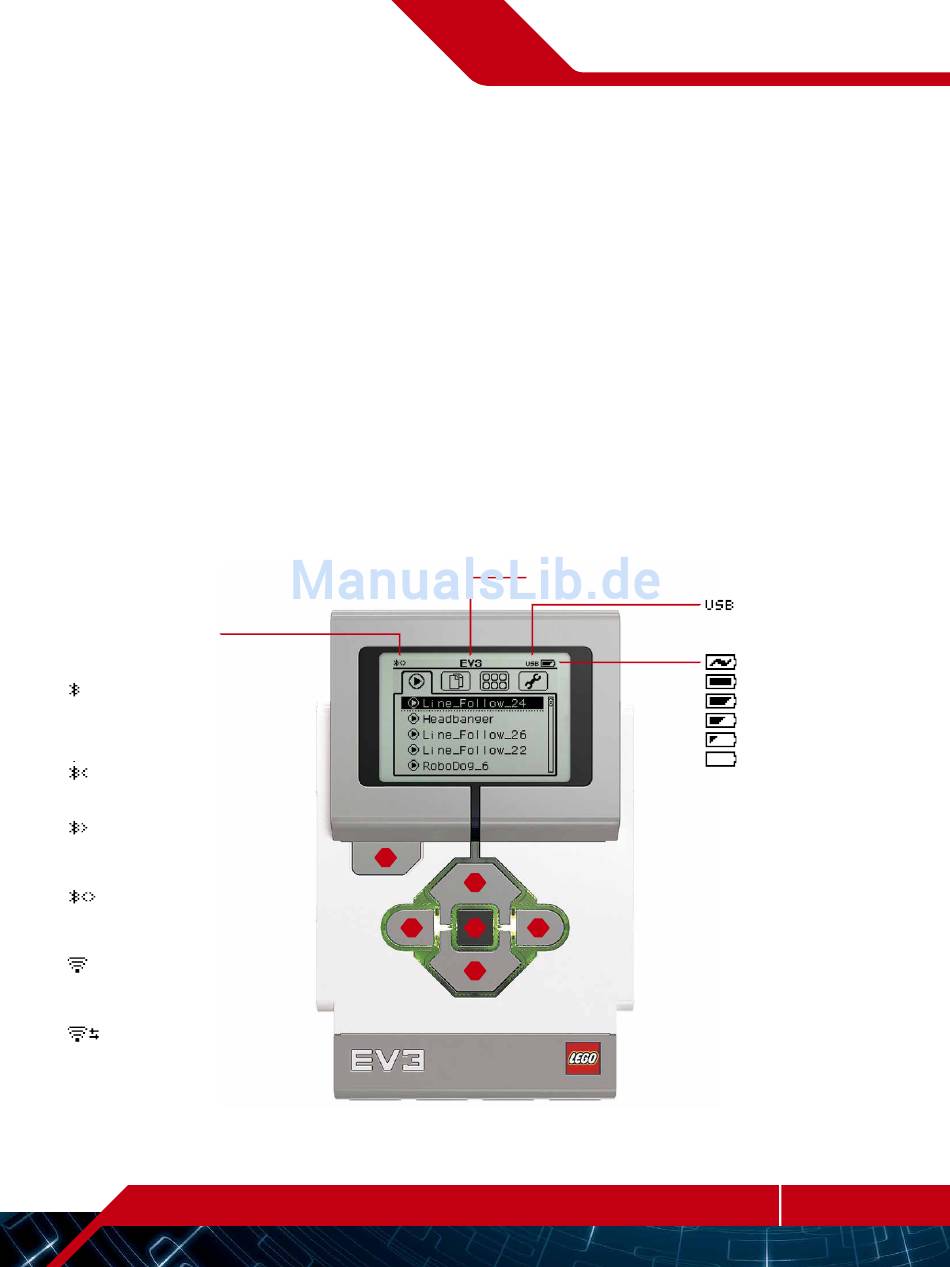

EV3-Stein

Übersicht
Die Anzeige signalisiert dir, was im Inneren des EV3-Steins gerade
passiert – und sie ermöglicht dir die Nutzung der Stein-Schnittstelle.
Mithilfe der Anzeige kannst du auch Text bzw. numerische oder
grafische Reaktionen in dein Programm oder deine Experimente
einfügen. Du könntest deinen Roboter z. B. so programmieren, dass
als Reaktion auf das Ergebnis eines Vergleiches auf der Anzeige ein
glückliches (oder trauriges) Gesicht zu sehen ist oder dass dort die
Zahl angezeigt wird, die von einer mathematischen Berechnung
geliefert wurde (weitere Informationen über die Verwendung des
Anzeige-Blocks findest du im Hilfe-Menü der EV3-Software).
Symbole für den Status
der drahtlosen Verbindung
(von links nach rechts):
Bluetooth aktiviert, aber keine
Verbindung hergestellt bzw. für
andere Bluetooth-Geräte nicht
sichtbar
Bluetooth aktiviert und für andere
Bluetooth-Geräte sichtbar
Bluetooth aktiviert und dein
EV3-Stein ist mit einem anderen
Bluetooth-Gerät verbunden
Bluetooth aktiviert und sichtbar
und dein EV3-Stein ist mit einem
anderen Bluetooth-Gerät verbunden
Drahtlose Verbindung (WiFi-Funktion)
aktiviert, aber keine Verbindung zu
einem Netzwerk
Drahtlose Verbindung (WiFi-Funktion)
aktiviert und Verbindung zu einem
Netzwerk hergestellt
1
3
3 2
3
LEGO.com/mindstorms
LEGO, the LEGO logo, MINDSTORMS and the MINDSTORMS logo are trademarks of the/
sont des marques de commerce de/son marcas registradas de LEGO Group. ©2013 The LEGO Group. 041329.
Die Stein-Tasten gestatten dir die Navigation auf der EV3-Stein-
Schnittstelle. Darüber hinaus können sie auch als programmierbare
Auslöser dienen. Du könntest deinen Roboter z. B. so programmieren,
dass er seine Arme hebt, wenn die Obere Taste (Nach-oben-Taste)
gedrückt wird, und dass er seine Arme senkt, wenn die Untere Taste
(Nach-unten-Taste) betätigt wird (weitere Informationen findest im
Hilfe-Menü der EV3-Software unter Verwendung der Stein-Tasten).
Stein-Name
3
USB-Verbindung zu anderem Gerät
hergestellt
Ladezustand der Batterie
Stein-Tasten
1. Zurück
Diese Taste wird verwendet, um
Aktionen rückgängig zu machen, um
ein laufendes Programm abzubrechen
und um den EV3-Stein auszuschalten.
2. Mittlere Taste
Durch Drücken der Mittleren Taste
werden verschiedene Fragen mit
„OK" bestätigt, um den EV3-Steins
auszuschalten, um die gewünschten
Einstellungen auszuwählen oder um
Blöcke in der Anwendung „Stein-
Programm" auszuwählen. Die Mittlere
Taste muss z. B. gedrückt werden,
um ein Kontrollkästchen zu aktivieren
(auszuwählen).
3. Linke, Rechte, Obere
und Untere Taste
Diese vier Tasten (die auch als Nach-
links-Taste, Nach-rechts-Taste, Nach-
oben-Taste und Nach-unten-Taste
bezeichnet werden) dienen zur
Navigation durch die Inhalte des
EV3-Steins.
