Teil 2 Montage und Aufbaurichtlinien

Übersicht
Allgemeines
Serieller
Standard-Bus
Paralleler
SPEED-Bus
SLOT 1 für Zusatz-
spannungsversorgung
Montagemöglich-
keiten
waagrechter Aufbau
CPU
SLOT2 SLOT1
DCDC
liegender Aufbau
2-2

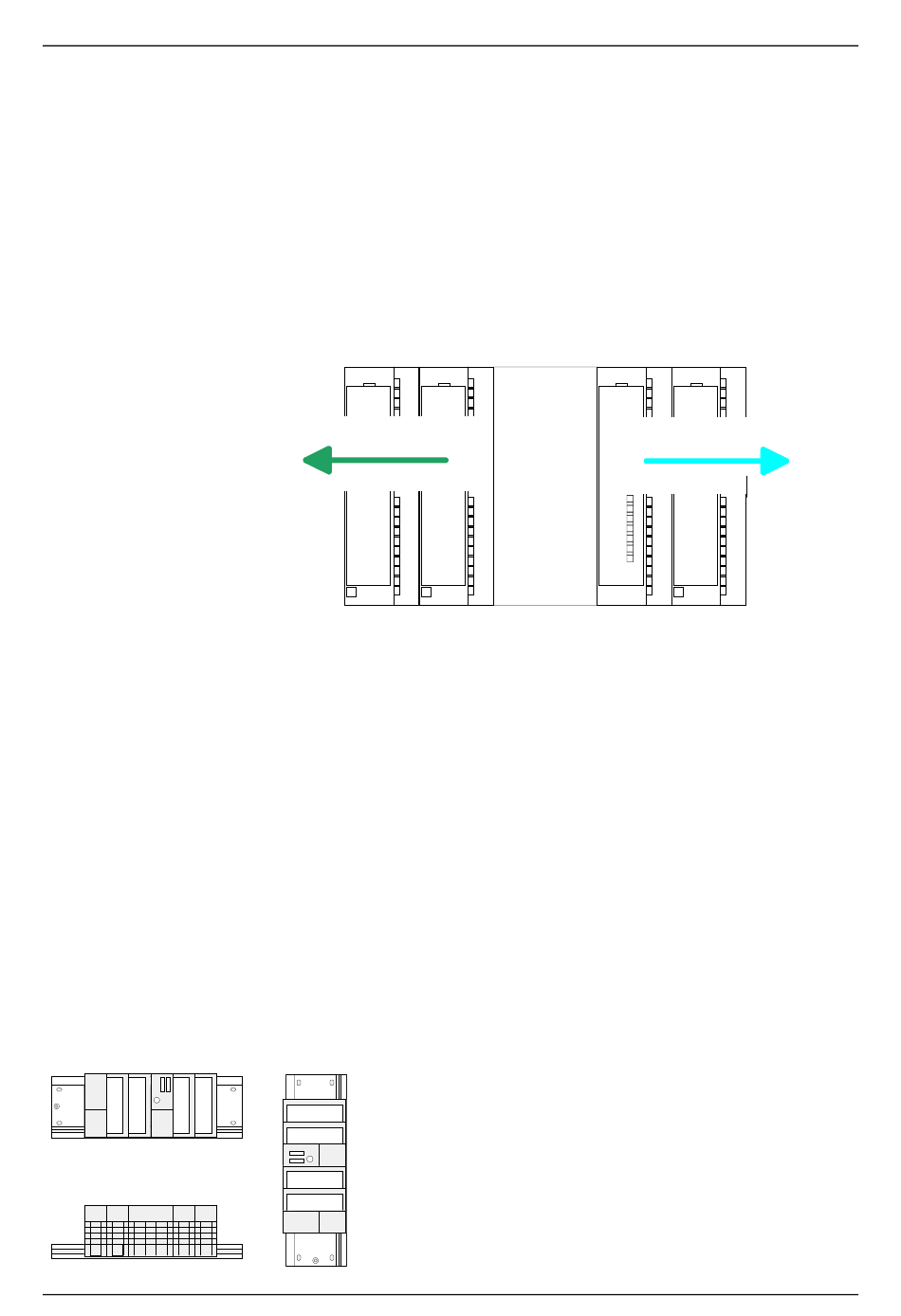

Diese CPU ist mit einem parallelen SPEED-Bus ausgestattet, der die
zusätzliche Anbindung von bis 10 Modulen aus der SPEED-Bus-Peripherie
ermöglicht. Während die Standard-Peripherie-Module rechts von der CPU
gesteckt und über Einzel-Busverbinder verbunden werden, erfolgt die
Anbindung der SPEED-Bus-Peripherie-Module
Profilschiene integrierte SPEED-Bus-Steckleiste links von der CPU. Von
VIPA erhalten Sie Profilschienen mit integriertem SPEED-Bus für 2, 6 oder
10 SPEED-Bus-Peripherie-Module in unterschiedlichen Längen.
SPEED-Bus (parallel)
Die einzelnen Module werden direkt auf eine Profilschiene montiert und
über den Rückwandbus-Verbinder verbunden. Vor der Montage ist der
Rückwandbus-Verbinder von hinten an das Modul zu stecken. Die
Rückwandbusverbinder sind im Lieferumfang der Peripherie-Module
enthalten.
Bei SPEED-Bus erfolgt die Busanbindung über eine in die Profilschiene
integrierte SPEED-Bus-Steckleiste links von der CPU. Aufgrund des
parallelen SPEED-Bus müssen nicht alle Steckplätze hintereinander belegt
sein.
Auf Steckplatz 1 (SLOT 1 DCDC) können Sie entweder ein SPEED-Bus-
Modul oder eine Zusatz-Spannungsversorgung stecken.
Sie haben die Möglichkeit das System 300 waagrecht, senkrecht oder
liegend aufzubauen.
senkrechter
Aufbau
Handbuch VIPA System 300S SPEED7
CPU
Beachten Sie bitte die hierbei zulässigen Umgebungs-
temperaturen:
• waagrechter Aufbau:
• senkrechter Aufbau:
• liegender Aufbau:
HB140D - CPU - RD_314-6CF02 - Rev. 12/07
über eine
Standard-Bus (seriell)
von 0 bis 60°C
von 0 bis 40°C
von 0 bis 40°C
in die
