Verwandte Anleitungen für Fein ASM 18-3 PC
Inhaltszusammenfassung für Fein ASM 18-3 PC

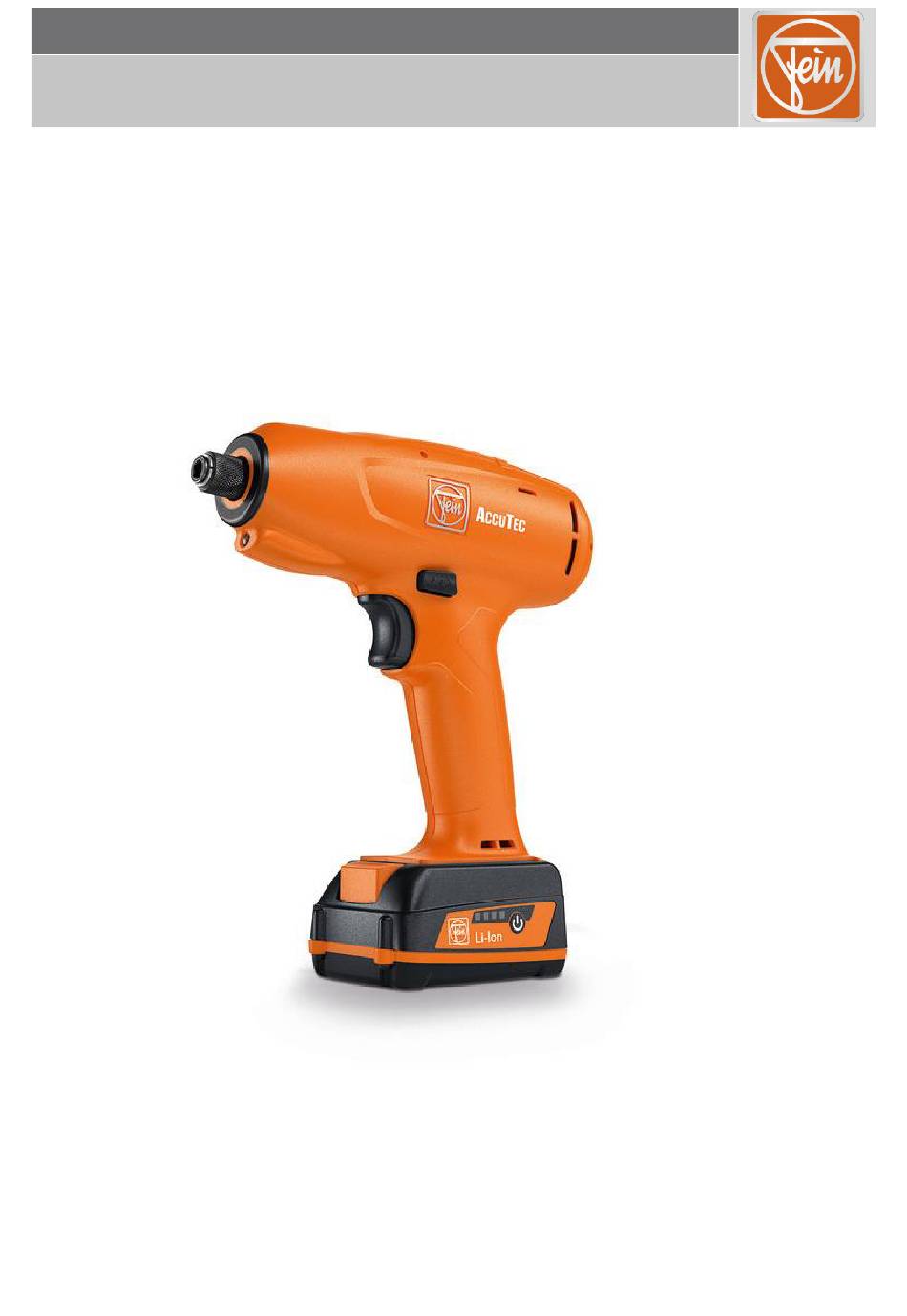

- Seite 1 Akku Geräte Industrie Reparaturanleitung Gültig für: ASM 18-3 PC; ASM 18-8 PC; ASM 18-12 PC...
-
Seite 2: Inhaltsverzeichnis
Elektronik montieren ......................... 27 Gehäuse montieren ........................29 10 Prüfung nach Reparatur ........................32 C-SC_CSSM Version 0.5 21.08.2019 Seite 2 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 3: Beschriebene Gerätetypen
7 112 78 .. … ASM 18-8 PC 7 112 79 .. … ASM 18-12 PC C-SC_CSSM Version 0.5 21.08.2019 Seite 3 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 4: Technische Daten
Die Störungssuche aller Geräte finden Sie im elektronischen Informationssystem von FEIN. Spezifische Prüfvorgaben und Messwerte Die aktuellen Prüfdaten aller Geräte finden Sie im elektronischen Informationssystem von FEIN. Sonderwerkzeuge, Schmier- und Hilfsstoffe Den Sonderwerkzeugekatalog und die bei FEIN erhältlichen Schmierstoffe und Gebindegrößen finden Sie im elektronischen Informationssystem von FEIN. -
Seite 5: Verwendete Symbole
Verständnis und einer effektiveren Nutzung des Produkts beitragen können. Teil der Navigationsoberfläche. ESD-Warnzeichen für die Kennzeichnung elektrostatisch gefährdeter Baugruppen und Bauelemente. C-SC_CSSM Version 0.5 21.08.2019 Seite 5 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 6: Hinweise Und Vorschriften
C. & E. Fein GmbH übernimmt keinerlei Gewähr für die Vollständigkeit, Aktualität, Qualität und Korrektheit der bereitgestellten Informationen. Haftungsansprüche gegen die C. & E. Fein GmbH, welche sich auf Schäden materieller oder ideeller Art beziehen, die durch die Nutzung oder Nichtnutzung der dargebotenen Informationen bzw. durch die Nutzung fehlerhafter und unvollständiger Informationen verursacht wurden, sind ausgeschlossen. -
Seite 7: Sicherheitshinweise
Schädigung des Produkts oder seiner Umgebung. Maßnahme, die ergriffen werden muss, um diese Gefahr zu vermeiden. C-SC_CSSM Version 0.5 21.08.2019 Seite 7 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 8 Kennzeichnet Hinweise, die Informationen oder Anweisungen geben, die zum besseren Verständnis und einer effektiveren Nutzung des Produkts beitragen können. NFORMATION Anwendungstipp C-SC_CSSM Version 0.5 21.08.2019 Seite 8 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 9: Benötigte Werkzeuge, Schmier- Und Hilfsstoffe
64114037000 Drehmoment-Einstellschlüssel 32123002006 6.3 Benötigte Schmier- und Hilfsstoffe Fett 04012301000 0,6 g Werkzeugträger C-SC_CSSM Version 0.5 21.08.2019 Seite 9 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 10: Prüf- Und Diagnosemöglichkeiten
Akku Geräte Industrie Prüf- und Diagnosemöglichkeiten Prüf- und Diagnosemöglichkeiten Derzeit nicht verfügbar. C-SC_CSSM Version 0.5 21.08.2019 Seite 10 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 11: Demontage
Das Typenschild (3) trennen. Die elf Schrauben (4) herausdrehen. Die Gehäusehälfte (5) entfernen. C-SC_CSSM Version 0.5 21.08.2019 Seite 11 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 12 Akku Geräte Industrie Demontage 8.1 Gehäuse demontieren Alle Bauteile entfernen. C-SC_CSSM Version 0.5 21.08.2019 Seite 12 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 13: Elektronik Demontieren
Den Rotor (1) entfernen. Die zwei Stecker (2) abziehen. Abbildung ähnlich Die drei Kabel (3) ablöten. C-SC_CSSM Version 0.5 21.08.2019 Seite 13 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 14 Abbildung ähnlich Die Abdeckung (4) entfernen. Abbildung ähnlich Den Stecker (5) abziehen. Abbildung ähnlich C-SC_CSSM Version 0.5 21.08.2019 Seite 14 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 15: Drehmoment-Kupplung Demontieren
Stabmagnet Das Rillenkugellager und das Zahnrad [Z=10] (1) herunterpressen. Das Rillenkugellager (2) entfernen. C-SC_CSSM Version 0.5 21.08.2019 Seite 15 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 16 NFORMATION Bei der Demontage wird der Sicherungsring (3) beschädigt und muss erneuert werden. C-SC_CSSM Version 0.5 21.08.2019 Seite 16 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 17 Bei der Demontage werden die zwei Sicherungsringe (3) beschädigt und müssen erneuert werden. Den Stellring (4) entfernen [Linksgewinde]. Abbildung ähnlich C-SC_CSSM Version 0.5 21.08.2019 Seite 17 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 18 Die Feder (2) entfernen. Abbildung ähnlich Die neun Kugeln (3) entfernen. Den Flansch (4) entfernen. C-SC_CSSM Version 0.5 21.08.2019 Seite 18 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 19 Die neun Kugeln (3) entfernen. Den Kupplungsring (4) entfernen. Den Kupplungsring (5) entfernen. C-SC_CSSM Version 0.5 21.08.2019 Seite 19 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 20: Montage
Den Werkzeugträger (1) mit Fett bestreichen. Abbildung ähnlich Den Kupplungsring (2) platzieren. Den Kupplungsring (3) platzieren. Abbildung ähnlich C-SC_CSSM Version 0.5 21.08.2019 Seite 20 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 21 Die neun Kugeln [d=5 mm] (2) mit Fett bestreichen. Die neun Kugeln [d=5 mm] (2) platzieren. Das Rillenkugellager (3) aufpressen. C-SC_CSSM Version 0.5 21.08.2019 Seite 21 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 22 9.1 Drehmoment-Kupplung montieren Den Sicherungsring (1) platzieren. Den Flansch (2) aufpressen. Den Ring (3) platzieren. C-SC_CSSM Version 0.5 21.08.2019 Seite 22 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 23 9.1 Drehmoment-Kupplung montieren Abbildung ähnlich Den Ring mit Spiralfeder (1) platzieren. Abbildung ähnlich C-SC_CSSM Version 0.5 21.08.2019 Seite 23 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 24 Das Rillenkugellager (3) platzieren. NFORMATION Bei jeder Montage einen neuen Sicherungsring verwenden. Den Sicherungsring (4) platzieren. C-SC_CSSM Version 0.5 21.08.2019 Seite 24 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 25 Den Ring (3) platzieren. Das Rillenkugellager (4) aufpressen. NFORMATION Muss bis auf den Anschlag gepresst werden. C-SC_CSSM Version 0.5 21.08.2019 Seite 25 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 26 Das Zahnrad [Z=10] (2) aufpressen. NFORMATION Muss bis auf den Anschlag gepresst werden. C-SC_CSSM Version 0.5 21.08.2019 Seite 26 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 27: Elektronik Montieren
Abbildung ähnlich Die Abdeckung (2) platzieren. Abbildung ähnlich Den Stecker (3) anschließen. Abbildung ähnlich C-SC_CSSM Version 0.5 21.08.2019 Seite 27 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 28 Kontaktfelder muss von außen an den Pins anliegen. Die drei Kabel (3) anlöten. Den Rotor (4) platzieren. Abbildung ähnlich C-SC_CSSM Version 0.5 21.08.2019 Seite 28 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 29: Gehäuse Montieren
Lage der Kabel (4) beachten. Schaltschieber mit Spiralfeder (5) platzieren. Die Elektronik zweimal im Uhrzeigersinn drehen. C-SC_CSSM Version 0.5 21.08.2019 Seite 29 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 30 Durch falsches Anlegen des Steckers (9) kann die Elektronik beschädigt werden. Den Stecker (9) senkrecht von oben anschließen. C-SC_CSSM Version 0.5 21.08.2019 Seite 30 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 31 Die Gehäusehälfte (3) platzieren. Die elf Schrauben (4) eindrehen. Die Hülse (5) platzieren. C-SC_CSSM Version 0.5 21.08.2019 Seite 31 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 32: Prüfung Nach Reparatur
Drehmoment prüfen Probeverschraubung durchführen (z. B. Prüfvorrichtung 6 41 08 001 00 7) C-SC_CSSM Version 0.5 21.08.2019 Seite 32 von 32 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
