J
J
D
C
E
K
A
1
B
2
L
H
1
1
G
I
2
M
S
Q
R
G
3
T
G
1
2
4
G
5
H
2
I
1
H
G
L
1
6
GB

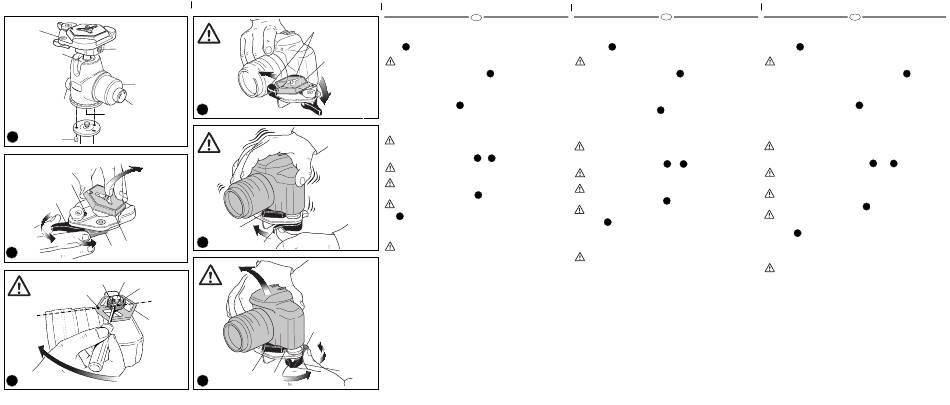

INTRODUCTION
A professional ball head designed for medium-format cameras.
1
SET UP
Assemble the head on the tripod using 3/8" female thread "A".
The top plate on Manfrotto tripods are equipped with three set screws "B" which
clamp against the base of the head to ensure effective and secure locking.
2
REMOVE QUICK RELEASE PLATE FROM HEAD
To remove plate "G" it is necessary to rotate safety lever "I" fully in the direction of the arrow
together with lever "H" until peg "L" clicks open and releases the plate.
(To operate lever "H" full, the secondary safety latch "I" must be operated simultaneously as
indicated.)
3
ATTACHING PLATE TO CAMERA
Fix the camera plate "G" by screwing home camera screw "M" into the camera's threaded
hole WITHOUT APPLYING FORCE (remember to unscrew locking ring "Q" completely first).
Before fully locking, align the camera lens with one of the "R" vertexes of the hexagon
camera plate "G".
Secure the camera fully by screwing locking ring "Q" against plate "G" (e.g. with
screwdriver).
Locking ring "Q" is equipped with slot "S" to facilitate tightening.
4
5
MOUNTING THE CAMERA ON THE HEAD
&
Insert the camera plate "G" (fig. 4) into the dovetail sides "T" on top of the head and
then press plate "G" downwards until locking lever "H" clicks and closes.
Make sure that plate "G" (fig. 5) is fully locked by pushing lever "H" and checking that
the camera is fitted securely to the head.
6
REMOVE THE CAMERA FROM THE HEAD
Whenever the camera needs to be removed from the head, hold the camera securely
in one hand while operating locking lever "H" and safety lever "I" with the other.
1
USE
The head has panoramic and ball independent movements. The knob "E" locks the
panoramic movement. To release the movement, unlock knob "E" by rotating anticlockwise
Once the desired position is achieved, lock the head by turning knob "E" fully clockwise.
The knob "C" locks the ball movement.
To ensure that the ball head is used safety, always hold the camera with one hand
while releasing the ball.
To release the ball "D" for positioning the camera, unlock knob "C" by rotating anticlockwise
Once the desired position is achieved, lock the ball "D" by turning knob "C" fully clockwise.
The head incorporates a separate friction adjustment for the ball movement, which makes it
easier to control the positioning of the head before locking it off.
To adjust the friction ensures the ball "D" is not locked (rotating the locking knob "C"
anticlockwise). Then hold the camera in one hand and rotate with the other the ring "K"
clockwise to tighten the friction, anticlockwise to reduce the friction (as shown on the ring)
The friction does not allows the locking of the camera: we recommend to lock the ball "D"
by fully turning the knob "C".
F
INTRODUCTION
Rotule ball professionnelle pour les appareils photo moyen format.
1
INSTALLATION
Fixez la rotule au trépied en insérant la vis 3/8" du trépied dans le filetage "A" de la rotule.
Le socle de la colonne centrale des trépieds Manfrotto est équipé de trois vis "B" qui,
vissées à la base de la rotule, permettent un verrouillage encore plus sûr et efficace.
2
RETRAIT DU PLATEAU RAPIDE DE LA ROTULE
Pour retirer le plateau rapide "G", il faut d'abord tourner complètement le levier de sécurité
"I" dans le sens indiqué par la flèche, puis ouvrir le levier "H" jusqu'à ce qu'un "clic" indique
que le cliquet "L" a libéré le plateau. (Pour pouvoir ouvrir entièrement le levier "H", il est
nécessaire de tourner le levier de sécurité secondaire "I" simultanément, de la manière
illustrée.)
3
FIXATION DU PLATEAU A L'APPAREIL
Fixez le plateau rapide "G" (fig. 3) à l'appareil photo en vissant la vis de fixation "M" dans
l'orifice fileté de l'appareil, SANS FORCER (pensez à desserrer entièrement la bague "Q" en
premier lieu).
Avant de verrouiller ce montage, alignez l'objectif de l'appareil avec l'un des axes "R" du
plateau hexagonal "G".
Vissez la bague de serrage "Q" contre le plateau "G" pour verrouiller le montage (à
l'aide d'un tournevis, par exemple).
La bague de serrage "Q" comporte une fente "S" facilitant le serrage.
4
5
FIXATION DE L'APPAREIL A LA ROTULE
ET
Insérez le plateau rapide "G" (fig. 4) dans les queues d'aronde "T" de la base
supérieure de la rotule puis rabattez le plateau "G" sur la rotule jusqu'à entendre un
"clic" indiquant que le levier de blocage "H" a verrouillé le plateau.
Assurez-vous que le plateau rapide "G" (fig. 5) est correctement fixé en poussant
complètement le levier "H" et vérifiez que l'appareil est solidement fixé à la rotule.
6
RETRAIT DE L'APPAREIL DE LA ROTULE
Lorsque vous devez retirer votre appareil de la rotule, tenez-le fermement d'une main
tandis que vous actionnez le levier "H" et le levier de sécurité "I" de l'autre.
1
UTILISATION
La rotule a un mouvement panoramique indépendant de la rotation de la boule.
La molette "E" bloque le mouvement panoramique. Afin de libérer le mouvement, débloquez
la molette "E" en la tournant sans les sens inverse des aiguilles d'une montre. Une fois que
la position souhaitée est réglée, bloquez la rotule en tournant complètement la molette "E"
dans le sens des aiguilles d'une montre. La molette "C" bloque la rotation de la boule.
Pour utiliser la rotule en toute sécurité, maintenez toujours d'une main votre appareil
lorsque vous débloquez la boule.
Afin de régler l'appareil, débloquez la rotation de la boule "D", en desserrant la molette "C"
et en la tournant dans le sens inverse des aiguilles d'une montre.
Ensuite, une fois que la position est réglée, bloquez la boule "D" en tournant complètement
la molette "C" dans le sens des aiguilles d'une montre. Le réglage de la friction de la boule
permet d'effectuer un contrôle très précis de la rotation de la rotule avant de la bloquer
totalement. Pour régler la friction, assurez vous que la boule "D" ne soit pas bloquée, (en
tournant la molette "B" dans le sens inverse des aiguilles d'une montre).
Puis, maintenez l'appareil d'une main et de l'autre faites tourner la bague "K" dans le sens
des aiguilles d'une montre pour augmenter la friction ou bien dans le sens inverse des
ainguilles d'une montre pour diminuer la friction (comme indiqué sur la bague).
En aucun cas la friction ne doit servir à bloquer l'appareil. Nous conseillons d'effectuer le
blocage de la boule "D" en serrant complètement la molette "C".
D
EINLEITUNG
Professioneller Kugelkopf für Mittelformatkameras.
1
ANBRINGUNG
Bringen Sie den Kugelkopf über seine 3/8"-Gewindebuchse "A" auf dem Stativ an.
Die Kopfplatte von Manfrotto Stativen ist mit drei Stellschrauben "B" versehen, die
sichere Fixierung am Sockel des Kugelkopfes gewährleisten.
2
ABNEHMEN DER SCHNELLWECHSELPLATTE VOM KUGELKOPF
Zum Abnehmen der Platte "G" muss der Sicherungshebel "I" zusammen mit Hebel "H" bis
zum Anschlag in Pfeilrichtung gedreht werden, bis Bolzen "L" zurückschnappt und die
Platte freigibt. (Für einen vollen Schwenk von Hebel "H" muss die Sekundärsicherung "I"
wie angegeben gleichzeitig betätigt werden.)
3
ANSETZEN DER PLATTE AN DIE KAMERA
Befestigen Sie die Kameraplatte "G", indem Sie die Kameraschraube "M" OHNE
GEWALTANWENDUNG in die Stativbuchse der Kamera schrauben. (Hierzu muss zunächst
der Klemmring "Q" ganz abgeschraubt werden.)
Vor dem Anziehen der Schraube richten Sie die Aufnahmeachse auf eine Achse "R" der
sechseckigen Kameraplatte "G" aus.
Sichern Sie die Kamera durch Anziehen des Klemmrings "Q" an die Platte "G" (z.B.
mit einem Schraubendreher). Erleichtert wird dies durch den Schlitz "S" im
Klemmring "Q".
4
5
ANSETZEN DER KAMERA AN DEN KUGELKOPF
UND
Setzen Sie die Kameraplatte "G" (Abb. 4) in die Schwalbenschwanzführung "T" auf
dem Kugelkopf ein und drücken Sie sie an, bis der Klemmhebel "H" einrastet und
verriegelt.
Vergewissern Sie sich, dass die Platte "G" (Abb. 5) sicher verriegelt ist, indem Sie
Hebel "H" schieben und die Kamera auf festen Sitz prüfen.
6
ABNEHMEN DER KAMERA VOM KUGELKOPF
Wenn die Kamera vom Kugelkopf abgenommen werden muss, halten Sie sie fest mit
einer Hand, während Sie mit der anderen Klemmhebel "H" und Sicherungshebel "I"
betätigen.
1
BEDIENUNG
Der Kopf verfügt über voneinander unabhängige Panorama- und Kugelbewegung.
Der Drehknopf "E" arretiert die Panoramabewegung. Um diese wieder lösen zu können,
drehen Sie den Drehknopf "E" gegen den Uhrzeigersinn. Sobald Sie die gewünschte
Einstellung erreicht haben, fixieren Sie diese durch vollständiges Drehen des Drehknopfes
"E" im Uhrzeigersinn. Der Drehknopf "C" arretiert die Kugelbewegung.
Halten Sie die Kamera immer mit einer Hand fest, wenn Sie die Kugelbewegung
lösen, damit die Kamera nicht Abstürzen kann.
Um die Kugel "D" für Kameraeinstellungen zu lösen, schrauben Sie den Drehknopf "C"
gegen den Uhrzeigersinn auf.
Sobald Sie die gewünschte Einstellung erreicht haben, fixieren Sie diese durch
vollständiges Drehen des Drehknopfes "C" im Uhrzeigersinn. Der Kugelkopf beinhaltet eine
zusätzliche Friktionskalibrierung für die Kugelbewegung, welche Ihnen das
Justieren der Einstellungen vereinfacht.
Um die Friktion einstellen zu können, versichern Sie sich, dass die Kugel "D" nicht blockiert
ist. Halten Sie dann die Kamera mit einer Hand und drehen Sie das Rad "K" mit der
anderen gegen den Uhrzeigersinn, um die Friktion zu verstärken, oder
im Uhrzeigersinn, um sie zu reduzieren (wie es auf dem Rad "K" angegeben ist).
Nur Friktion, auch eine starke Einstellung, reicht nicht aus, um die Kamera zu fixieren:
benützen Sie deshalb zur Blockierung der Kugelbewegung immer auch den Drehknopf "C".
