Installation und Montage
4.3
Feldbus-Verkabelung
Bei der Verkabelung wird der Kanal 0 des Scanners mit einem Port von Adapter 1 (Slave-Geräts) verbunden.
Der zweite Port von Adapter 1 wird wiederum mit dem Port des folgenden Adapters verbunden, usw. Ein Port
des letzten Adapters und Kanal 1 des Master-Geräts (Scanner) bleiben ungenutzt.
Scanner
Redundanz
Adapter 1
Adapter 2
Adapter n

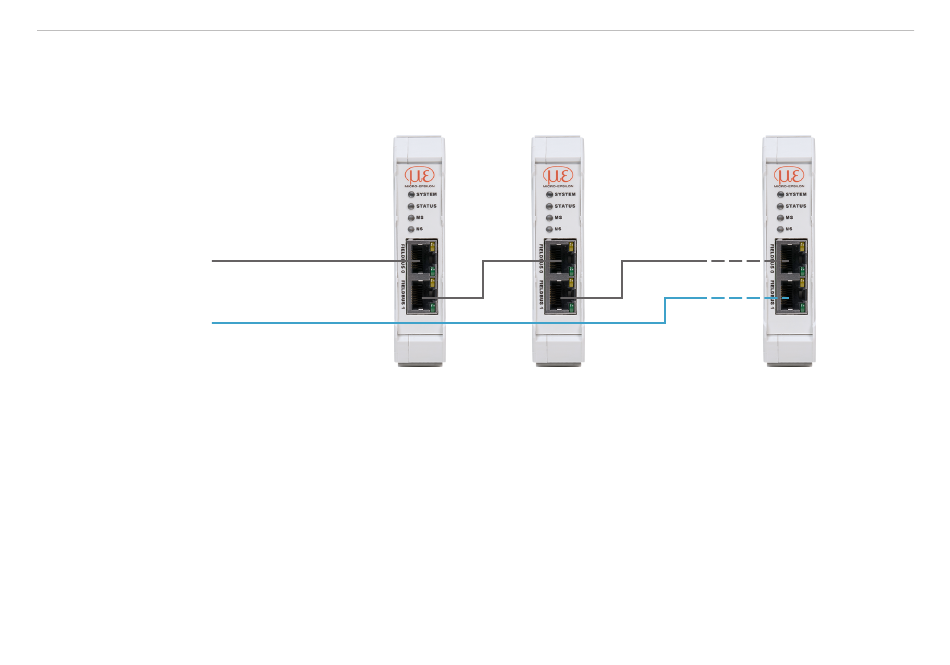

Abb. 10 Verkabelung im EtherNet/IP Netzwerk
Optional: Der IF2030/ENETIP kann als Ring Node an einem Device Level Ring teilnehmen und so durch
redundante Verkabelung die Gefahr von Ausfällen reduzieren.
IF2030/ENETIP
Seite 15
