Betriebsanleitung ColorPlus Ex
1.

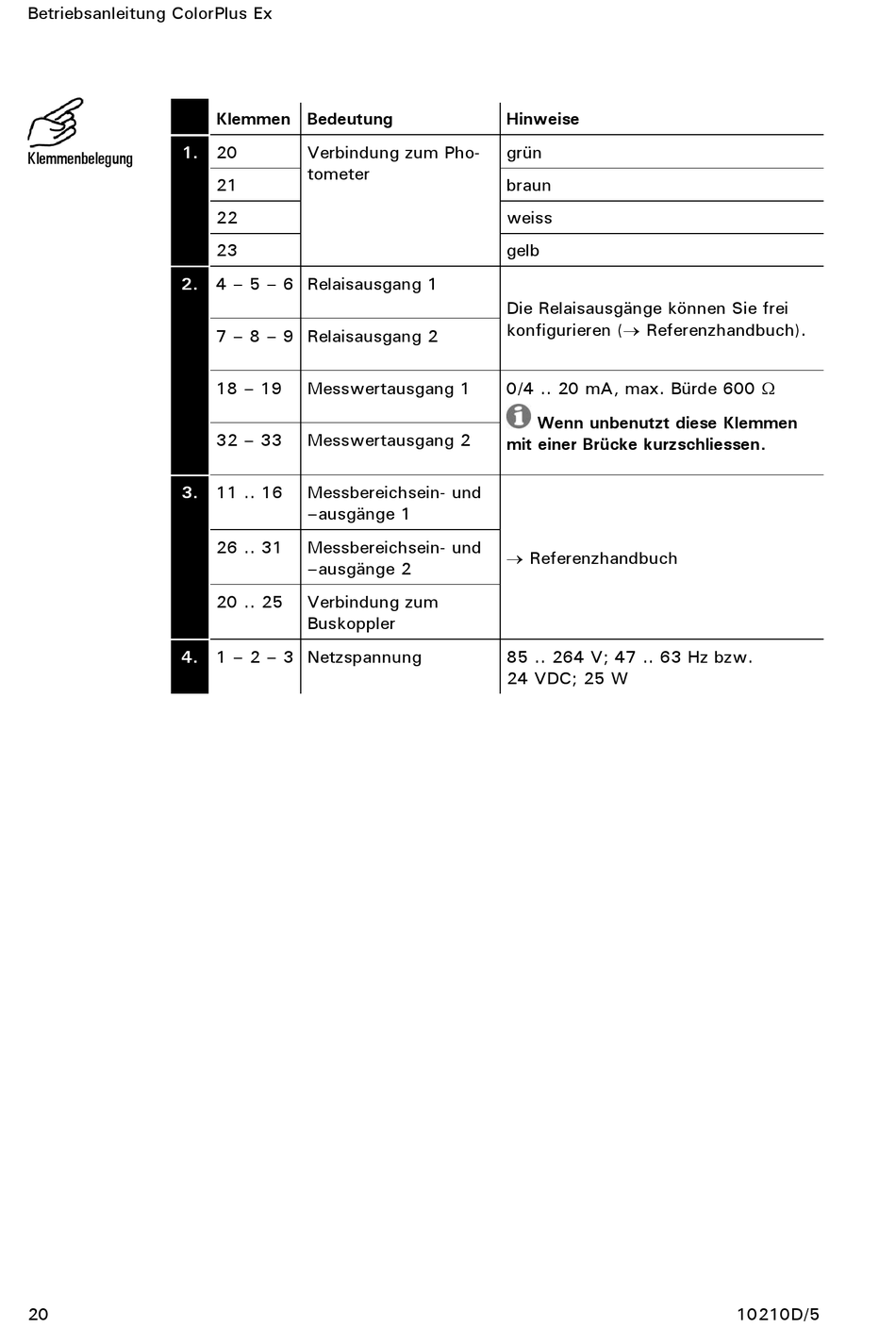

Klemmenbelegung
2.
3.
4.
20
Klemmen Bedeutung
20 Verbindung zum Pho-
tometer
21
22
23
4 – 5 – 6 Relaisausgang 1
7 – 8 – 9 Relaisausgang 2
18 – 19 Messwertausgang 1
32 – 33 Messwertausgang 2
11 .. 16 Messbereichsein- und
–ausgänge 1
26 .. 31 Messbereichsein- und
–ausgänge 2
20 .. 25 Verbindung zum
Buskoppler
1 – 2 – 3 Netzspannung
Hinweise
grün
braun
weiss
gelb
Die Relaisausgänge können Sie frei
konfigurieren ( Referenzhandbuch).
0/4 .. 20 mA, max. Bürde 600 
Wenn unbenutzt diese Klemmen
mit einer Brücke kurzschliessen.
 Referenzhandbuch
85 .. 264 V; 47 .. 63 Hz bzw.
24 VDC; 25 W
10210D/5
