LAN-Status-LED

Der RJ-45-Anschluss hat zwei LEDs in den oberen Ecken. In der unten dargestellten Ansicht zeigt die LED in der oberen linken Ecke die
Verbindungsintegrität an und die in der oberen rechten Ecke die Netzwerkaktivität.

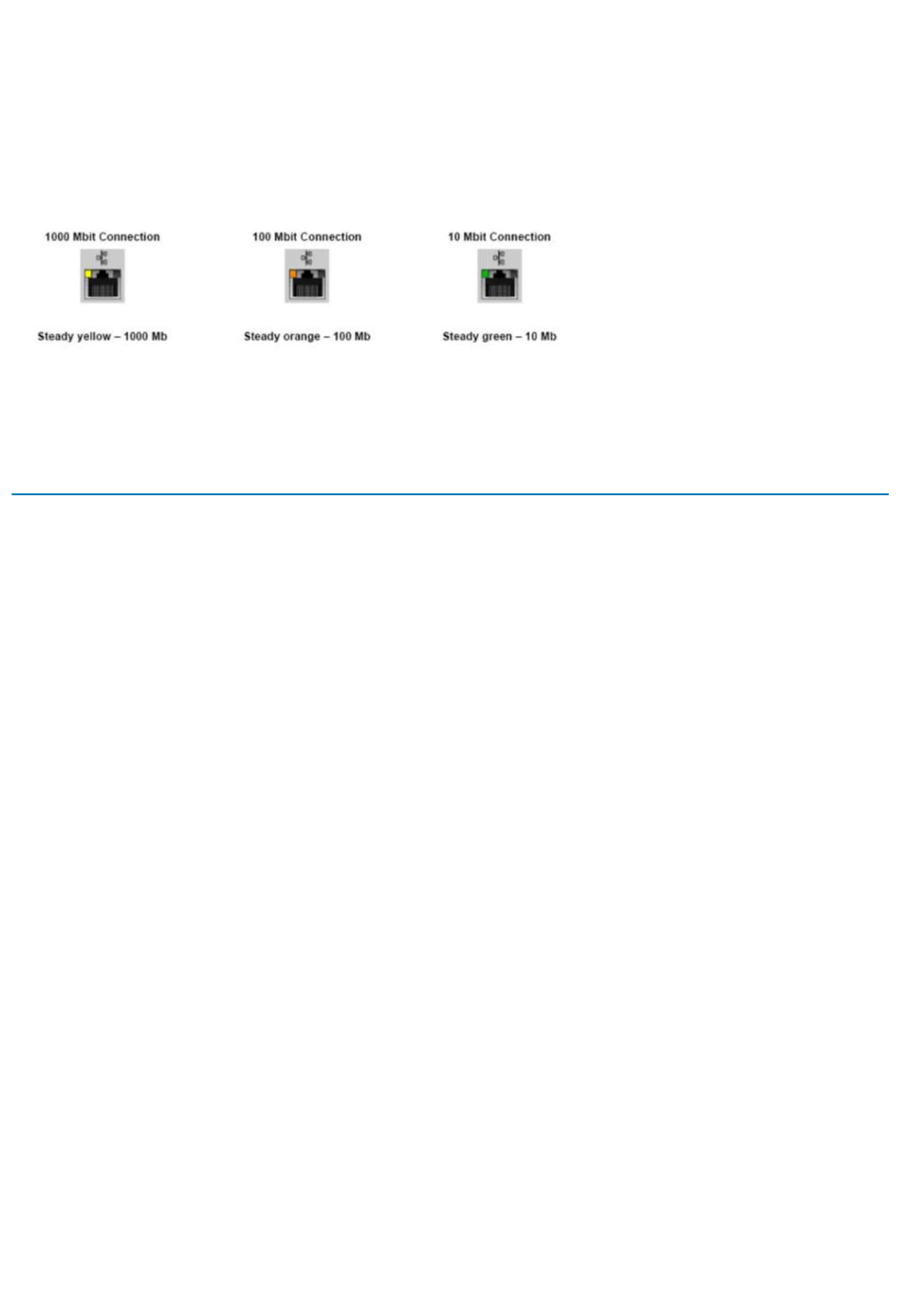

Die LED zur Anzeige der Verbindungsintegrität kann in drei Farben leuchten: Grün, Orange und Gelb. Diese verschiedene Farben
kennzeichnen drei mögliche Geschwindigkeiten der Netzwerkverbindung: 10 Mbit/s, 100 Mbit/s und 1 000 Mbit/s. Diese LED-Zustände
sind in der Abbildung unten dargestellt. Die Netzwerkaktivitäts-LED ist immer gelb und blinkt, wenn Netzwerk-Datenverkehr stattfindet.
Der LAN-Controller unterstützt zwei Status-LEDs. Eine Verbindungs-LED zeigt die aktuell unterstützte Übertragungsrate (10, 100 oder
1 000 Mbit/s) an, während die Aktivitäts-LED anzeigt, ob die Karte Daten empfängt oder überträgt. In der folgenden Tabelle wird der
betrieb der LEDs beschrieben.
Tabelle 6. Status-LEDs
LED
Aktivität
Link

Akkustatusanzeigen

Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes:
Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter angeschlossen, der nicht von Dell
und weiß blinkend stammt.
Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter.
blinkend und
stetig weiß
leuchtend
Konstant gelb Schwerwiegender Akkufehler bei angeschlossenem Netzadapter.
blinkend
Aus Akku vollständig geladen, Netzadapter angeschlossen.
Weiße Akku wird geladen, Netzadapter angeschlossen.
Anzeigeleuchte an
82 Diagnostics (Diagnose)
Status
Gelb
Aus
Grün
Orange
Gelb
Beschreibung
Der LAN-Controller empfängt oder
überträgt Daten
Der LAN-Controller ist inaktiv
Der LAN-Controller arbeitet im Bereich
10 Mbit/s
Der LAN-Controller arbeitet im Bereich
100 Mbit/s
Der LAN-Controller arbeitet im Bereich
1 000 Mbit/s (Gigabit)
