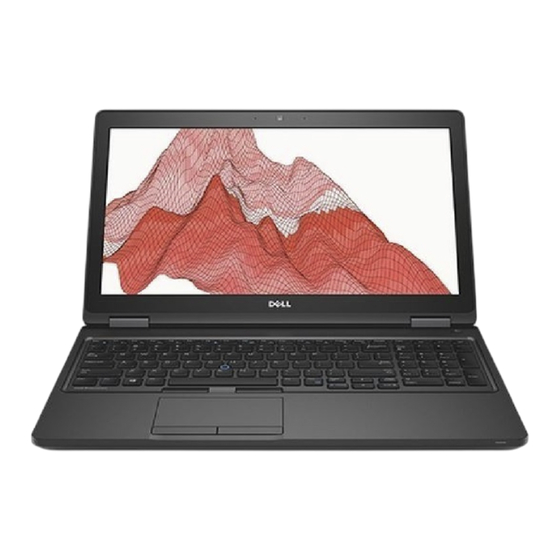

Dell Precision 3520
Benutzerhandbuch
Vorschriftenmodell: P60F
Vorschriftentyp: P60F001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 3520

Inhaltszusammenfassung für Dell Precision 3520

  • Seite 1 Dell Precision 3520 Benutzerhandbuch Vorschriftenmodell: P60F Vorschriftentyp: P60F001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................7 Sicherheitshinweise................................7 Vor der Arbeit an Komponenten im Innern des Computers..................... 7 Ausschalten des Computers — Windows 10........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 2 Entfernen und Einbauen von Komponenten..................9 Empfohlene Werkzeuge................................9 SIM-Platine (Subscriber Identity Module)..........................9 Einsetzen der Subscriber Identification Module (SIM)-Karte..................9...
  • Seite 4 Netzanschluss-Port................................24 Entfernen des Netzanschlusses..........................24 Installieren des Netzanschlusses..........................25 Gehäuserahmen...................................25 Entfernen des Gehäuserahmens..........................25 Einsetzen des Gehäuserahmens..........................27 Systemplatine..................................27 Entfernen der Systemplatine............................27 Einbauen der Systemplatine............................30 SmartCard-Modul................................30 Entfernen des SmartCard-Lesegeräts........................30 Einbauen des SmartCard-Lesegeräts......................... 32 LED-Platine..................................32 Entfernen der LED-Platine............................32 Einbauen der LED-Platine.............................33 Lautsprecher..................................
  • Seite 5 Intel HD-Grafiktreiber..............................51 Herunterladen von Treibern............................51 Anzeigeoptionen...................................51 Bestimmen des Bildschirmadapters..........................51 Ändern der Bildschirmauflösung...........................51 Drehen des Bildschirms..............................52 Einstellen der Helligkeit bei Windows 10........................52 Reinigen des Bildschirms.............................. 52 Verwenden des Touchscreens bei Windows 10......................53 Verbinden mit externen Anzeigegeräten........................53 Realtek ALC3246 Waves MaxxAudio Pro Controller......................53 Herunterladen der Audiotreiber...........................
  • Seite 6 Touchpad....................................77 Akku – Technische Daten..............................77 Netzadapter..................................78 Abmessungen und Gewicht............................... 78 Umgebungsbedingungen..............................79 6 Diagnostics (Diagnose)....................... 80 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..80 Gerätestatusanzeigen................................81 LAN-Status-LED..................................82 Akkustatusanzeigen................................82 7 Kontaktaufnahme mit Dell......................83 Inhaltsverzeichnis...

  • Seite 7: Arbeiten Am Computer

    Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 8: Ausschalten Des Computers - Windows 10

    Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Bauen Sie den Akku wieder ein.

  • Seite 9: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. 1 • Kunststoffstift ANMERKUNG: Der Schraubenzieher Nr. 0 ist für Schrauben 0-1 und der Schraubenzieher Nr. 1 für Schrauben 2-4 SIM-Platine (Subscriber Identity Module) Einsetzen der Subscriber Identification Module (SIM)- Karte...

  • Seite 10: Bodenabdeckung

    3. Entfernen Sie die SIM-Karte aus dem SIM-Kartenfach. 4. Schieben Sie das SIM-Kartenfach so in den Steckplatz, dass es hörbar einrastet. Bodenabdeckung Entfernen der Bodenabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2.

  • Seite 11: Einbauen Der Bodenabdeckung

    Biegen oder Zerdrücken eines Lithium-Ionen-Akkus gefährlich sein kann. In einem solchen Fall sollte das gesamte System ausgetauscht werden. Kontaktieren Sie https://www.dell.com/support für Hilfe und weitere Anweisungen. • Erwerben Sie ausschließlich Original-Akkus von https://www.dell.com oder autorisierten Dell Partnern und Resellern. Entfernen und Einbauen von Komponenten...

  • Seite 12: Entfernen Des Akkus

    Entfernen des Akkus ANMERKUNG: Ein 92-Wh-Akku erfordert die Verwendung einer M.2-Karte und ein 68-Wh-Akku entweder eine M.2- Karte oder ein 7-mm-SATA-Laufwerk. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Abdeckung an der Unterseite.

  • Seite 13: Ssd-Festplatte (Solid-State Drive)

    SSD-Festplatte (Solid-State Drive) Entfernen des M.2-SSD-Laufwerks (Solid State Drive) 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. Zum Entfernen des SSD: a) Entfernen Sie das Klebeband, das sich über der SSD-Karte befindet [1]. b) Entfernen Sie die M2x3-Schraube, mit der das SSD am Computer befestigt ist [2].

  • Seite 14: Festplattenlaufwerk

    4. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk Entfernen der Festplattenbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 15: Knopfzellenbatterie

    Bodenabdeckung 5. Befolgen Sie die Schritte unter Nach Abschluss der Arbeiten im Inneren des Systems. Knopfzellenbatterie Entfernen der Knopfzellenbatterie 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3.

  • Seite 16: Wlan-Karte

    WLAN-Karte Entfernen der WLAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. So entfernen Sie die WLAN-Karte: a) Entfernen Sie die M2x3-Schraube, mit der die WLAN-Karte am Computer befestigt ist [1]. b) Entfernen Sie die Metallklammer, mit der die WLAN-Kabel befestigt sind [2].

  • Seite 17: Wwan-Karte

    6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. WWAN-Karte Entfernen der WWAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3.

  • Seite 18: Speichermodul

    Speichermodul Entfernen des Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. So entfernen Sie das Speicher-Modul: a) Ziehen Sie an den Clips, die das Speichermodul sichern, bis dieses herausspringt [1]. b) Heben Sie das Speichermodul aus dem Steckplatz heraus [2].

  • Seite 19: Tastatur

    Tastatur Entfernen des Tastaturrahmens 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Hebeln Sie den Tastaturrahmen an den Kanten ab [1] und heben Sie ihn aus dem Computer heraus [2]. ANMERKUNG: Sie benötigen möglicherweise einen Kunststoffstift, um den Tastaturrahmen an den Kanten abzuhebeln.
  • Seite 20 4. So entfernen Sie die Tastatur: a) Entfernen Sie die M2x2-Schrauben, mit denen die Tastatur am Computer befestigt ist [1]. b) Hebeln Sie die Tastatur vom Rand des Computers ab [2]. Entfernen und Einbauen von Komponenten...
  • Seite 21 5. Ziehen und heben Sie die Tastatur aus dem Computer heraus. Entfernen und Einbauen von Komponenten...

  • Seite 22: Einbauen Der Tastatur

    Einbauen der Tastatur 1. Richten Sie den Tastaturrahmen an den Tasten auf dem Computer aus. 2. Ziehen Sie die M2x2,5-Schrauben fest, mit denen die Tastatur am Computer befestigt wird. 3. Schließen Sie das Tastaturkabel, das Touchpad-Kabel, das Trackstick-Kabel und die (optionale) Hintergrundbeleuchtung an die Anschlüsse auf der Systemplatine an.
  • Seite 23 Bodenabdeckung Akku 3. So entfernen Sie die Kühlkörperbaugruppe: a) Trennen Sie das Kabel der Kühlkörperbaugruppe [1] und entfernen Sie die Schrauben, mit denen die Baugruppe an der Systemplatine [2] befestigt ist. b) Entfernen Sie die M2x3-Schrauben, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist [1]. ANMERKUNG: Entfernen Sie Schrauben, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist, in der Reihenfolge der für die Baugruppe angezeigten Beschriftung [1, 2, 3, 4, 5, 6].

  • Seite 24: Einbauen Der Kühlkörperbaugruppe

    Einbauen der Kühlkörperbaugruppe 1. Platzieren Sie die Kühlkörperbaugruppe auf der Systemplatine und richten Sie sie mit den Schraubenhalterungen aus. 2. Ziehen Sie die M2x3-Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. ANMERKUNG: Ziehen Sie die Schrauben auf der Systemplatine in der Reihenfolge der Beschriftungen fest [1, 2, 3, 4, 5, 6].

  • Seite 25: Installieren Des Netzanschlusses

    Installieren des Netzanschlusses 1. Schieben Sie den Netzadapteranschluss in den Anschluss am Computersockel. 2. Setzen Sie die Metallhalterung auf den Stromversorgungsanschluss. 3. Ziehen Sie die M2x3-Schraube fest, um die Metallhalterung am Netzanschluss-Port auf dem Computer zu befestigen. 4. Verbinden Sie das Netzanschlusskabel mit dem Anschluss auf der Systemplatine. 5.
  • Seite 26 a) Lösen Sie die WLAN- und WWAN-Kabel aus ihren Kabelführungskanälen [1]. b) Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine [2]. c) Heben Sie den Riegel an und trennen Sie das Tastaturkabel, das Touchpad-Kabel und das Pointstick-Kabel vom Anschluss [3, 4, 5, 4.

  • Seite 27: Einsetzen Des Gehäuserahmens

    Einsetzen des Gehäuserahmens 1. Setzen Sie den Gehäuserahmen auf den Computer und ziehen Sie die Schrauben (M2x5, M2x3) fest. 2. Schließen Sie das Lautsprecherkabel, das Tastaturkabel, das Touchpad-Kabel und Pointstick-Kabel an. 3. Trennen Sie das WLAN- und das WWAN-Kabel. ANMERKUNG: Stellen Sie sicher, dass das Kabel der Knopfzellenbatterie korrekt verlegt ist, damit das Kabel nicht beschädigt wird.
  • Seite 28 Speichermodul Kühlkörperbaugruppe Knopfzellenbatterie Netzanschluss-Port Gehäuserahmen 3. So lösen Sie die Systemplatine: a) Entfernen Sie die M2x3-Schrauben, mit denen die WLAN-Metallhalterung befestigt ist [1]. b) Heben Sie die Metalllasche an, mit dem das Bildschirmkabel befestigt ist [2]. c) Trennen Sie das Bildschirmkabel vom Anschluss auf der Systemplatine [3]. d) Trennen Sie das Stromkabel [4].
  • Seite 29 5. Entfernen Sie die M2x3-Schrauben und heben Sie die Systemplatine aus dem Computer heraus [1, 2]. Entfernen und Einbauen von Komponenten...

  • Seite 30: Einbauen Der Systemplatine

    Einbauen der Systemplatine 1. Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus. 2. Ziehen Sie die M2x3-Schrauben fest, um die Systemplatine am Computer zu befestigen. 3. Platzieren Sie die Metallhalterung und ziehen Sie die M2x5-Schrauben auf der Systemplatine fest. ANMERKUNG: Bei der Metallhalterung handelt es sich um die Halterung des USB-C-Anschlusses.
  • Seite 31 4. So entfernen Sie das SmartCard-Lesegerät: a) Entfernen Sie die M2x3-Schrauben, mit denen die Platine des SmartCard-Lesegeräts an der Handballenstütze befestigt ist [1]. b) Drücken Sie auf die Platine des SmartCard-Lesegeräts, um sie zu lösen [2]. Entfernen und Einbauen von Komponenten...

  • Seite 32: Einbauen Des Smartcard-Lesegeräts

    Einbauen des SmartCard-Lesegeräts 1. Platzieren Sie das SmartCard-Lesegerät auf dem Computer. 2. Ziehen Sie die M2x3-Schrauben fest, um das SmartCard-Lesegerät am Computer zu befestigen. 3. Befestigen Sie das Kabel des SmartCard-Lesegeräts und schließen Sie das Kabel an den Anschluss an. 4.

  • Seite 33: Einbauen Der Led-Platine

    WWAN-Karte SSD-Karte oder Festplattenlaufwerk Gehäuserahmen 3. So entfernen Sie die LED-Platine: a) Heben Sie den Riegel an und trennen Sie das LED-Platinenkabel vom Anschluss auf der LED-Platine [1]. b) Entfernen Sie die M2x3-Schraube, mit der die LED-Platine am Computer befestigt ist [2]. c) Heben Sie die LED-Platine aus dem Computer heraus [3].

  • Seite 34: Lautsprecher

    Lautsprecher Entfernen des Lautsprechers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte SSD-Karte oder Festplattenlaufwerk Gehäuserahmen 3. So trennen Sie die Kabel: ANMERKUNG: Lautsprecherkabel werden zum Entfernen des Gehäuserahmens getrennt. a) Heben Sie den Riegel an und trennen Sie das LED-Platinenkabel [1].

  • Seite 35: Einbauen Des Lautsprechers

    Einbauen des Lautsprechers 1. Richten Sie die Lautsprecher an den Steckplätzen am Computer aus. 2. Führen Sie das Lautsprecherkabel durch die Halteklammern durch die Kabelführung. 3. Verbinden Sie das Lautsprecher- und LED-Platinenkabel auf dem Computer. 4. Bauen Sie folgende Komponenten ein: Gehäuserahmen SSD-Karte oder...

  • Seite 36: Einbauen Der Scharnierabdeckung

    Einbauen der Scharnierabdeckung 1. Platzieren Sie die Scharnierklammer und richten Sie sie mit den Schraubenhalterungen am Computer aus. 2. Ziehen Sie die M2x3-Schrauben (Außendurchmesser 4,5) fest, um die Bildschirmbaugruppe am Computer zu befestigen. 3. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung 4.
  • Seite 37 4. So entfernen Sie Scharnierschrauben: a) Entfernen Sie die M2x5-Schrauben, mit denen die Bildschirmbaugruppe befestigt ist [1]. b) Nehmen Sie die Antennenkabel und das Bildschirmkabel aus den Kabelführungskanälen heraus [2, 3]. Entfernen und Einbauen von Komponenten...
  • Seite 38 5. Drehen Sie den Computer um. 6. So entfernen Sie die Bildschirmbaugruppe: a) Entfernen Sie die M2x5-Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist [1]. b) Öffnen Sie den Bildschirm [2]. Entfernen und Einbauen von Komponenten...
  • Seite 39 7. Heben Sie die Bildschirmbaugruppe aus dem Computer heraus. Entfernen und Einbauen von Komponenten...

  • Seite 40: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe 1. Platzieren Sie die Bildschirmbaugruppe und richten Sie sie mit den Schraubenhalterungen am Computer aus. 2. Ziehen Sie die M2x5-Schrauben fest, um die Bildschirmbaugruppe am Computer zu befestigen. 3. Drehen Sie den Computer um. 4. Führen Sie das Bildschirmkabel durch die Kabelführung und die Antennenkabel, indem Sie es durch das Loch schieben. 5.

  • Seite 41: Einbauen Der Bildschirmblende

    VORSICHT: An der Rückseite der Bildschirmblende befindet sich ein stark haftendes Klebeband, das die Blende mit dem LCD verbindet. Es kann einige Kraft kosten, die Blende vom LCD zu lösen, und Sie müssen dabei vorsichtig vorgehen, um das LCD nicht versehentlich zu beschädigen.

  • Seite 42: Einbauen Des Bildschirmscharniers

    WLAN-Karte Scharnierabdeckung Bildschirmbaugruppe Bildschirmblende 3. So entfernen Sie das Bildschirmscharnier: a) Entfernen Sie die M2,5x3,5-Schrauben, mit denen das Bildschirmscharnier an der Bildschirmbaugruppe befestigt ist [1]. b) Heben Sie das Bildschirmscharnier aus der Bildschirmbaugruppe heraus [2]. c) Wiederholen Sie den Vorgang, um das andere Bildschirmscharnier zu entfernen. Einbauen des Bildschirmscharniers 1.

  • Seite 43: Bildschirm

    Bildschirm Entfernen des Bildschirms 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WWAN-Karte WLAN-Karte Scharnierabdeckung Bildschirmbaugruppe Bildschirmblende 3. Entfernen Sie die M2x3-Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1], heben sie Bildschirm an und drehen Sie ihn um, um auf das eDP-Kabel zugreifen zu können [2].

  • Seite 44: Einbauen Des Bildschirms

    Einbauen des Bildschirms 1. Schließen Sie das eDP-Kabel an den Anschluss an und bringen Sie das blaue Klebeband wieder an. 2. Befestigen Sie das eDP-Kabel mit dem Klebeband. 3. Tauschen Sie den Bildschirm aus und richten Sie ihn mit den Schraubenhalterungen an der Bildschirmbaugruppe aus. 4.

  • Seite 45: Einbauen Des Edp-Kabels

    Akku WWAN-Karte WLAN-Karte Bildschirmbaugruppe Bildschirmblende Display 3. Lösen Sie das eDP-Kabel vom Klebeband ab, um es vom Bildschirm zu entfernen. Einbauen des eDP-Kabels 1. Befestigen Sie das eDP-Kabel an der Bildschirmbaugruppe. 2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Scharnierabdeckung WWAN-Karte WLAN-Karte...

  • Seite 46: Einbauen Der Kamera

    WLAN-Karte WWAN-Karte Scharnierabdeckung Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie die Kamera: a) Trennen Sie das Kamerakabel vom Anschluss [1]. b) Heben Sie die Kamera vom Bildschirm ab [2]. Einbauen der Kamera 1. Setzen Sie die Kamera auf die Bildschirmbaugruppe. 2.

  • Seite 47: Handballenauflage

    Handballenauflage Wiedereinbauen der Handballenstütze 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Tastatur WLAN-Karte WWAN-Karte SSD-Karte oder Festplattenlaufwerk Speichermodul Kühlkörperbaugruppe Knopfzellenbatterie Gehäuserahmen Systemplatine Scharnierabdeckung Bildschirmbaugruppe ANMERKUNG: Die verbleibende Komponente ist die Handballenstütze.
  • Seite 48 WLAN-Karte Tastatur Akku Bodenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...

  • Seite 49: Technologie Und Komponenten

    Technologie und Komponenten Netzadapter Im Lieferumfang dieses Laptops ist ein Netzadapter mit 130 W enthalten (mit 7,4-mm-Stecker). WARNUNG: Ziehen Sie beim Trennen des Netzadapterkabels vom Laptop am Kabelstecker, und nicht am Kabel selbst, und ziehen Sie diesen fest, aber nicht ruckartig ab, damit das Kabel nicht beschädigt wird. WARNUNG: Der Netzadapter funktioniert mit allen Steckdosen weltweit.

  • Seite 50: Überprüfen Der Prozessornutzung Im Ressourcenmonitor

    Herunterladen des Chipsatz-Treibers 1. Schalten Sie das Laptop ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Laptops ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Laptop-Modell.

  • Seite 51: Intel Hd-Grafiktreiber

    Nach der Installation Herunterladen von Treibern 1. Schalten Sie das Laptop ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Laptops ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Laptop-Modell.

  • Seite 52: Drehen Des Bildschirms

    Drehen des Bildschirms 1. Drücken und halten Sie es auf dem Desktop-Bildschirm. Ein Untermenü wird angezeigt. 2. Wählen Sie Graphic Options (Grafikoptionen) > Rotation und wählen Sie aus den folgenden Optionen aus: • Drehen auf Normal • Um 90 Grad drehen •...

  • Seite 53: Verwenden Des Touchscreens Bei Windows 10

    High-Definition-Audio-Codec für Windows-Desktops und -Laptops. Herunterladen der Audiotreiber 1. Schalten Sie das Laptop ein. 2. Rufen Sie die Website www.dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Laptop-Modell.

  • Seite 54: Bestimmen Des Audio-Controller Bei Windows 10

    Bestimmen der Festplatte im BIOS 1. Schalten Sie das System ein oder starten Sie es neu. 2. Wenn das Dell-Logo angezeigt wird, führen Sie die folgende Aktion durch, um das BIOS-Setup-Programm aufzurufen: • Mit Tastatur – Tippen Sie auf F2, bis die Meldung „Aufrufen des BIOS-Setup“ angezeigt wird. Um das Systemstart-Menü...

  • Seite 55: Kamerafunktionen

    Das Festplattenlaufwerk finden Sie unter Systeminformationen in der Gruppe Allgemein. Kamerafunktionen Dieser Laptop wird mit einer nach vorne ausgerichteten Kamera mit einer Bildauflösung von (maximal) 1280 x 720 geliefert. ANMERKUNG: Die Kamera befindet sich mittig am oberen Bildschirmrand. Bestimmen der Kamera im Geräte-Manager bei Windows 1.

  • Seite 56: Arbeitsspeichermerkmale

    Überprüfen des Systemspeichers im System-Setup (BIOS) 1. Schalten Sie das System ein oder starten Sie es neu. 2. Führen Sie eine der folgenden Aktionen durch, nachdem das Dell Logo angezeigt wird: • Mit Tastatur - Tippen Sie auf F2, bis die Meldung „Aufrufen des BIOS-Setup“ angezeigt wird. Um das Systemstart-Menü...

  • Seite 57: Testen Des Arbeitsspeicher Über Epsa

    Die Informationen zum Arbeitsspeicher werden im rechten Fenster angezeigt. Testen des Arbeitsspeicher über ePSA 1. Schalten Sie das System ein oder starten Sie es neu. 2. Führen Sie eine der folgenden Aktionen durch, nachdem das Dell Logo angezeigt wird: • Mit Tastatur: Drücken Sie F12.

  • Seite 58: Realtek Hd-Audiotreiber

    DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern auf dem System wird der neue ON-FLASH-FLASH- oder ON-FLASH-ON-Fehlercode angezeigt. Wenn alle Speicher ausfallen, lässt sich das LCD-Display nicht einschalten. Beheben Sie mögliche Speicherfehler, indem Sie funktionierende Speichermodule in Speicheranschlüssen an der Unterseite des Systems oder unter der Tastatur ausprobieren, wie in einigen tragbaren Systemen.

  • Seite 59: Optionen Des System-Setup

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: Sie können: •...

  • Seite 60: System-Setup - Übersicht

    Wenn Sie zu lange gewartet haben und bereits das Betriebssystem-Logo angezeigt wird, warten Sie, bis der Desktop angezeigt wird. Fahren Sie dann den Computer herunter und versuchen Sie es erneut. ANMERKUNG: Nach Anzeige des Dell-Logos können Sie auch die Taste F12 drücken und dann das BIOS-Setup auswählen. Optionen des Bildschirms „General“ (Allgemein) In diesem Abschnitt werden die primären Hardwarefunktionen des Computers aufgelistet.

  • Seite 61: Beschreibung

    Option Beschreibung Minimale Taktrate, Maximale Taktrate, L2-Cache des Prozessors, L3-Cache des Prozessors, HT-Fähigkeit und 64-Bit-Technologie). • Device Information (Geräteinformationen): Angezeigt werden Primary Hard Drive, M.2 SATA2, M.2 SATA, M.2 PCIe SSD-0, LOM MAC Address, Video Controller, Video BIOS Version, Video Memory, Panel Type, Native Resolution, Audio Controller, Wi-Fi Device, WiGig Device, Cellular Device, Bluetooth Device.
  • Seite 62 Enable Thunderbolt Ports (Thunderbolt-Anschlüsse aktivieren ) – standardmäßig aktiviert • Enable Thunderbolt Boot Support (Thunderbolt-Start-Unterstützung aktivieren) • Always Allow Dell Docks (Dell-Dockingstationen immer zulassen) – standardmäßig aktiviert • Enable Thunderbolt (and PCIe behind TBT) (Thunderbolt (und PCIe hinter TBT) vor dem Start aktivieren) •...

  • Seite 63: Bildschirm Optionen

    Option Beschreibung Keyboard Mit dieser Option wird die Helligkeit bei Akkubetrieb nach einer gewissen Zeitüberschreitung abgedunkelt. Die Backlight Timeout eigentliche Tastaturbeleuchtung ist nicht betroffen. Die Tastaturbeleuchtung unterstützt auch weiterhin die on Battery verschiedenen Beleuchtungsstufen. Dieses Feld hat Auswirkungen, wenn die Hintergrundbeleuchtung aktiviert ist. •...
  • Seite 64 Option Beschreibung M.2 SATA SSD Ermöglicht das Einrichten, Ändern oder Löschen des M.2 SATA SSD-Kennworts. Password ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. Standardeinstellung: Not set (Nicht eingestellt) Strong Password Ermöglicht die Erzwingung der Option, immer sichere Kennwörter festzulegen. Standardeinstellung: Enable Strong Password (Sicheres Kennwort aktivieren) ist nicht ausgewählt. ANMERKUNG: Wenn „Strong Password“...

  • Seite 65: Optionen Des Bildschirms „Secure Boot" (Sicherer Start)

    Option Beschreibung Enable CPU XD Support (Aktivieren der CPU-XD-Unterstützung) (Standardeinstellung) OROM Keyboard Ermöglicht die Festlegung einer Zugriffsoption auf die Option-ROM-Konfigurationsbildschirme mithilfe von Access Hotkeys während des Starts. Die Optionen sind: • Aktivieren • One Time Enable (Einmalig aktivieren) • Disable (Deaktivieren) Standardeinstellung: Enable (Aktivieren) Admin Setup Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist.

  • Seite 66: Intel Software Guard Extensions

    Intel Software Guard Extensions Option Beschreibung Intel SGX Enable Dieses Feld ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Die Optionen sind: • Disabled (Deaktiviert) • Enabled (Aktiviert) •...
  • Seite 67 System-Setup die Energieversorgung aller USB-Anschlüsse, um Energie zu sparen. • Enable USB Wake Support (USB Wake Support aktivieren) • Wake on Dell USB-C Dock (Reaktivierung des Dell USB-C-Docks) – standardmäßig aktiviert Wireless Radio Ermöglicht die Aktivierung oder Deaktivierung der Funktion, die automatisch zwischen kabelgebundenen und Control Wireless-Netzwerken wechselt, ohne von einer physischen Verbindung abhängig zu sein.

  • Seite 68: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)

    Option Beschreibung • OS Automatic selection (Automatische Betriebssystemauswahl) • Force S3 (S3 erzwingen) – standardmäßig aktiviert Type-C Connector Diese Option ermöglicht Ihnen das Festlegen der maximalen Leistungsaufnahme über den Typ-C-Anschluss. Power • 7.5 Watts (7,5 Watt) – standardmäßig aktiviert • 15 Watts (15 Watt) Optionen des Bildschirms „POST Behavior“...

  • Seite 69: Optionen Des Bildschirms „Virtualization Support" (Unterstützung Der Virtualisierung)

    Option Beschreibung Full Screen Logo Diese Option zeigt ein Vollbildschirmlogo, wenn das Bild mit der Bildschirmauflösung übereinstimmt. • Enable Full Screen Logo (Vollbildschirmlogo aktivieren) Warnings and Diese Option bewirkt, dass der Startvorgang nur angehalten wird, wenn Warnungen oder Fehler erkannt werden. Error •...

  • Seite 70: Optionen Des Bildschirms „Maintenance" (Wartung)

    Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).

  • Seite 71: System- Und Setup-Kennwort

    Der Abschnitt „Drivers and Downloads“ (Treiber und Downloads) wird angezeigt. 7. Klicken Sie auf Find it myself (Selbst suchen). 8. Klicken Sie auf BIOS zur Anzeige der BIOS-Versionen. 9. Suchen Sie die neueste BIOS-Datei und klicken Sie auf Download (Herunterladen). 10.

  • Seite 72: Vorhandenenes System- Und/Oder Setup-Kennwort Löschen Oder Ändern

    Vorhandenenes System- und/oder Setup-Kennwort löschen oder ändern Stellen Sie sicher, dass die Option Password Status (Kennwortstatus) (im System-Setup ) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorsie versuchen zu löschen oder ändern Sie das vorhandene System- und/oder Setup-Kennwort zu. Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist.

  • Seite 73: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: • Windows 10: Klicken oder tippen Sie auf Start > Settings > System > About. Themen: • System • Prozessor • Arbeitsspeicher • Speicherspezifikationen •...

  • Seite 74: Arbeitsspeicher

    Der Intel Xeon-Prozessor unterstützt sowohl Speicher mit ECC (Error Correcting Code) als auch ohne ECC, da Sie auf Dell.com mit beiden Optionen ein System erstellen können. Der Intel Core-Prozessor unterstützt nur Speicher ohne ECC, da Sie nur ein System mit Speicher ohne ECC erstellen können.

  • Seite 75: Video

    Video Funktion Technische Daten Auf Systemplatine integriert, hardwarebeschleunigt Grafikkarten Grafikkarte Intel HD 630 (Quad Core) NVIDIA QuadroM620 Grafikkarte Intel HD P630 (Xeon) Datenbus Integrierte Videokarte Unterstützung für • 19-poliger HDMI-Anschluss externe Anzeigen • 15-poliger VGA-Anschluss • DisplayPort über Type-C-Anschluss Kamera Funktion Technische Daten Kameraauflösung...

  • Seite 76: Kontaktlose Smartcard - Technische Daten

    Funktion Technische Daten Speicherkartenles Unterstützung von bis zu SD4.0 micro-SIM Ein extern (optional) (uSIM)-Karte USB-Anschluss Verfügt über eine Option: • Ein DisplayPort-Anschluss über USB Typ C mit optionalem Thunderbolt-3-Kabel Docking-Port Kontaktlose SmartCard – Technische Daten Funktion Technische Daten Unterstützte BTO mit USH Smart Cards/ Technologien Kontakt-SmartCard –...

  • Seite 77: Tastatur

    Funktion Technische Daten Maximale 80/80 Betrachtungswink el (horizontal) Maximale 80/80 Betrachtungswink el (vertikal) Bildpunktgröße 0,179 mm (0,007 Zoll) Blendfreies HD Maximale 1366 x 768 Auflösung Maximale 200 cd/qm Helligkeit Bildwiederholfreq 60 Hz uenz Maximale 40/40 Betrachtungswink el (horizontal) Maximale +10/-30 Betrachtungswink el (vertikal) Bildpunktgröße...

  • Seite 78: Funktion

    Funktion Technische Daten Breite 95,90 mm (3,78 Zoll) Gewicht 340 g (0,74 lb) Spannung 7,6 V DC 92 Wh : Tiefe 332,00 mm (13,07 Zoll) Höhe 7,7 mm (0,303 Zoll) Breite 96,0 mm (3,78 Zoll) Gewicht 450,00 g (0,99 lb) Spannung 11,4 V DC Lebensdauer...

  • Seite 79: Umgebungsbedingungen

    Funktion Technische Daten Tiefe • 250,65 mm (9,86 Zoll) Ausgangsgewicht: • 4,81 Pfund (2,18 kg) Umgebungsbedingungen Temperatur Technische Daten Betrieb 0 °C bis 35 °C (32 °F bis 95 °F) Bei Lagerung -40 °C bis 65 °C (-40 °F bis 149 °F) Relative Technische Daten Luftfeuchtigke...

  • Seite 80: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 81: Gerätestatusanzeigen

    5. Wählen Sie auf der linken Seite das Gerät aus und klicken Sie auf Run Tests (Test durchführen). 6. Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und wenden Sie sich an Dell. Gerätestatusanzeigen Tabelle 4. Gerätestatusanzeigen...

  • Seite 82: Lan-Status-Led

    1 000 Mbit/s (Gigabit) Akkustatusanzeigen Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter angeschlossen, der nicht von Dell und weiß blinkend stammt. Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter.

  • Seite 83: Kontaktaufnahme Mit Dell

    Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
