Bildschirm; Entfernen Des Bildschirms - Dell Precision 3520 Benutzerhandbuch

Bildschirm

Entfernen des Bildschirms

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a) Bodenabdeckung
b) Akku
c) WWAN-Karte
d) WLAN-Karte
e) Scharnierabdeckung
f) Bildschirmbaugruppe
g) Bildschirmblende

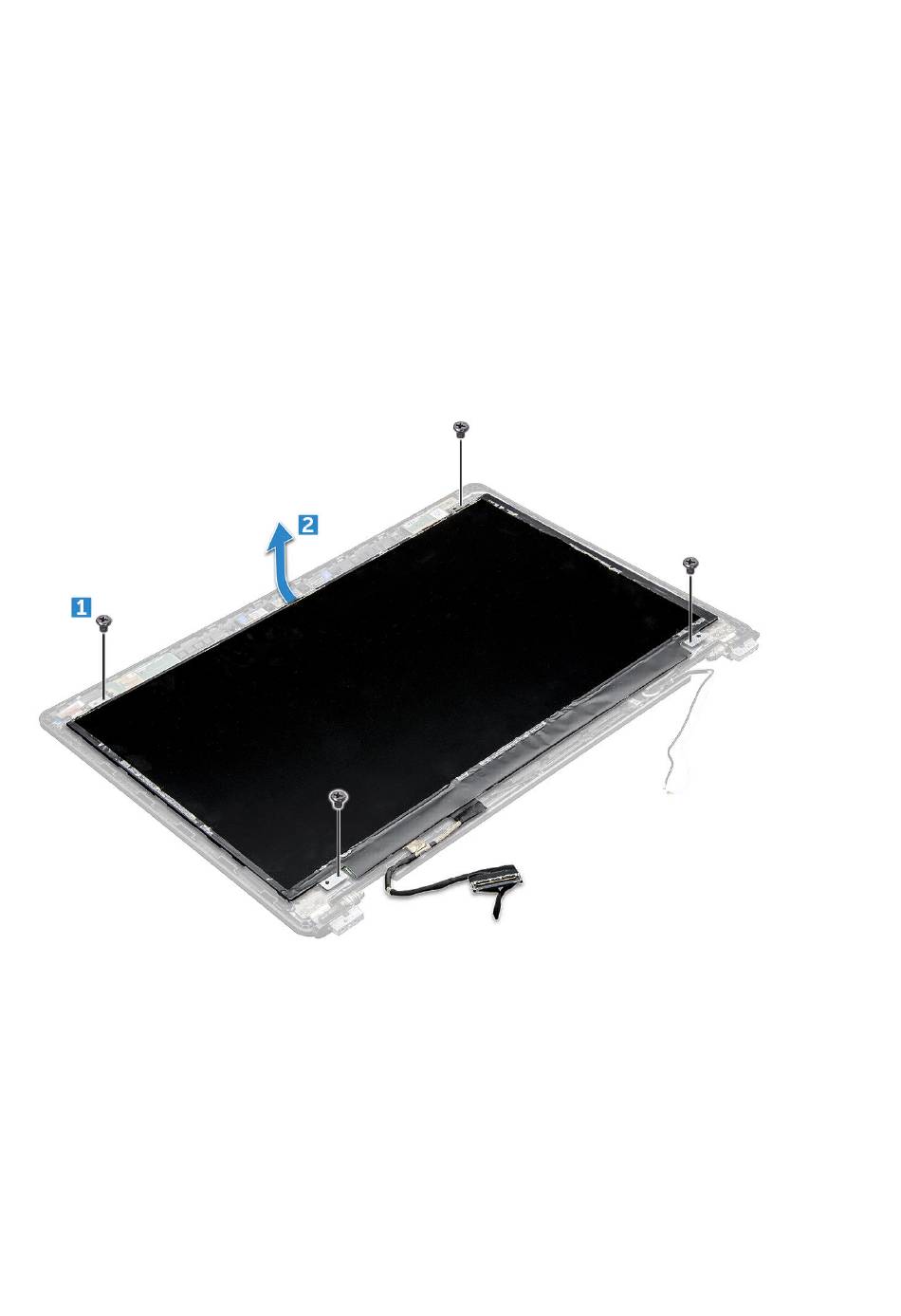

3. Entfernen Sie die M2x3-Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1], heben sie Bildschirm an und
drehen Sie ihn um, um auf das eDP-Kabel zugreifen zu können [2].
4. So bauen Sie den Bildschirm aus:
a) Ziehen Sie das Klebeband ab [1].
b) Lösen Sie das blaue Klebeband, mit dem das Bildschirmkabel befestigt ist [2].
c) Heben Sie den Riegel an und trennen Sie das Bildschirmkabel vom Bildschirm [3] [4].
Vor der Arbeit an Komponenten im Inneren des Computers.
Entfernen und Einbauen von Komponenten 43
