Einbauen Der Led-Platine - Dell Precision 3520 Benutzerhandbuch

d) WWAN-Karte
e) SSD-Karte oder Festplattenlaufwerk
f) Gehäuserahmen

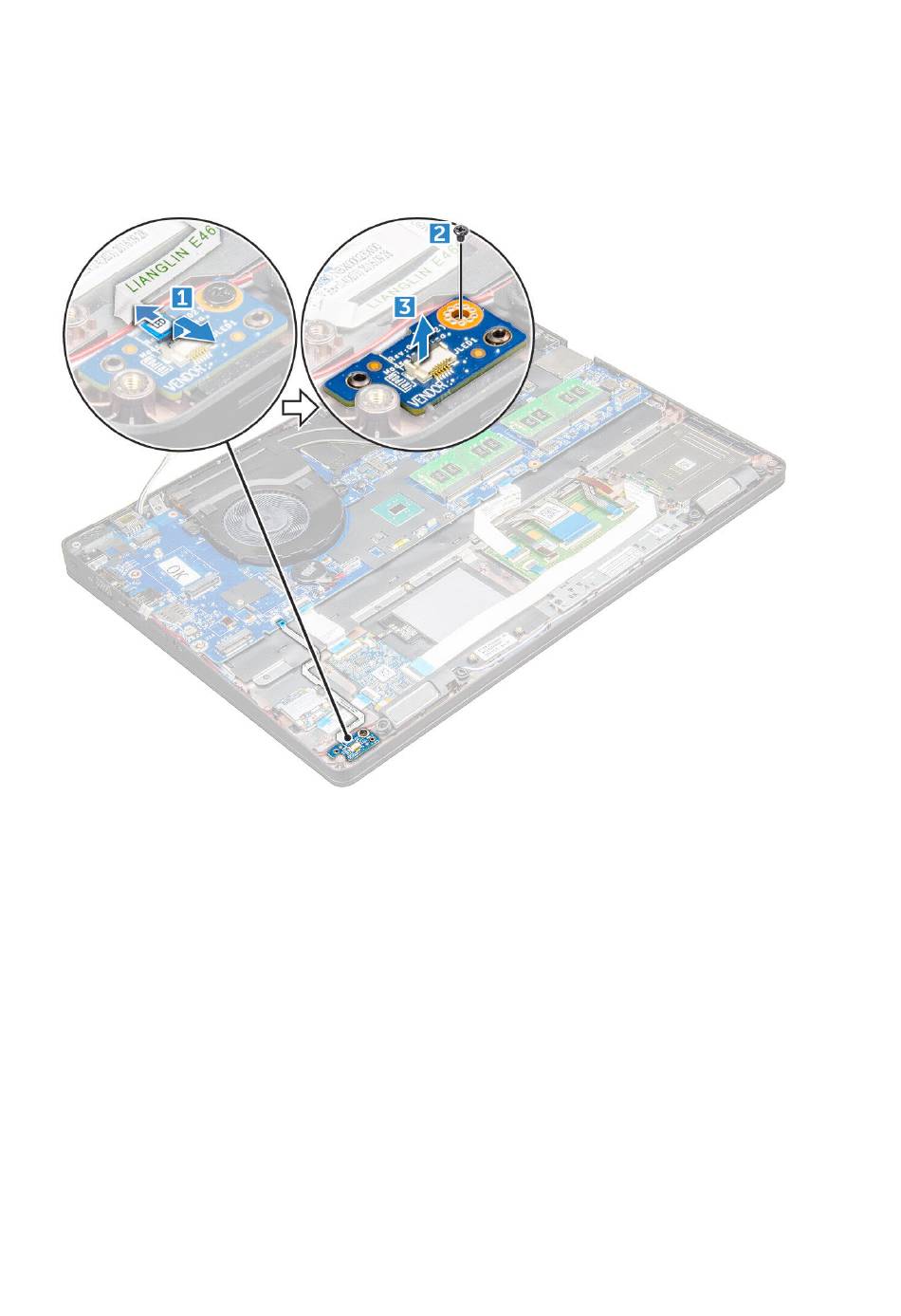

3. So entfernen Sie die LED-Platine:
a) Heben Sie den Riegel an und trennen Sie das LED-Platinenkabel vom Anschluss auf der LED-Platine [1].
b) Entfernen Sie die M2x3-Schraube, mit der die LED-Platine am Computer befestigt ist [2].
c) Heben Sie die LED-Platine aus dem Computer heraus [3].

Einbauen der LED-Platine

1. Platzieren Sie die LED-Platine auf dem Computer.
2. Ziehen Sie die M2x3-Schraube fest, mit der die LED-Platine am Computer befestigt wird.
3. Verbinden Sie das LED-Platinenkabel mit dem Anschluss auf der LED-Platine.
4. Bauen Sie folgende Komponenten ein:
a) Gehäuserahmen
b) SSD-Karte oder Festplattenlaufwerk
c) WWAN-Karte
d) WLAN-Karte
e) Akku
f) Bodenabdeckung
5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Entfernen und Einbauen von Komponenten 33
