Dell Precision 3520 Benutzerhandbuch Seite 26

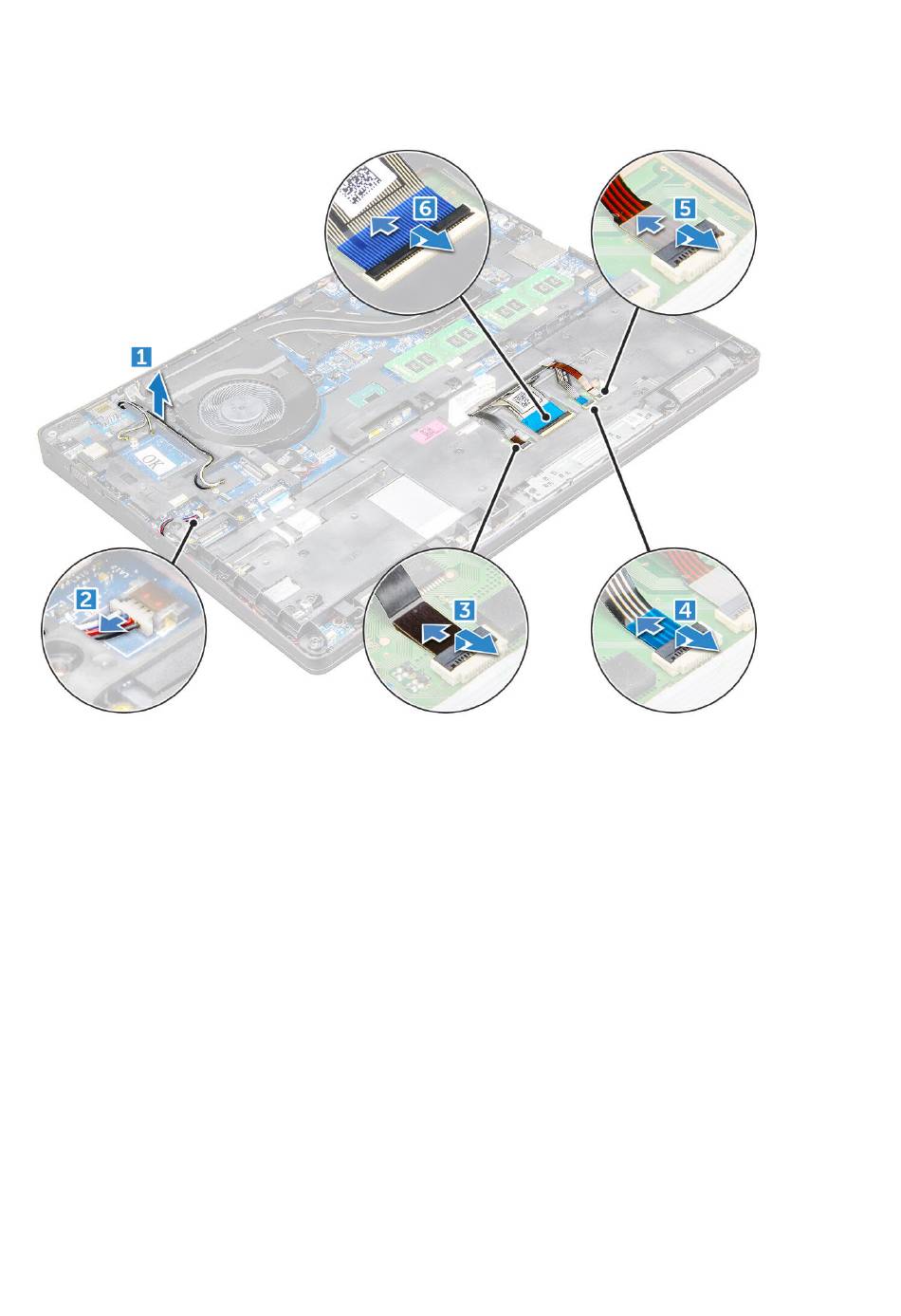

a) Lösen Sie die WLAN- und WWAN-Kabel aus ihren Kabelführungskanälen [1].
b) Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine [2].
c) Heben Sie den Riegel an und trennen Sie das Tastaturkabel, das Touchpad-Kabel und das Pointstick-Kabel vom Anschluss [3, 4, 5,
6].
4. So entfernen Sie den Gehäuserahmen:
a) Entfernen Sie die Schrauben (M2x3, M2x5), mit denen der Gehäuserahmen am Computer befestigt ist [1].
b) Heben Sie den Gehäuserahmen vom Computer ab [2].
26 Entfernen und Einbauen von Komponenten
