Einbauen der Scharnierabdeckung

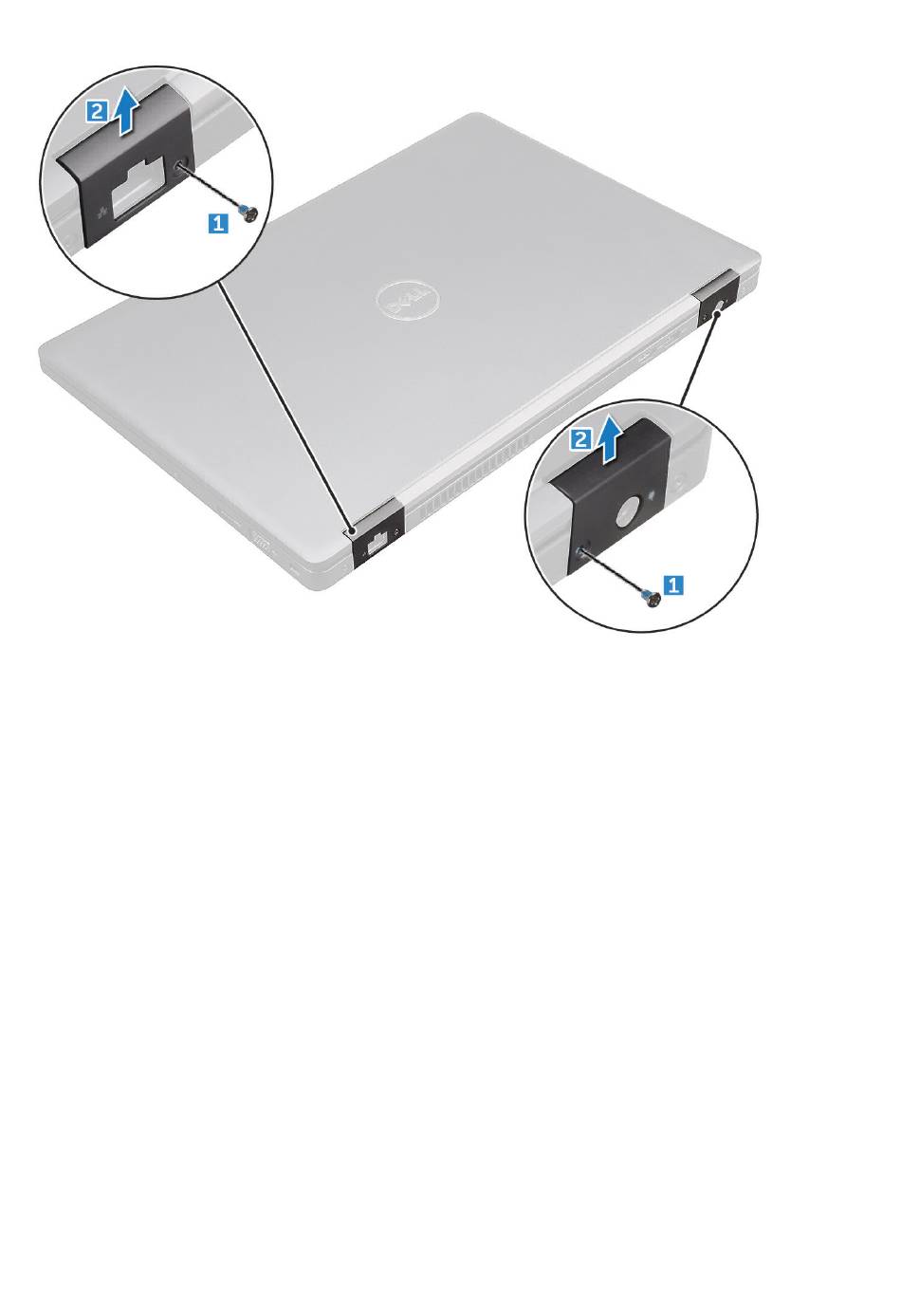

1. Platzieren Sie die Scharnierklammer und richten Sie sie mit den Schraubenhalterungen am Computer aus.
2. Ziehen Sie die M2x3-Schrauben (Außendurchmesser 4,5) fest, um die Bildschirmbaugruppe am Computer zu befestigen.
3. Bauen Sie folgende Komponenten ein:
a) Akku
b) Bodenabdeckung
4. Folgen Sie den Anweisungen unter

Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a) Bodenabdeckung
b) Akku
c) WWAN-Karte
d) WLAN-Karte
e) Scharnierabdeckung
3. So trennen Sie das Bildschirmkabel:
a) Entfernen Sie das WLAN-Kabel aus den Kabelführungskanälen [1].
b) Trennen Sie das eDP-Kabel [2].
c) Entfernen Sie die Schrauben und heben Sie die Metallhalterung an, mit der das Bildschirmkabel am Computer befestigt ist [3, 4].
d) Trennen Sie das Bildschirmkabel [5].
