COUNTIS E50R/E53R
PRéSENTATION
PRESENTATION - INSTAllATION - PRESENTAzIONE -
PRESENTATIE - PRESENTACIóN - APRESENTAçãO
Ce compteur d'énergie avec entrées sur TC
F
mesure les énergies électriques (active et
réactive) en mode total ou partiel. il est équi-
pé d'un afficheur digital à cristaux liquides qui
permet de visualiser les énergies, les puis-
sances instantanées (P, Q et S) ainsi que les
courants et tensions. il calcule également le
facteur de puissance sur 4 quadrants et dis-
pose d'une fonction de test de raccordement
et correction.
Fonctions spécifiques au COUNTIS E50R
COUNTIS E50R
Le
impulsions pour les comptages d'énergie
active (0 à 9 999 999 kWh) ou réactive (0 à
9 999 999 kvarh).
Cette sortie impulsions est configurable
sur le type d'énergie, le poids (0.1, 1, 10,
100kWh, kvarh et 1 ou 10MWh, Mvarh) et la
durée (100 ms à 900 ms).
Fonctions spécifiques au COUNTIS E53R
COUNTIS E53R
Le
nication qui met à disposition une liaison de
type RS485 (2 ou 3 fils) en protocole JBUS/
MODBUS
. elle permet l'exploitation du
®
COUNTIS E53R à partir d'un PC ou d'un auto-
mate. De plus cette communication RS485
permet de gérer jusqu'à 4 tarifs, T1, T2, T3 et
T4.
Tables JBUS/MODBUS
Fichier Ref.: FSP 09 49272 - 48503011_e53.pdf
Téléchargeable sur le site Web :
www.socomec.com
Généralités JBUS/MODBUS
Dans une configuration standard, une liaison
RS485 permet de mettre en relation 31
COUNTIS E53R, COUNTIS Ci et DIRIS avec
un PC ou un automate sur 1200 mètres à
partir du protocole JBUS/MODBUS
est doté d'une sortie
dispose d'une commu-
.
®

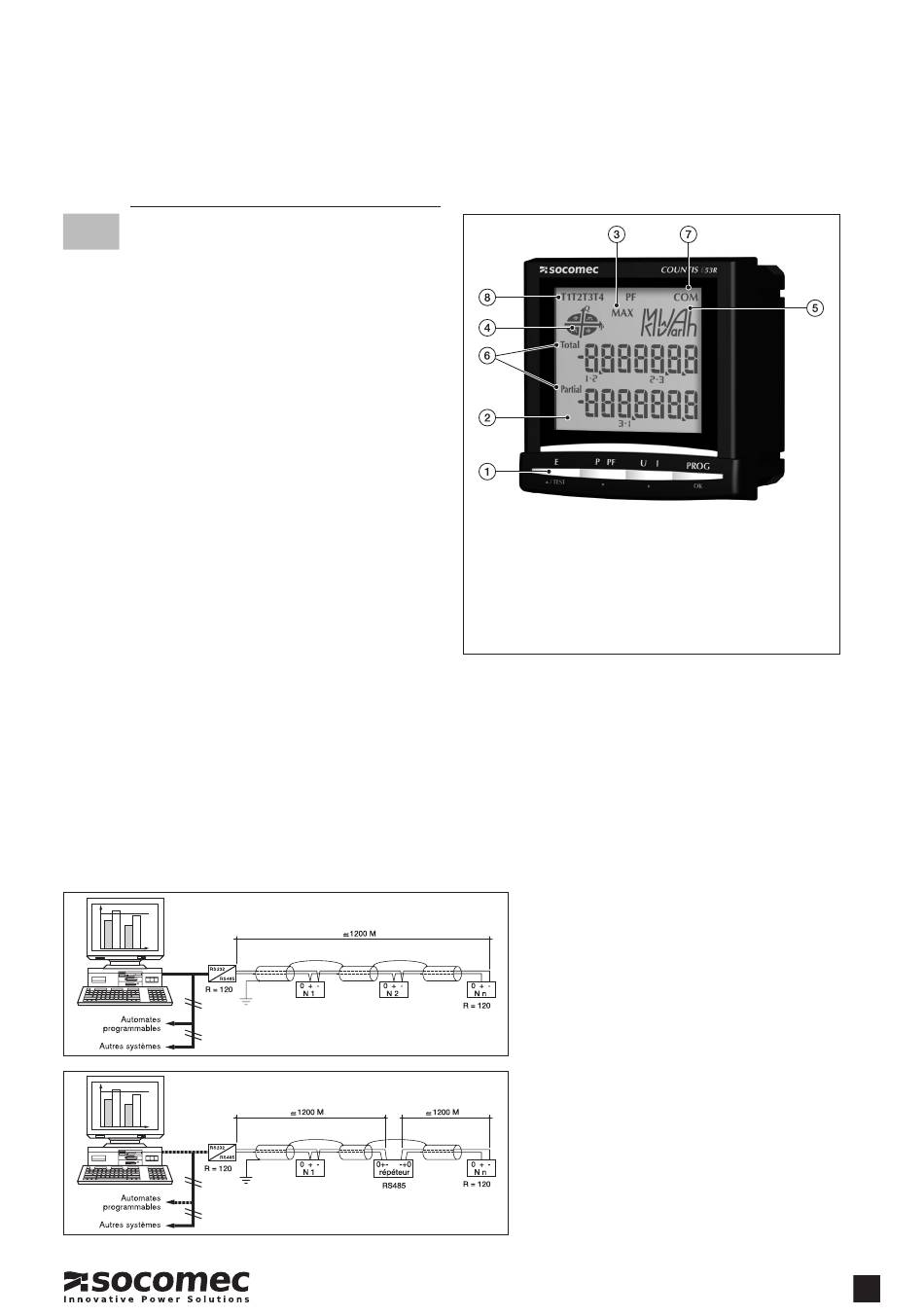

1. Clavier 4 touches
2. Afficheur LCD rétroéclairé
3. Maximum
4. indicateur 4 quadrants
5. Unité
6. indicateur d'énergie Total/Partiel
7. Communication
8. Tarifs
Recommandations :
Nous conseillons d'utiliser une paire torsa-
dée blindée avec un blindage général type
LIYCY-CY dans les cas suivants :
• réseau de grande longueur
• nombre de produits importants
• environnement perturbé
Si la distance de 1200 m ou/et le nombre de
31 COUNTIS E53R et DIRIS sont dépassés,
il est nécessaire de raccorder un répéteur
(1 voie) ou un éclateur (4 voies) pour per-
mettre un raccordement supplémentaire, sur
plus de 1200 m. Pour plus d'informations sur
la méthodologie de raccordement merci de
nous consulter.
Nota :
Aux 2 extrémités de la liaison, il est indis-
pensable de connecter une résistance de
120 ohms qui se trouve sur le module addi-
tionnel.
D'autres solutions existent (modem, TCP-IP,
fibre optique...). Merci de nous consulter.
Communication
Le COUNTIS E53R communique à partir d'un
protocole JBUS/MODBUS
dialogue selon une structure maître/esclave. Le
COUNTIS E53R se comporte comme un esclave.
Le mode de communication est le mode
RTU (Remote Terminal Unit) avec des carac-
tères hexadécimaux composés au minimum
de 8 bits.
COUNTIS E50R/E53R - Ref.: 538 698 A
