4.5
Montage des Garagentorantriebs
Folgen Sie den Abbildungen auf dem A3-Montageposter.
Schritt
Installation
1
Klappen Sie die Laufschiene (3 & 8) vollständig aus .Drücken Sie den
Laufschienenverbinder (7) mittig über die Stoßkante. Die Kette oder der Zahnriemen ist
gegebenenfalls nachzuspannen. Siehe Abbildung.
2
Montieren Sie die Mittenabhängung (13) an die Laufschiene. Montieren Sie die
Befestigungsbügel (18) am Antriebskopf (1).
3
Montieren Sie die Anschlusskonsole (11) am Garagentor.
4
Montieren Sie die Wandbefestigung (10).
5a
Montieren Sie die Laufschiene (3 & 8) an die Wandbefestigung (10).
5c/d
Montieren Sie die Deckenbefestigungen (16) an die Mittenabhängung (13) und an den
Antriebskopf (1). Montieren Sie die Deckenbefestigungen (16) anschließend an die Decke.
6
Montieren Sie die Schubstange (12) zwischen Laufschlitten (4) und Toranschlusskonsole
(11).
7
Zur Programmierung öffnen Sie die Abdeckung am Antriebskopf mit einem
Schraubendreher oder einem ähnlichen Werkzeug.
8
Bringen Sie den Warnaufkleber (19) gut sichtbar an die Innenseite des Garagentors an.
4.5.1 Laufschlitten entriegeln
HINWEIS
Die Zugglocke darf max. 1,80 m über dem Boden hängen.
Im Verlauf der Montage kann es notwendig sein, die Verbindung zwischen Lauf-
schlitten und Anschlusskonsole zu entriegeln. Eine Demontage der Schubstange
ist hierzu nicht erforderlich.
III

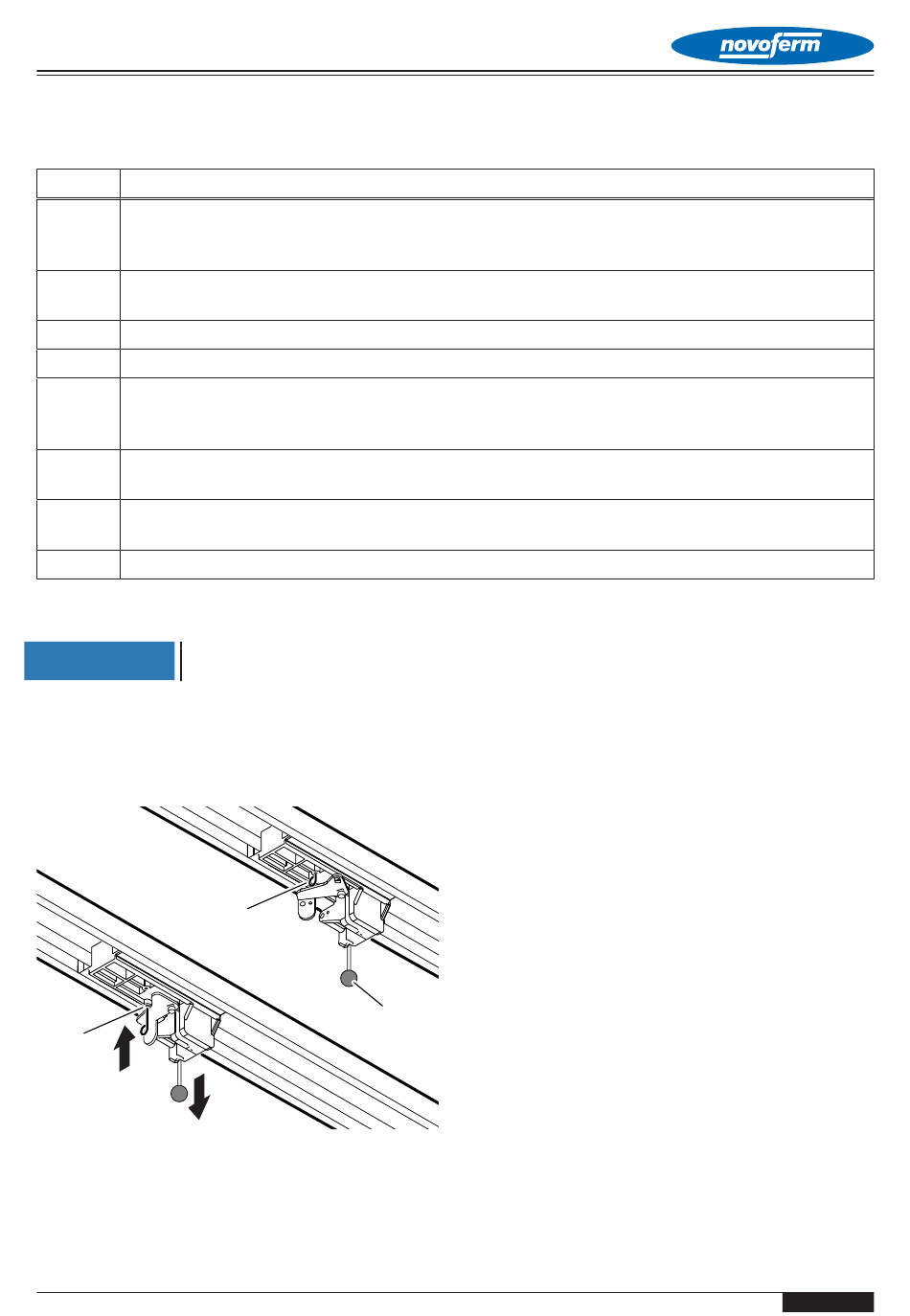

Abb. 6: Antrieb entriegeln und verriegeln
1. Ziehen Sie zum Bewegen des Garagentors von Hand am Zugknopf (I) des
Laufschlittens.
2. Laufschlitten vom Zahnriemen bzw. Kette trennen.
3. Das Garagentor kann nun manuell bewegt werden.
II
I
DE - 13
