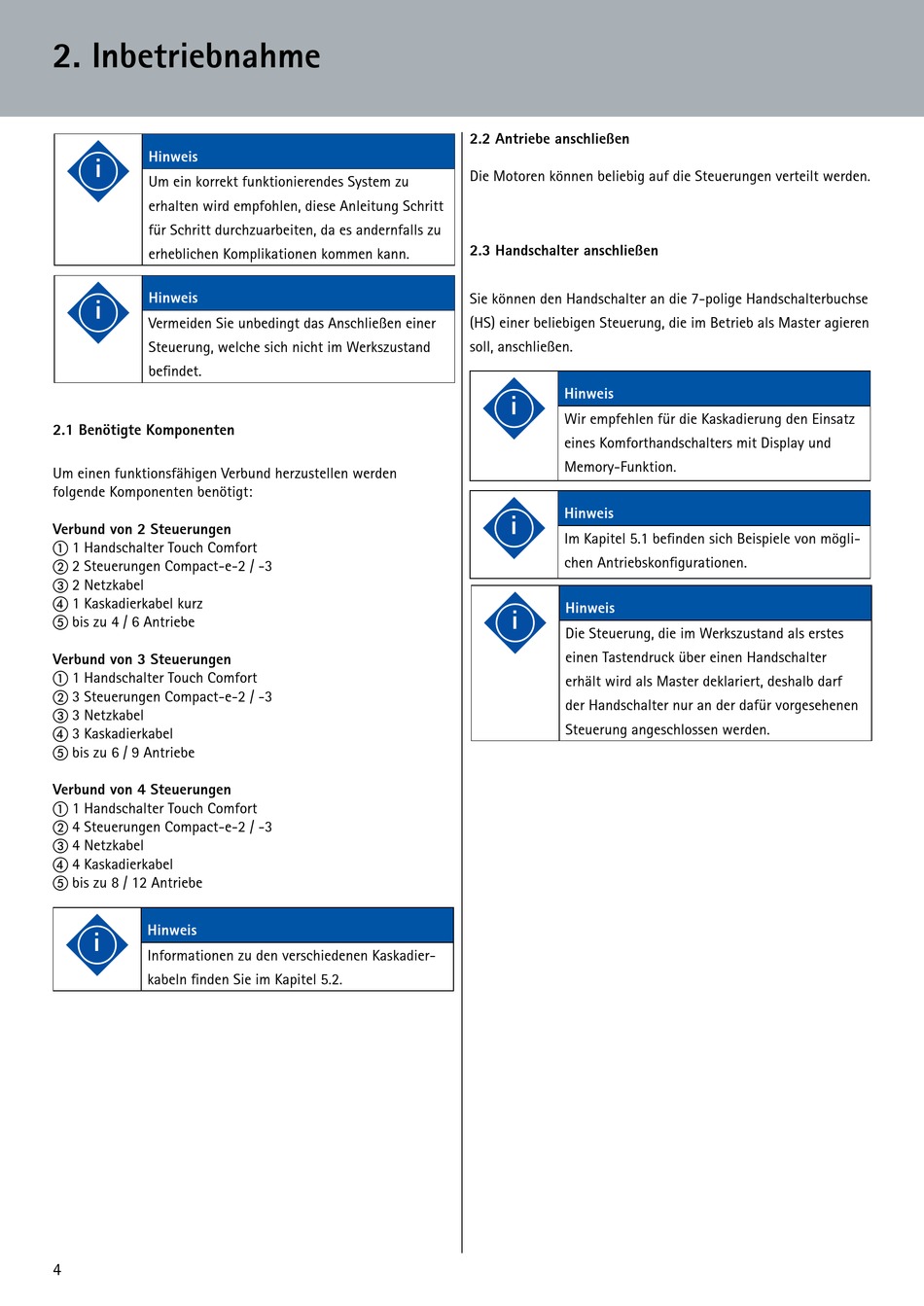

2. Inbetriebnahme

Hinweis
i
Um ein korrekt funktionierendes System zu
erhalten wird empfohlen, diese Anleitung Schritt
für Schritt durchzuarbeiten, da es andernfalls zu
erheblichen Komplikationen kommen kann.
Hinweis
i
Vermeiden Sie unbedingt das Anschließen einer
Steuerung, welche sich nicht im Werkszustand
befindet.
2.1 Benötigte Komponenten
Um einen funktionsfähigen Verbund herzustellen werden
folgende Komponenten benötigt:
Verbund von 2 Steuerungen
 1 Handschalter Touch Comfort
 2 Steuerungen Compact-e-2 / -3
 2 Netzkabel
 1 Kaskadierkabel kurz
 bis zu 4 / 6 Antriebe
Verbund von 3 Steuerungen
 1 Handschalter Touch Comfort
 3 Steuerungen Compact-e-2 / -3
 3 Netzkabel
 3 Kaskadierkabel
 bis zu 6 / 9 Antriebe
Verbund von 4 Steuerungen
 1 Handschalter Touch Comfort
 4 Steuerungen Compact-e-2 / -3
 4 Netzkabel
 4 Kaskadierkabel
 bis zu 8 / 12 Antriebe
Hinweis
i
Informationen zu den verschiedenen Kaskadier-
kabeln finden Sie im Kapitel 5.2.
4
2.2 Antriebe anschließen
Die Motoren können beliebig auf die Steuerungen verteilt werden.
2.3 Handschalter anschließen
Sie können den Handschalter an die 7-polige Handschalterbuchse
(HS) einer beliebigen Steuerung, die im Betrieb als Master agieren
soll, anschließen.
Hinweis
i
Wir empfehlen für die Kaskadierung den Einsatz
eines Komforthandschalters mit Display und
Memory-Funktion.
Hinweis
i
Im Kapitel 5.1 befinden sich Beispiele von mögli-
chen Antriebskonfigurationen.
Hinweis
i
Die Steuerung, die im Werkszustand als erstes
einen Tastendruck über einen Handschalter
erhält wird als Master deklariert, deshalb darf
der Handschalter nur an der dafür vorgesehenen
Steuerung angeschlossen werden.
