5. Anhang
5.1.2 Verbund mit 2 Steuerungen Compact-e-3
und 6 Hubsäulen
Für einen Kaskadierverbund mit 2 Steuerungen kann
das kurze Kaskadierkabel mit 2 Steckern verwendet
werden.
Steuerung 1
(Master)
Kaskadierkabel,kurz
Steuerung 2
(Slave)

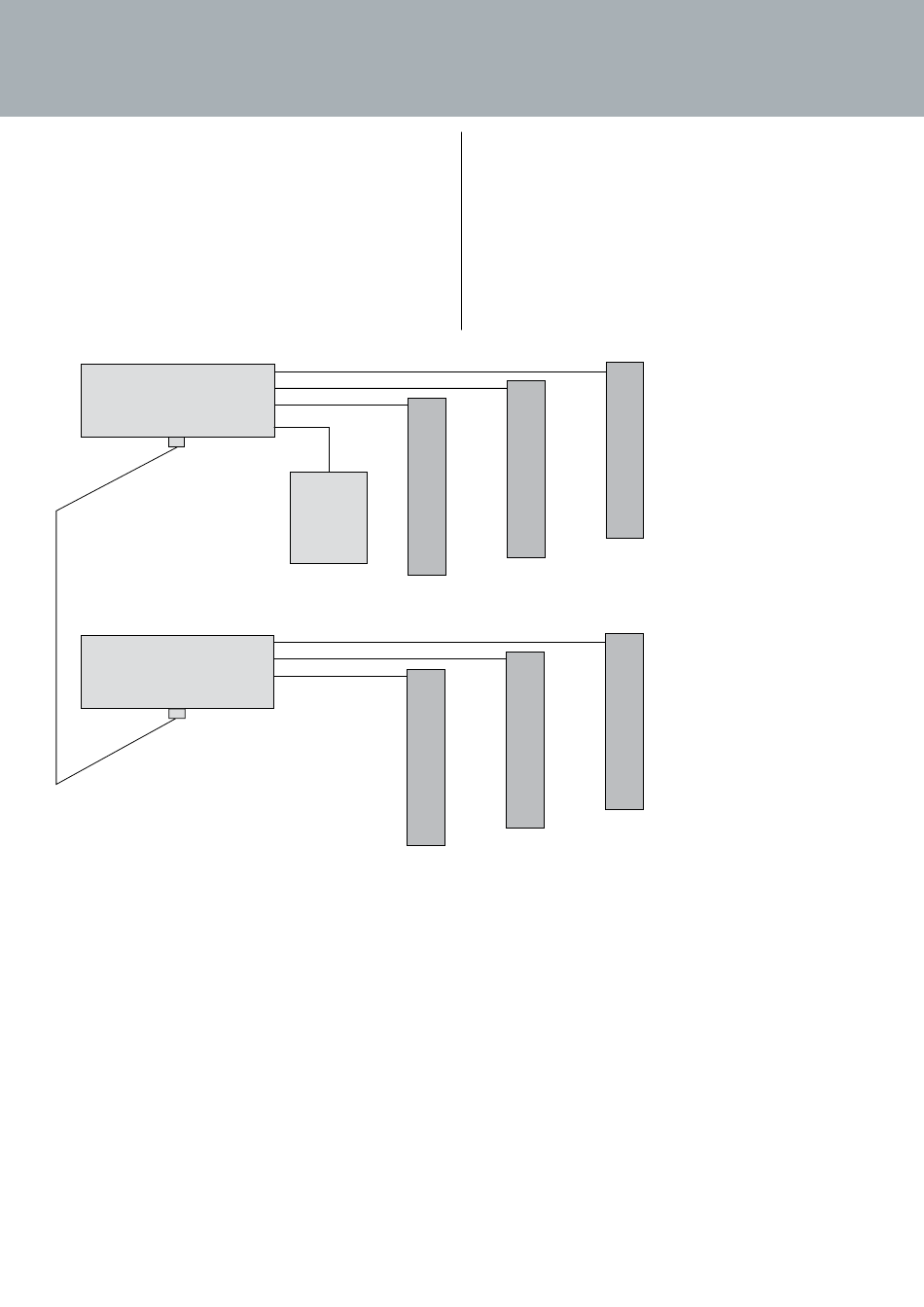

Abbildung 2: Verbund mit 2 Steuerungen Compact-e-3 und 6 Hubsäulen
Hand-
schalter
Hubsäule 3
Hubsäule 3
Hubsäule 1
Hubsäule 2
Hubsäule 1
Hubsäule 2
