5. Anhang
5.1.3 Verbund mit 3 Steuerungen Compact-e-3 und
9 Hubsäulen
Für einen Kaskadierverbund mit 3 oder 4 Steuerungen
ist das lange Kaskadierkabel mit 3 Anschlüssen zu
verwenden.
Steuerung 1
(Master)
Kaskadierkabel 1
Steuerung 2
(Slave)
Kaskadierkabel 2
Steuerung 3
(Slave)
Kaskadierkabel 3

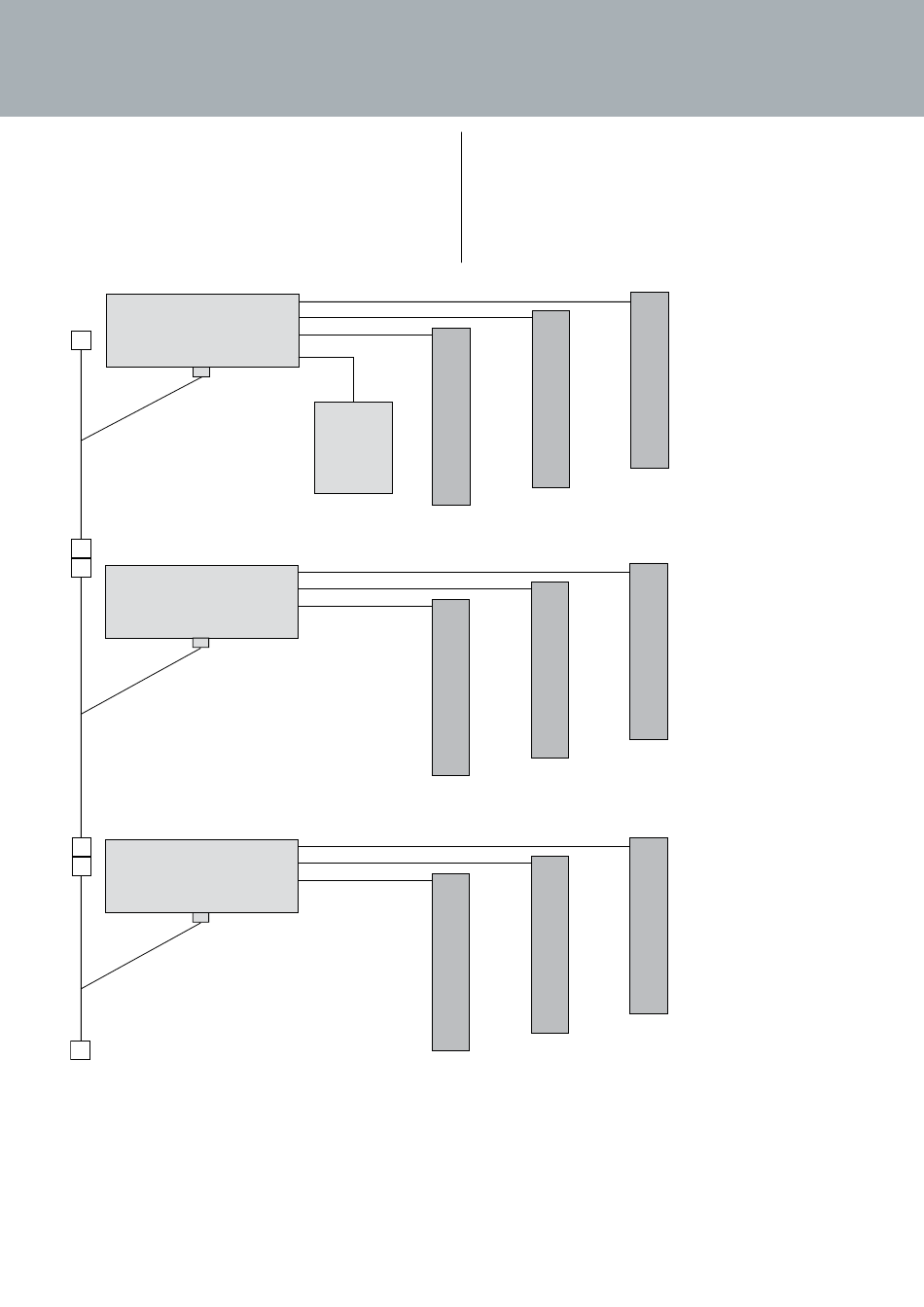

Abbildung 3: Verbund mit 3 Steuerungen Compact-e-3 und 9 Hubsäulen
12
Hand-
schalter
Hubsäule 3
Hubsäule 3
Hubsäule 3
Hubsäule 1
Hubsäule 2
Hubsäule 1
Hubsäule 2
Hubsäule 1
Hubsäule 2
