5. Anhang

5.1 Beispiele möglicher Konfigurationen
5.1.1 Verbund mit 2 Steuerungen Compact-e-2 und
4 Hubsäulen
Für einen Kaskadierverbund mit 2 Steuerungen kann
das kurze Kaskadierkabel mit 2 Steckern verwendet
werden.
Steuerung 1
(Master)
Kaskadierkabel,kurz
Steuerung 2
(Slave)

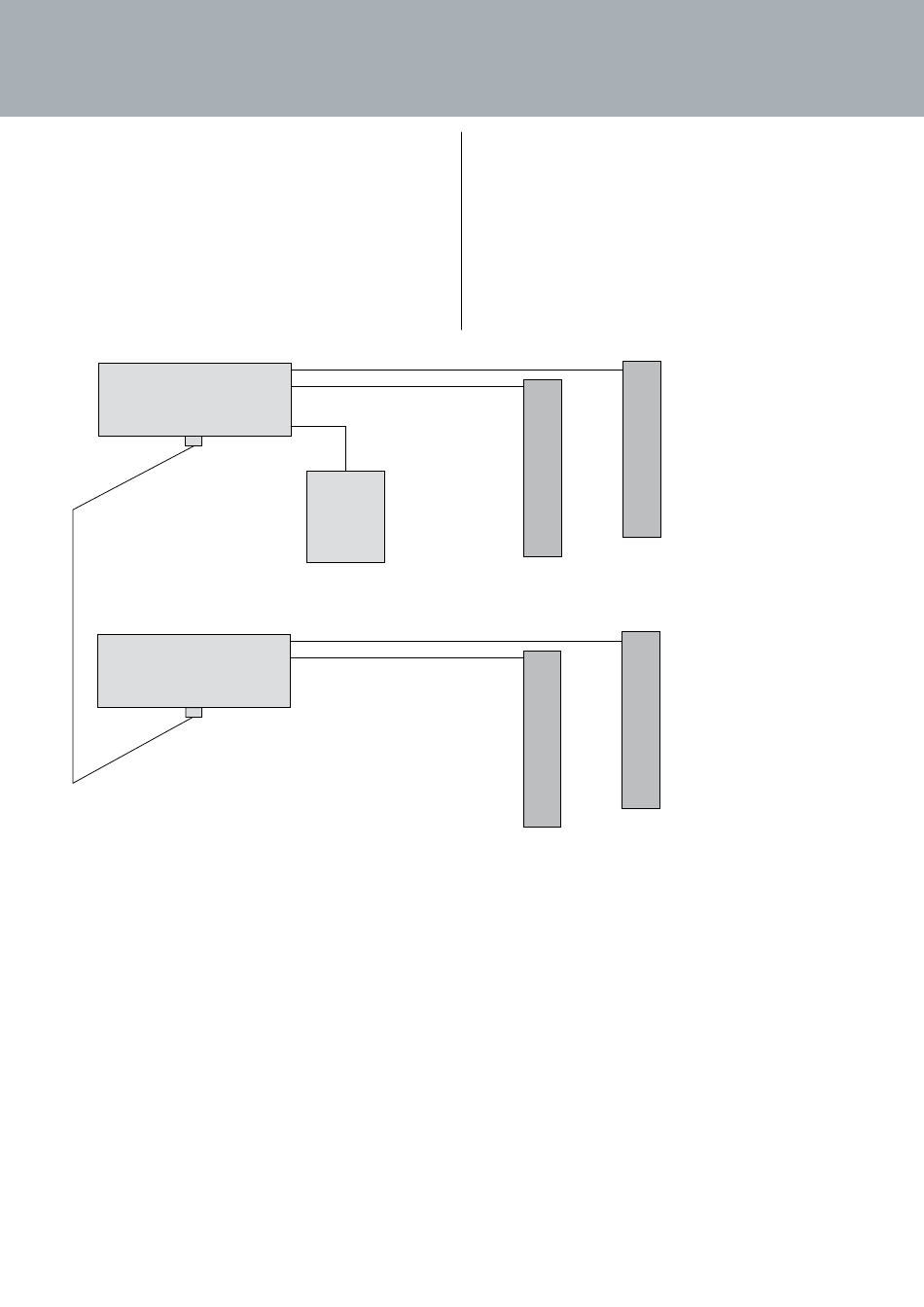

Abbildung 1: Verbund mit 2 Steuerungen Compact-e-2 und 4 Hubsäulen
10
Hand-
schalter
Hubsäule 1
Hubsäule 2
Hubsäule 1
Hubsäule 2
