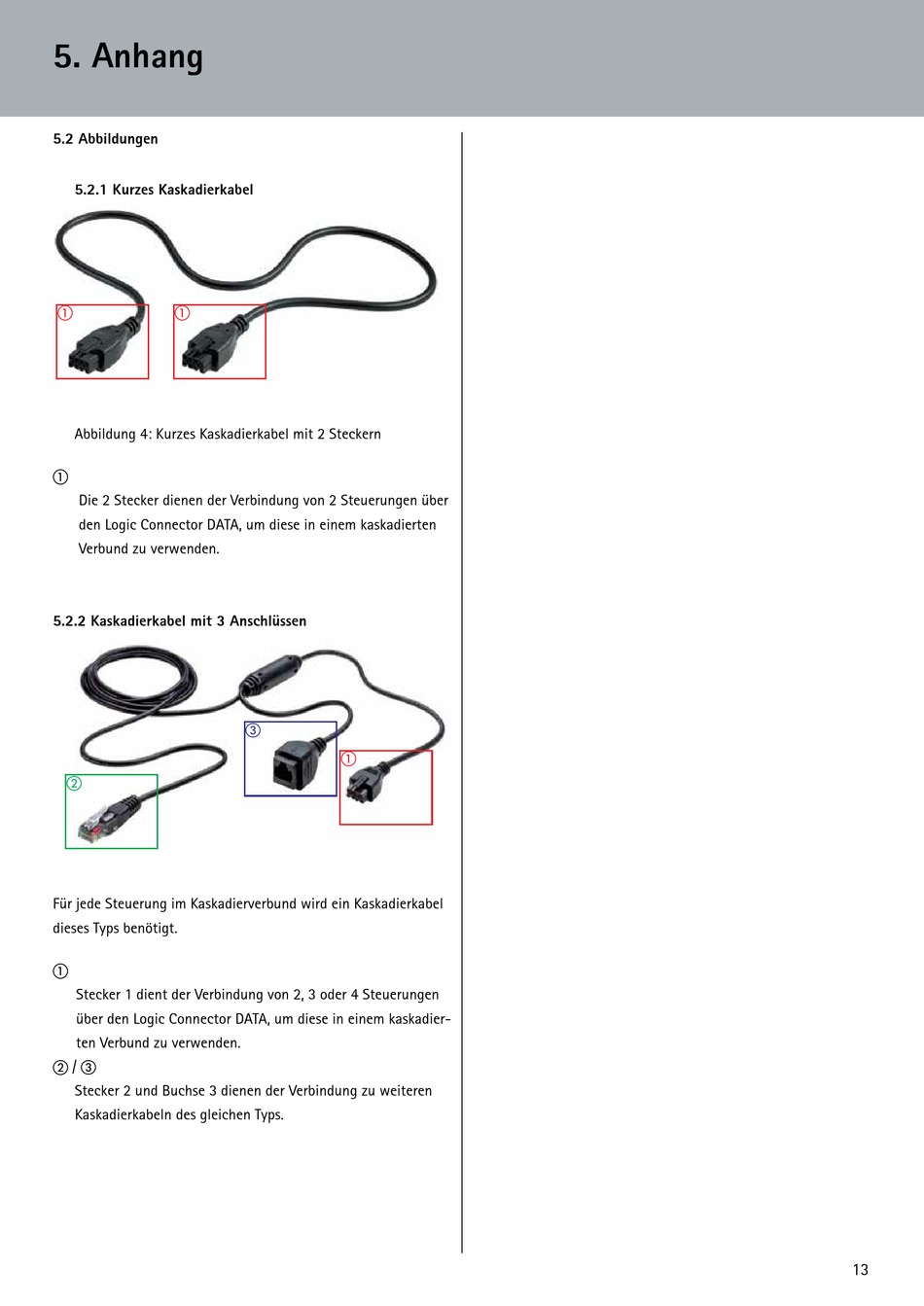

5. Anhang
5.2 Abbildungen
5.2.1 Kurzes Kaskadierkabel
Abbildung 4: Kurzes Kaskadierkabel mit 2 Steckern
Die 2 Stecker dienen der Verbindung von 2 Steuerungen über
den Logic Connector DATA, um diese in einem kaskadierten
Verbund zu verwenden.
5.2.2 Kaskadierkabel mit 3 Anschlüssen
Für jede Steuerung im Kaskadierverbund wird ein Kaskadierkabel
dieses Typs benötigt.
Stecker 1 dient der Verbindung von 2, 3 oder 4 Steuerungen
über den Logic Connector DATA, um diese in einem kaskadier-
ten Verbund zu verwenden.
/
Stecker 2 und Buchse 3 dienen der Verbindung zu weiteren
Kaskadierkabeln des gleichen Typs.
13
