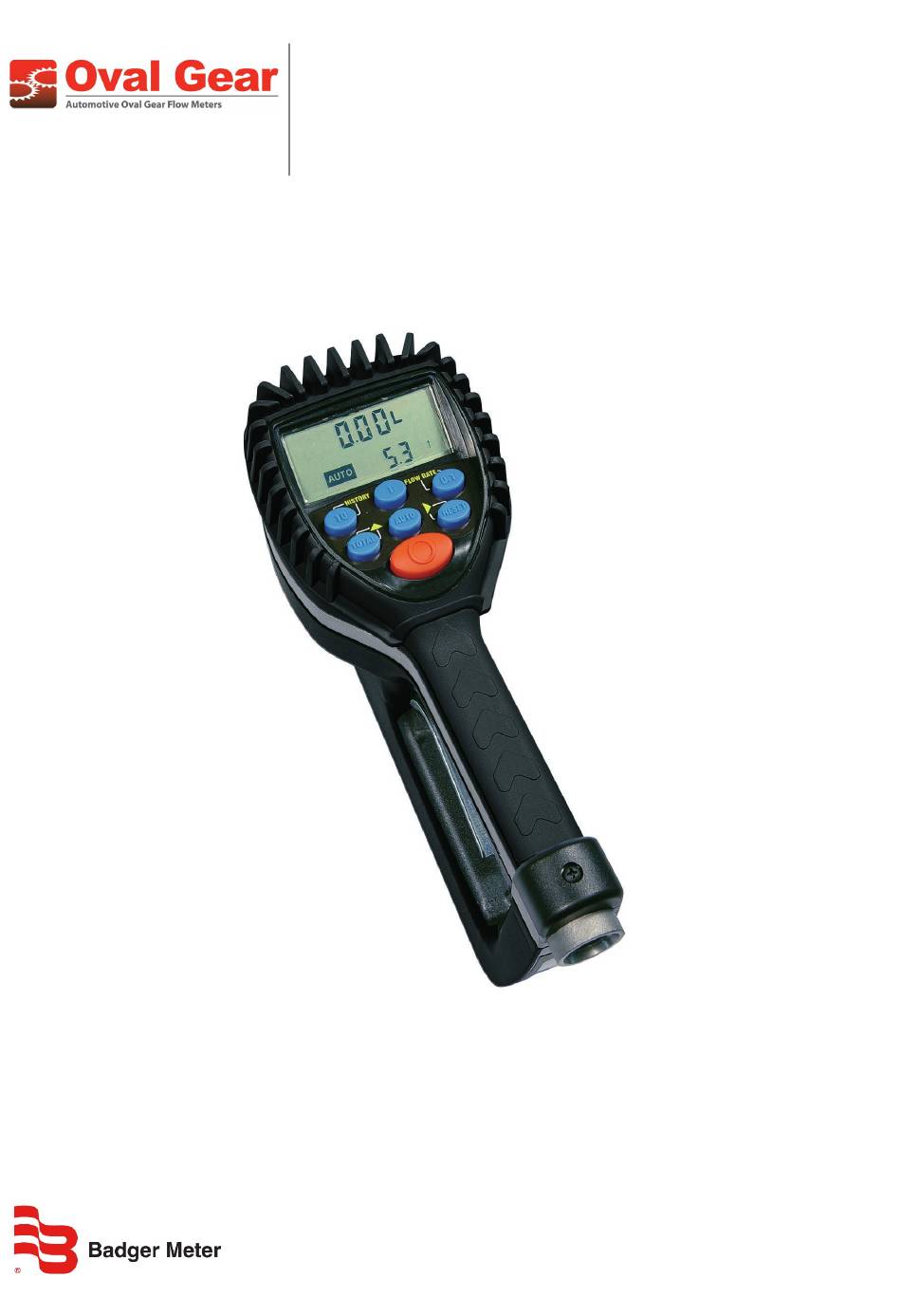

- Seite 1 LM OG-P2 Advanced Elektronischer Vorwahlzähler Electronic preset meters Bedienungsanleitung User Manual LM_OGP2Adv_BA_99_0045 (Mai / May 2019)
- Seite 2 LM OG-P2 Advanced Deutsch ……………………………………………………………………………………………………………… Seite 1 English ……………………………………………………………………………………………………………… Page 25 Page II LM_OGP2Adv_BA_99_0045 Mai / May 2019...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung - Deutsch DEUTSCH INHALT 1. Verzichtserklärung ..........................................3 2. Warnhinweise ............................................3 2.1 Explosion sowie Brandgefahr ....................................3 2.2 Gefahren für den Zähler ......................................3 2.3 Filter ..............................................4 Empfohlene Filtergrößen ..................................4 3. Tasten auf dem Messgerät ........................................5 4. - Seite 4 Verzichtserklärung 9.5 Änderungen prüfen ........................................ 16 10. Skalierfaktor berechnen ........................................17 10.1 Absoluter Skalierfaktor ......................................17 Diagramm der ungefähren Skalierfaktoren für Fluide mit unterschiedlicher Viskosität ..........18 Beispiele für Fluide, Viskositäten und Skalierfaktoren ......................18 Spezifikationen ......................................19 11. Fehlersuche und -beseitigung ...................................... 23 12.
-
Seite 5: Verzichtserklärung
Inc. haftbar gemacht werden für Schäden, die bei Anwendung oder Gebrauch des beschriebenen Gerätes entstehen. Wird dieses Messgerät in einer anderen, als der von Badger Meter, Inc. genannten Art und Weise verwendet, kann der für dieses Messgerät gebotene Schutz beeinträchtigt werden und die Garantie wird ungültig. -
Seite 6: Filter
Warnhinweise • Wird dieses Produkt in einer anderen als in dieser Bedienungsanleitung genannten Weise verwendet, kann dies zu einer Beeinträchtigung der Funktion oder zu Schäden am Gerät führen. 2.3 Filter NACHFOLGENDE INFO LESEN UND VERSTEHEN, BEVOR SIE MIT DEM ZÄHLEREINBAU FORTFAHREN. -
Seite 7: Tasten Auf Dem Messgerät
Tasten auf dem Messgerät 3. TASTEN AUF DEM MESSGERÄT Eingabe der zu messenden Menge Summe Anzeige der aufgelaufenen Summe des abgegebenen Fluids sowie der rückstellbaren Summe während des Auto-Batch- und manuellen Modus. Auto Anwahl und Verlassen des manuellen oder Auto-Batch-Modus. Reset •... -
Seite 8: Geräteeinbau
Geräteeinbau 5. GERÄTEEINBAU 5.1 Systemdruck reduzieren Schalten Sie die Stromversorgung für die Pumpe ab bzw. schließen Sie das Sperrventil. Durch Öffnen des (r) Messgeräte(s) sämtliches Fluid, das sich im System befindet, in einen Auffangbehälter abfließen lassen. Sämtliche Luftventile und Fluidmessgerät(e) im System öffnen. Das (die) Messgerät(e) geöffnet lassen bis Sie soweit sind, das System zu beaufschlagen. -
Seite 9: Spülen
Geräteeinbau 5.3 Spülen BEACHTE: Sobald das System mehrere Messpositionen besitzt, an der Position, die am weitesten entfernt zur Pumpe liegt, beginnen und sich in Richtung auf die Pumpe vorarbeiten. Fluidmessventil an allen Stellen schließen. Sobald das Hauptzuleitungsventil für das Fluid an der Pumpe geschlossen ist und der Luftdruck zum Pumpenmotor ordnungsgemäß... -
Seite 10: Düse An Gerät Anschließen
Geräteeinbau 5.5 Düse an Gerät anschließen Auf der gegenüberliegenden Seite, Abdichtungsmittel an Gewinde des Auslaufs anbringen. Empfohlenes Abdichtungsmittel: Loctite® 243. Auslauf an Gerät schrauben. Mit Gabelschlüssel fest anziehen. Alle Zufuhrsperrventile öffnen. Pumpe starten, um System zu beaufschlagen. Vor Gebrauch, sämtliche Luft aus Fluidleitungen und Zufuhrventilen entfernen, um präzise Anzeige sicherstellen zu können. -
Seite 11: Gerätebedienung
Gerätebedienung 6. GERÄTEBEDIENUNG BEACHTE: Mit der Taste Auto kann man von manuellem Modus auf Automatik-Batch-Modus umschalten. 6.1 Manueller Modus Im manuellen Modus wird das Messgerät zum Messen eines freien Durchflusses betrieben. Auslösevorrichtung ziehen, um Durchfluss zu starten. Anzeige zeigt die gemessene Menge an. Sobald die gewünschte Menge gemessen wurde, Auslösevorrichtung loslassen, um weiteren Durchfluss zu stoppen. - Seite 12 Gerätebedienung BEACHTE: Bei Programmierung von Option 3: • 10er-Taste drücken, um eine Menge stufenweise um 100 Einheiten zu erhöhen. • 1er-Taste drücken, um Menge stufenweise um 10 Einheiten zu erhöhen. • 0.1er-Taste drücken, um Menge stufenweise um 1 Einheit zu erhöhen.
-
Seite 13: Aufwärts- / Abwärtszählmodus
Gerätebedienung 6.3 Aufwärts- / Abwärtszählmodus Wenn Sie im Auto-Batch-Programmiermodus sind, die RESET-Taste drücken, die Aufwärts- / Abwärtspfeile blinken dann auf dem Display. • Die TOTAL-Taste drücken, um zwischen Aufwärts- / Abwärtszählen hin und her zu schalten. • Die RESET-Taste drücken, um Aufwärts- oder Abwärtszählfunktion zu wählen. -
Seite 14: Betriebsfunktionen
Betriebsfunktionen 7. BETRIEBSFUNKTIONEN Die Funktionen gelten sowohl für manuellen als auch den Auto-Batch-Modus. 7.1 Rücksetzbare / aufgelaufene Summen Um aufgelaufene und rücksetzbare Summe anzuzeigen: • Drücken und halten Sie die TOTAL-Taste, um sich aufgelaufene Summen anzeigen zu lassen • Halten Sie die TOTAL-Taste weiter gedrückt •... -
Seite 15: Durchflussmenge
Betriebsfunktionen 7.4 Durchflussmenge Mit dieser Option kann der Bediener sofort die Fluidmenge, die durch fas Messgerät fließt sehen. Die 0.1 (FLOW RATE)-Taste während das Fluid durch das Messgerät fließt drücken. Die Durchflussmenge wird in der rechten unteren Ecke des Displays angezeigt. •... -
Seite 16: Service
Service 8. SERVICE 8.1 Batterie schwach Sobald die Batterie gewechselt werden muss, erscheint eine Abfolge mit Warnhinweisen auf dem Messgeräte-Display. • Erster Warnhinweis: Das Symbol für "Batterie schwach" wird in der linken unteren Ecke des Displays angezeigt, d.h. die Batterien sind schwach und müssen getauscht werden. -
Seite 17: Werkseinstellungen Ändern
Werkseinstellungen ändern 9. WERKSEINSTELLUNGEN ÄNDERN Jedes Messgerät wird im Werk für die Verwendung von Motorenöl (siehe Punkt 9.3 „Skalierfaktor ändern“) geeicht. Die Maßeinheit wird ebenfalls vor Versand gewählt. Firmware-Version prüfen TOTAL-Taste und 1-Taste gleichzeitig gedrückt halten, um die Version der Firmware und den Code am Display anzuzeigen. -
Seite 18: Skalierfaktor Ändern
Werkseinstellungen ändern 9.3 Skalierfaktor ändern DURCH ÄNDERUNG DES SKALIERFAKTORS ÄNDERT SICH DIE GENAUIGKEIT DES MESSGERÄTES, WAS MÖGLICHERWEISE BEDEUTET, DASS ZU VIEL ODER ZU WENIG GEMESSEN WURDE. DIES KÖNNTE ZU EINEM MECHANISCHEN DEFEKT FÜHREN. Skalierfaktorstellen Die RESET-Taste drücken, um vorwärts durch die Skalierfaktorstellen zu blättern. -
Seite 19: Skalierfaktor Berechnen
Skalierfaktor berechnen 10. SKALIERFAKTOR BERECHNEN Unter Skalierfaktor versteht man eine Zahl, die für die Genauigkeit des Messgerätes verwendet wird. Der Skalierfaktor wird werksseitig eingestellt, wobei von Motorenöl mit einer Viskosität von 10W ausgegangen wird. Der häufigste Grund für eine Neueinstellung des Skalierfaktors ist die Verwendung von Fluiden mit unterschiedlicher Viskosität. -
Seite 20: Diagramm Der Ungefähren Skalierfaktoren Für Fluide Mit Unterschiedlicher Viskosität
Skalierfaktor berechnen DIAGRAMM DER UNGEFÄHREN SKALIERFAKTOREN FÜR FLUIDE MIT UNTERSCHIEDLICHER VISKOSITÄT Viskosität in Zentistokes bei 65° Abbildung 2: Diagramm - Skalierfaktor BEISPIELE FÜR FLUIDE, VISKOSITÄTEN UND SKALIERFAKTOREN Fluid Viskosität Skalierfaktor Wasser / kältebeständig 1,044 Frostschutzmittel 1,007 Bremsflüssigkeit 1,004 1,002 1,000 80W-90 0,999 140W... -
Seite 21: Spezifikationen
Skalierfaktor berechnen SPEZIFIKATIONEN Englisch Metrisch Max. Durchflussmenge 10 gpm 38 l/min Min. Durchflussmenge 0.25 gpm 1 l/min Max. Betriebsdruck 1000 psi 67 bar Min. Betriebsdruck 5 psi 0.35 bar Max. Betriebstemperatur 120° F 50° C Min. Betriebstemperatur 20° F -5° C Genauigkeit –... - Seite 22 Skalierfaktor berechnen Teil-Nr. Teile-Beschreibung Teile-Nummer von BMI Teile-Nummer von BME Batteriehalterung 64103-026 320343 Unterteil mit Schrauben 64103-003 320355 Seite 20 LM_OGP2Adv_BA_99_0045 Mai 2019...
- Seite 23 Skalierfaktor berechnen Teil-Nr. Teile-Beschreibung Teile-Nummer von BMI Teile-Nummer von BME Anzeige 64103-023 320376 EPM2 64103-025 320377 Registereinheit nicht abgebildet Drehgelenk, NPT 64082-001 503008 nicht abgebildet Gummistück 65546-001 320374 Mai 2019 LM_OGP2Adv_BA_99_0045 Seite 21...
- Seite 24 Skalierfaktor berechnen Teile-Nr. Teile-Beschreibung Teile-Nummer von BMI Teile-Nummer von BME Ventileinheit 64103-010 320355 Getriebe-Service-Paket 62896-001 320353 mit O-Ring Auslösevorrichtung 64103-005 320379 Seite 22 LM_OGP2Adv_BA_99_0045 Mai 2019...
-
Seite 25: Fehlersuche Und -Beseitigung
Fehlersuche und -beseitigung 11. FEHLERSUCHE UND -BESEITIGUNG DRUCK VOR DEM ÜBERPRÜFEN UND REPARIEREN DES MESSGERÄTES REDUZIEREN. SICHERSTELLEN, DASS ALLE VENTILE, REGLER UND PUMPEN EINWANDFREI FUNKTIONIEREN. Merkmal Mögliche Ursache Abstellmaßnahme Symbol für Batterie wird angezeigt Batterien sind schwach Batterien ersetzen RESET-Taste drücken Messgerät in Ruhestellung Batterien entfernen und Batterieverbindung Display dunkel... -
Seite 26: Garantie
Zeitraum von 24 Monaten ab Rechnungsdatum an den Endkunden (die ‘Garantiezeit’) VORAUSGESETZT, DASS während der Garantiezeit: Badger Meter erhält eine Benachrichtigung mit allen Details des Defekts bei jedem Produkt und Details der Zeit und Ort des Kaufes des Produktes und der Endkunde schickt das Gerät zurück zu Badger Meter oder seinen nächsten Handelsvertreter auf seine Kosten. - Seite 52 www.badgermeter.de...
