Choix de l'emplacement des enceintes

Figure 4
Gabarit
6
Downloaded from www.Manualslib.com
Nederlands
Les nouvelles enceintes Virtually Invisible
mur qu'au plafond. La procédure d'installation dépend de l'emplacement choisi. Étudiez les
possibilités énumérées ci-dessous et suivez les instructions en fonction de vos choix :
• Comment souhaitez-vous utiliser les enceintes ?
• comme des enceintes stéréo placées symétriquement dans une pièce ou devant un
sofa, ou
• comme des enceintes frontales de Home Cinéma ou des enceintes arrière Surround
• Dans quel type de surface souhaitez-vous les installer ?
• un mur intérieur (adjacent à une autre pièce), un mur extérieur (adjacent à l'extérieur),
ou au plafond
• dans une construction terminée (plâtre et bâti en bois ou panneau mural)

Positionnement des enceintes avant droite et gauche

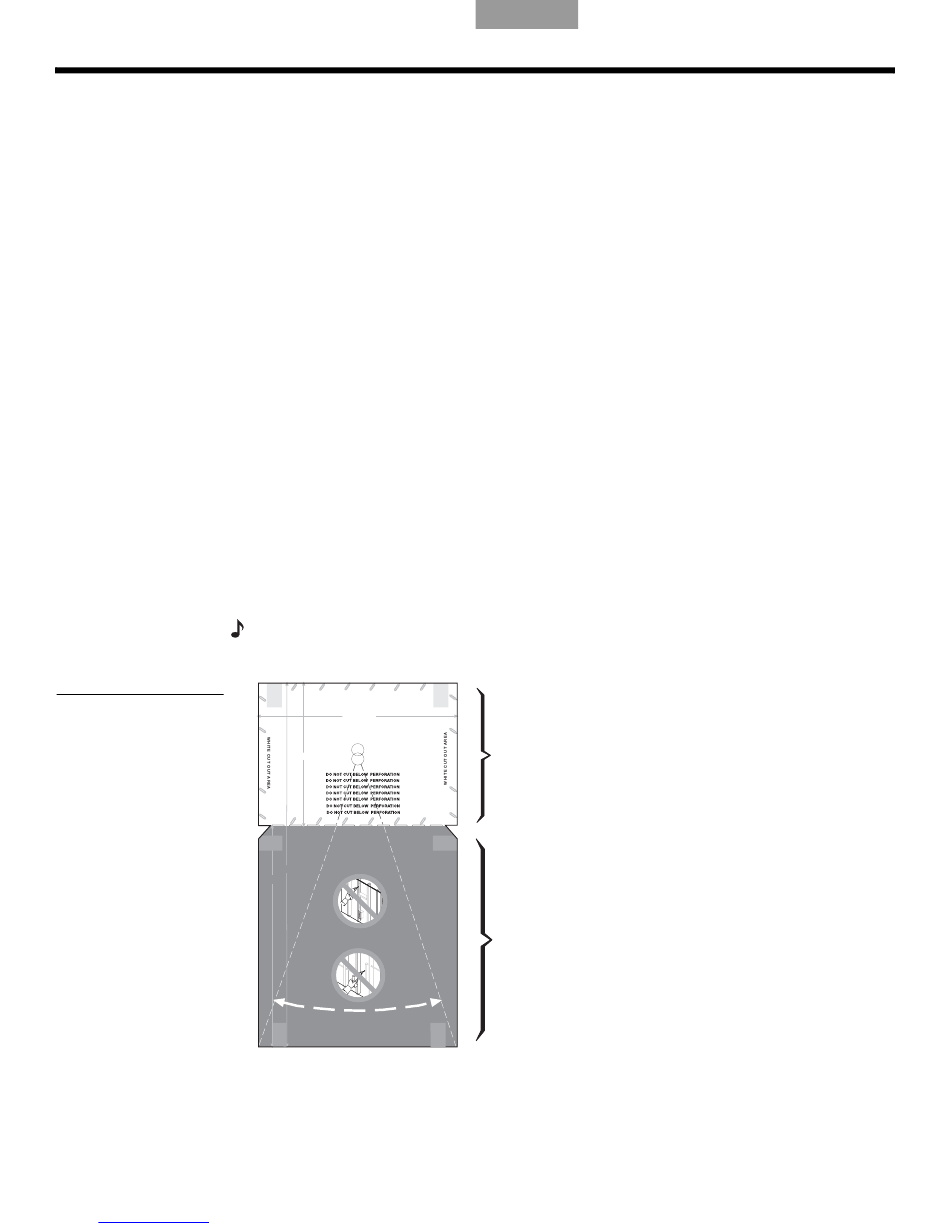

1. Il est possible de positionner le gabarit contre un mur ou au plafoond afin de déterminer
l'espace nécessaire. Le boîtier de chaque enceinte se prolonge dans le mur ou le plafond
(comme indiqué sur le gabarit dans la zone en gris NE PAS DÉCOUPER, Figure 4).
Encastrée dans un mur, l'enceinte peut être à l'endroit ou à l'envers, ce qui la fera
déborder de la grille au-dessus ou en dessous.
2. Utilisez un localisateur de chevrons pour vous assurer que l'ouverture destinée à
l'enceinte est située à au moins 12 cm d'un montant ou d'une solive.
3. Évitez de choisir l'emplacement des enceintes à proximité de câbles électriques, de
trous d'aération et de tuyaux (Figure 5 page 7). Contactez un professionnel, si
nécessaire, pour savoir comment repérer et éviter ces éléments.
Remarque : Dans les régions froides où les humidificateurs sont utilisés, évitez d'encastrer
l'enceinte à l'envers dans un mur extérieur, ce qui poserait des problèmes de condensation.
