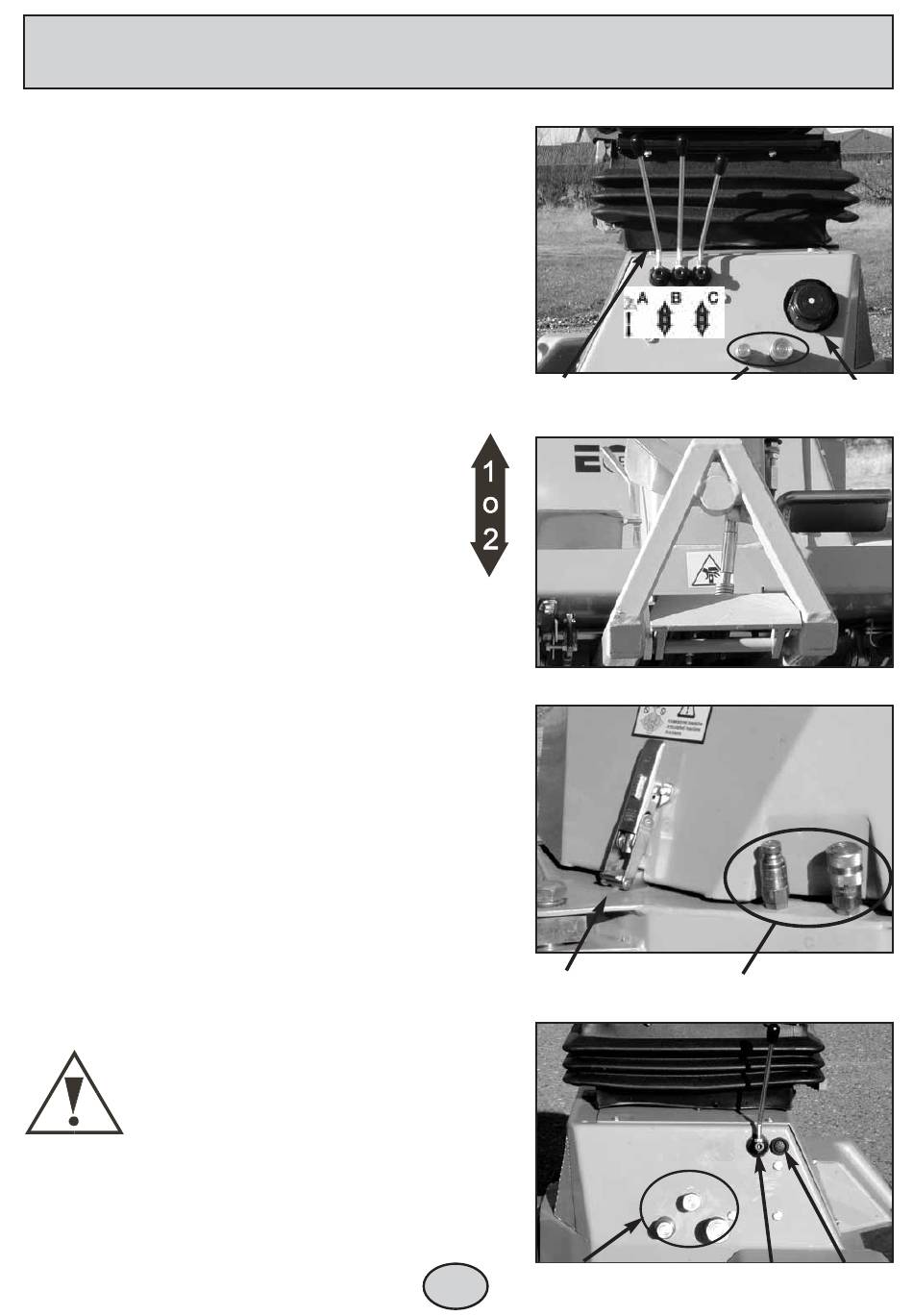

1.5 Bedienungshebel und Pedale

Hebel A:
Heben und Senken der Frontanbaugeräte
Obere Stellung:
Mittlere Stellung:
Untere Stellung:
Hebel B:
Aktivierung der Schnellkupplungen B1 und B2
für Anbaugeräte.
Pos. 1: Verriegelt - der Öldurchfluss ist aktiviert = das
Anbaugerät läuft.
Pos. 0: Neutral. (Hängt vom Anbaugerät ab)
Pos. 2: Das Anbaugerät läuft in entgegenge
setzter Richtung.
Hebel C:
Aktivierung der Schnellkupplungen
C1 und C2 für Heckanbaugeräte.
(Plazierung der Hydraulikkupplungen C1 und C2 - vgl.
Seite 10)
Pos. 1: Anbaugerät wird angehoben.
Pos. 0: Neutral. (Hängt vom Anbaugerät ab)
Pos. 2: Anbaugerät wird abgesenkt.
Hebel D: Inbetriebnahme der Anbaugeräte.
Aktivierung der Hydraulikkupplungen D1 und D2
Pos. 1: Das Anbaugerät läuft.
Pos. 0: Neutral - das Anbaugerät stoppt.
Pos. 2: Das Anbaugerät läuft in entgegengesetzter
Richtung.
Kupplung D3
Hydraulikanschluss für verschiedene Anbaugeräte
(Steckbuchse ¼")
Warnung!
S S c c h h n n e e l l l l k k u u p p p p l l u u n n g g e e n n i i m m m m e e r r S S c c h h m m u u t t z z f f r r e e i i
h h a a l l t t e e n n . .
Schalter zum Anlassen des Gerätes und zur
Inbetriebnahme der Anbaugeräte.
Das Gerät muss mit angezogener Handbremse abgestellt
werden: Bei gleichzeitiger Betätigung des
Bedienungshebels D den Schalter gedrückt
halten.
1. ALLGEMEINES
Anheben des Anbaugerätes
Verriegelung des Anbaugerätes
Absenken des Anbaugerätes.

Linke Seite

Hebel Hydraulik-Kupplungen
A, B, C
Hydraulikkupplungen C1 und C2 für
Anbaugeräte

Rechte Seite

Hydraulik-Kupplungen
9
D1,D2,D3
B1 og B2
Frontkuppeldreieck
Hebel
Diesel
Schalter
