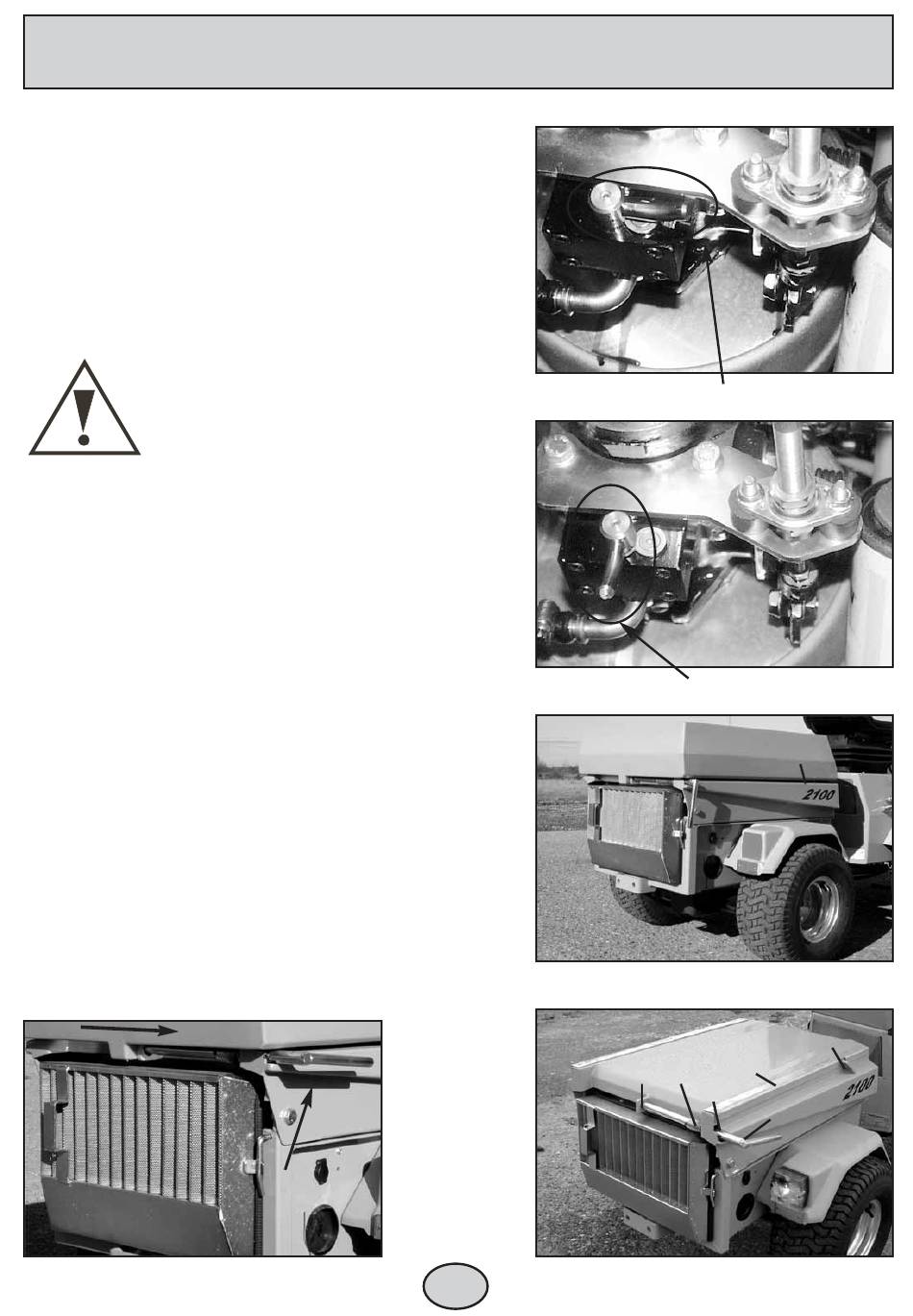

Abschleppvorrichtung
Mit dem Hebel in waagerechter Position wird in den
Leerlauf geschaltet - das Gerät ist abschleppbar.
Mit dem Hebel in senkrechter Position kann das Gerät
nur mit gestartetem Motor wegfahren.
Die Abschleppvorrichtung ist auf der
Übertragungspumpe montiert, und ist unten, vorne am
Hinterrahmen zu finden.
Warnung!
W W e e n n n n d d a a s s G G e e r r ä ä t t a a b b s s c c h h l l e e p p p p b b a a r r i i s s t t , , h h a a t t
e e s s k k e e i i n n e e S S e e r r v v o o l l e e n n k k u u n n g g ! !
1.6 Abnehmbare Ladefläche
1) Standardladefläche Verriegelt
3) Sperrwinkel
5) Sperring
7) Feder
Abnehmen der Ladefläche:
A) Der Sperrgriff 6 entriegeln (vgl. Bild 2)
B) Die Ladefläche 1 nach hinten ziehen.
Befestigung der Ladefläche von hinten:
A) Die Sperrklinke 2 längs des Montierrahmens 4
bewegen.
B) Die Sperrklinke gerade auf dem Montierrahmen
stellen.
C) Der Sperrgriff umdrehen 6 (vgl. Bild 3).
D) Der Sperrgriff immer in den Sperring 5 verriegeln.
Offene Stellung
1. ALLGEMEINES
2) Sperrklinke
4) Montierrahmen
6) Sperrgriff
8) Sperrzapfen
Das Gerät ist abschleppbar
11
Nicht abschleppbar
1
2
4
5 7
8
6
Montierrahmen
3
