HUCK Seiltechnik Rabenscheid Montageanleitung

Wichtelwald
Vorschau ausblenden Andere Handbücher für Rabenscheid:
Diese Anleitung herunterladen
Inhaltsverzeichnis

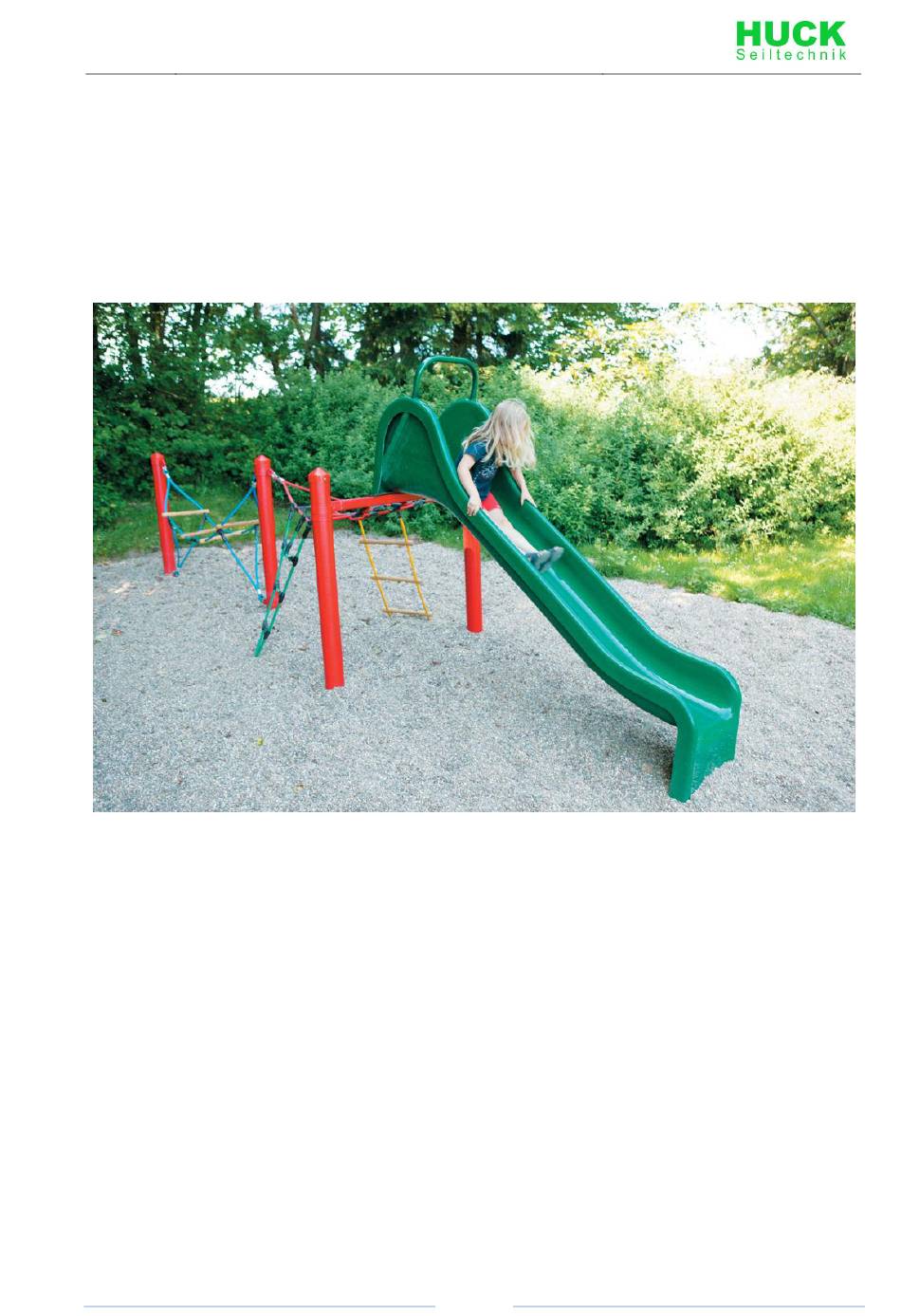

HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen
seiltechnik@huck.net - www.huck.net

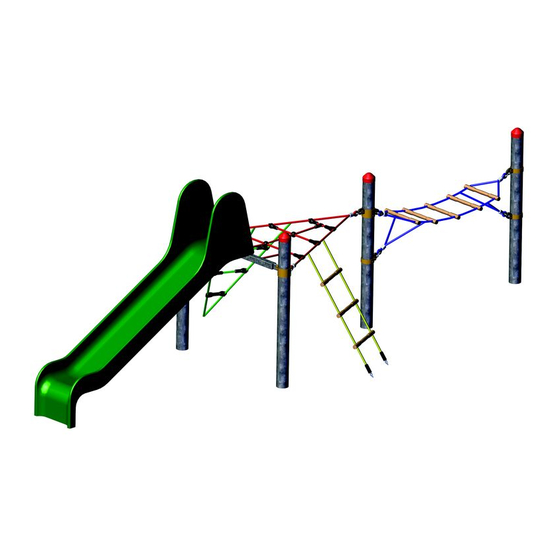

Wichtelwald „Rabenscheid" Art.Nr. 4591-20
Betreiber:
______________________________________________
Standort:
______________________________________________
A Montageanleitung
Stahlpfosten Ø 102 mm
zum Einbetonieren
Seite 1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HUCK Seiltechnik Rabenscheid

Inhaltszusammenfassung für HUCK Seiltechnik Rabenscheid

  • Seite 1: A Montageanleitung Wichtelwald „Rabenscheid" Art.nr. 4591-20 Stahlpfosten Ø 102 Mm Zum Einbetonieren

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net A Montageanleitung Wichtelwald „Rabenscheid“ Art.Nr. 4591-20 Stahlpfosten Ø 102 mm zum Einbetonieren Betreiber: ______________________________________________ Standort: ______________________________________________ Seite 1...
  • Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revision 0 – 2005-02-15 Erste freigegebene Version Montageanleitung Revision 8 – 2015-11-19 pos.5 jetzt M10 x 75 FH Alle Rechte vorbehalten Seite 2...
  • Seite 3 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net © Copyright 2004 Huck Seiltechnik GmbH Seite 3...

  • Seite 4: Inhaltsverzeichnis

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Inhaltsverzeichnis Montageanleitung Wichtelwald „Rabenscheid“ Art.Nr. 4591-20 Stahlpfosten Ø 102 mm zum Einbetonieren ................1 Einleitung Installation ................. 5 Datenblatt: Wichtelwaldrutsche ..............7 1Lieferumfang, Stückliste mit Teilenummern ........... 9 Aufstellanweisung ..................

  • Seite 5: Einleitung Installation

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Voll- ständigkeit zu prüfen!
  • Seite 6 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhalten- den Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen und für den Käufer zumutbar sind, behalten wir uns vor.

  • Seite 7: Datenblatt: Wichtelwaldrutsche

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt: Wichtelwaldrutsche 1. Platzbedarf 5,60 x 1,70 m bzw. 8,70 x 4,70 m incl. Sicherheitsbereich Fallhöhe: 1 m 2. Untergrundbeschaffenheit Bodenmaterial Beschreibung Mindest- Maximale schichtdicke Fallhöhe  1000 Rasen Oberboden 20 –...
  • Seite 8 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa.Huck Seiltechnik Adresse: Huck Seiltechnik Dillerberg 3 D-35614 Aßlar/Berghausen Tel. 06443/83 11-0 Fax.06443/83 11-79 10. Hiermit bestätigen wir Ihnen, daß dieses Spielgerät nach der neuen Spielgeräte-Norm EN 1176 geprüft und zertifiziert wurde.

  • Seite 9: 1Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net 1Lieferumfang, Stückliste mit Teilenummern 3.1.1 in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlpfosten Ø 102 mm - 2,00 m lg.

  • Seite 10: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net 3.1.2 in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 102 mm - 2,00 m lg. M10x65 mm für M10 Seite...
  • Seite 11 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Pos. Stück- Symbol zahl für Ø 102 mm Schelle Ø 102 mm Schelle für Fundament 5,5 x 25 mm (VO !) 4 x 25 mm 1 Liter Seite...
  • Seite 12 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Pos. Stück- Symbol zahl (VO !) M6 x 16 mm lang (VO !) für M6 (VO !) für M6 (VO !) Seite...

  • Seite 13: Aufstellanweisung

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung Seite...

  • Seite 14: Alle Schrauben, Muttern Und Hülsen

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Schraubensicherung ! Alle Schrauben, Muttern und Hülsen (z.B. Torxhülse ) müssen mit Loctite gesichert werden! (mindestens 5 Tropfen) (außer Stoppmuttern) Seite...
  • Seite 15 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Seite...
  • Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Seite...
  • Seite 17 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Seite...
  • Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Seite...
  • Seite 19 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Seite...
  • Seite 20 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Seite...
  • Seite 21 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Version: Wichtelwald „Rabenscheid“ Abbindezeit mind. 7-8 -Tage Beton C25/30 Sickerschicht 10 oder 5 cm stark Platzbedarf inkl. Sicherheitsbereich Bereits vormontiert ! WH ! Wichtiger Hinweis ! Vor der Montage des Netzes / Spielteil (Pos. 4) an die Traverse (Pos.

  • Seite 22: Überprüfungen Nach Der Installation

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen.

  • Seite 23: Ø 102 Mm Zum Einbetonieren

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net B Wartungsanleitung Wichtelwaldrutsche Art. Nr. 4591-20 Stahlpfosten Ø 102 mm zum Einbetonieren Seite...
  • Seite 24 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2005-02-15 Erste freigegebene Version Wartungsanleitung Revision 8 – 2015-11-19 Pos.5 jetzt M10 x 75 FH Alle Rechte vorbehalten Seite...
  • Seite 25 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net © Copyright 2004 Huck Seiltechnik GmbH Seite...

  • Seite 26: Einleitung Wartung

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß...

  • Seite 27: Allgemeine Hinweise Zu Den Wartungsarbeiten

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen...

  • Seite 28: Absperrung Der Spielanlagen

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net 7.10 Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.11 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.

  • Seite 29: Wartungsplan

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann.

  • Seite 30: Regelmäßige Wartungsarbeiten (Bild)

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartungsarbeiten (B ild) Seite...

  • Seite 31: Monatlich Durchzuführende Wartungsarbeiten

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten (Text) 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen.

  • Seite 32: Jährliche Hauptinspektion

    Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorge- fundener Mängel, protokolliert werden.

  • Seite 34: Wartungsprotokoll

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: Wichtelwald „Rabenscheid“ _____ / Art.-Nr. 4591-20 _____________________________________ Standort: __________________________________________________________________________________ Kunde oder Betreiber: ________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- Gesperrt Mängel Mängel Datum Besichti- diger...

  • Seite 35: Übergabebeleg

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik...
