1. GENERALE
Caratteristiche:
La spira ad induzione LOOP PLUG è un sistema per il
rilevamento induttivo dei veicoli con le seguenti
caratteristiche:
· separazione galvanica tra elettronica della spira e del
lettore
· sistema di allineamento automatico dopo l'attivazione
· regolazione lineare delle deviazioni di frequenza
· sensibilità indipendente dall'induttività della spira
· indicazione spira impegnata attraverso LED
N.B.: Il prodotto è da abbinare al modulo per spire ad
innesto 23105013.
2. REGOLAZIONI POSSIBILI

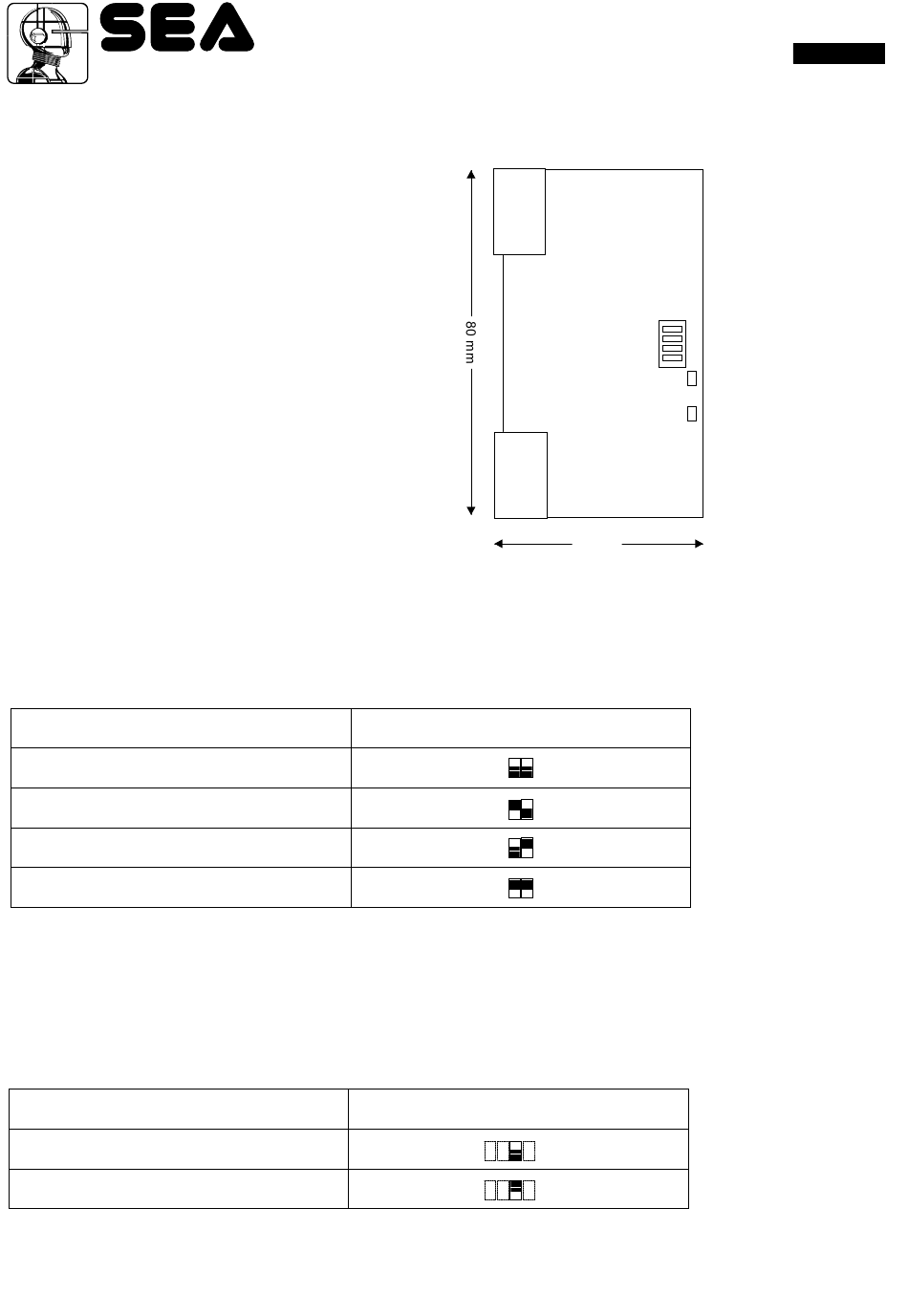

2.1 Sensibilità
Attraverso i DIP 1 e 2 si riesce a regolare il livello di sensibilità per la rilevazione di un veicolo che impegna la
spira. Tali livelli sono indicati nello schema sottostante.
Livello di sensibilità
1 basso
2
3
4 alto
2.2 Tempo di ritenuta
Il tempo di ritenuta può essere regolato con l'aiuto dei DIP-switch 3 e può essere finito o infinito (5 min o infinito).
Nel caso di tempo finito, al termine dei 5 min verrà emesso un segnale di spira libera, seguito da una riequilibratura
automatica delle spire.
Nota: il tempo di ritenuta inizia appena la spira è impegnata.
Tempo di ritenuta
5 minuti
infinito
2
Cod. 67410730
®
LOOP PLUG 23105159
(0,27% Äf/f)
(0,09% Äf/f)
(0,03% Äf/f)
(0,01% Äf/f)
REV 01 - 03/2011
1
2
3
X1
4
5
1
2
3
X2
4
5
Monocanale: DIP-switch1,2
ON
1
ON
1
ON
ON
1
1
ON
ON
1
1
Monocanale: DIP-switch 3
ON
ON
OFF
1
1
ON
ON
ON
1
1
4
4 frequenza
3 tempo di ritenuta
monocanale
ON
1
2 sensibilità b
1 sensibilità a
1
LED verde
LED rosso
45 mm
LOOP PLUG
