Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
1. GENERAL
Caractéristiques:
La spire à l'induction, LOOP PLUG est un système pour
le relèvement inductif des véhicules avec les suivantes
caractéristiques:
· séparation galvanique de l'électronique de la spire et le
lecteur
· système d'alignement automatique après l'activation
· réglage linéaire des déviations de fréquence
· sensibilité indépendante de l'inductivité de la spire
· Indication à LED quand la spire est engagée
Remarque: Le produit doit être assorti au module pour
spires enfichables 23105013.

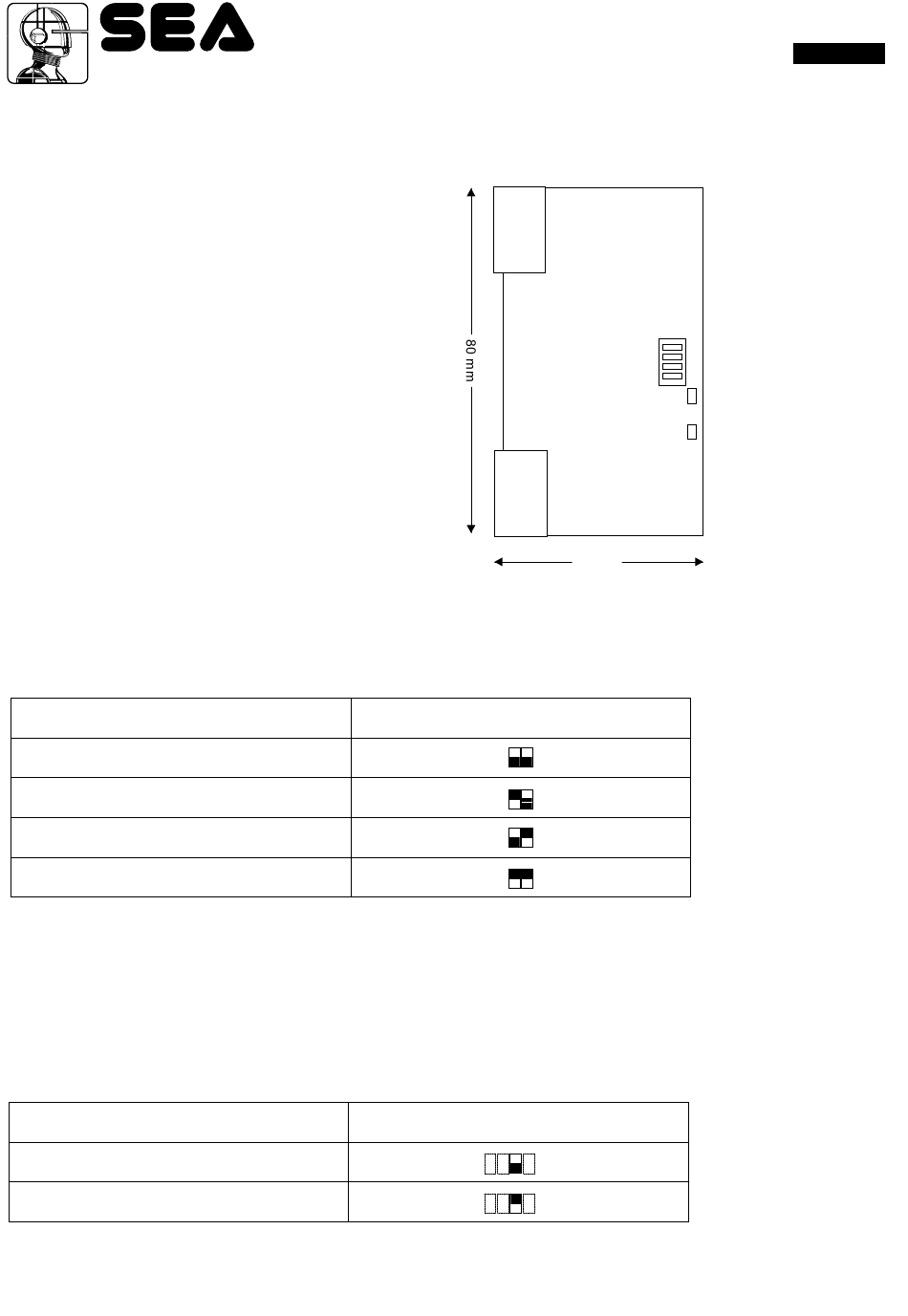

2. POSSIBLES REGLAGES
2.1 Sensibilité
Avec les DIP 1 et 2 on peut régler la sensibilité pour le relèvement d'un véhicule qui engage la spire. Tels
niveaux de sensibilité sont indiqués dans le suivant schéma.
Niveau de sensibilité
1 bas
2
3
4 haut
2.2 Temps de retenue
Le temps de retenue peut être réglé avec le DIP-switch 3 et il peut être fini ou infini (5 min. ou infini).
Dans le cas de temps fini, à la fin des 5 min y sera émis un signal de spire libre, suivi par un requilibrage
automatique des spires.
Remarque: Le temps de retenue commence dès que la spire est engagée.
Temps de retenue
5 minutes
Infini
10
Cod. 67410730
®
LOOP PLUG 23105159
Mono canal: DIP-switch1,2
(0,27% Äf/f)
(0,09% Äf/f)
(0,03% Äf/f)
(0,01% Äf/f)
REV 01 - 03/2011
1
2
3
X1
4
5
1
2
3
X2
4
5
45 mm
ON
1
ON
1
ON
ON
1
1
ON
ON
1
1
Mono canal: DIP-switch 3
ON
ON
OFF
1
1
ON
ON
ON
1
1
LOOP PLUG
FRANÇAIS
4
4 fréquence
3 temps de retenue mono
canal
ON
1
2 sensibilité b
1 sensibilité a
1
LED vert
LED rouge
