Sistemi Elettronici
di Aper tura Porte e Cancelli
For COUNTER BALANCED DOORS / SLIDING GATES / BARRIERS
CN5
L7
L8
L1
L2
L6
L5
L3
L4
L1
Led stopp
L2
Led Lichtschranke
L3
Endschalter Schliessung
L4
Endschalter Oeffnung
L5
Kontrolleuchte
L6
Led Sicherheit
L7
Led start
L8
Led start Fussgaenger
Sicherung Speisung Zubehoer 2 A
F1
Sicherung Motoren 5 A
F2
T1
Transformator
CN1
Verbinder Funkmodul
CN2
Verbinder Speisung 220 Vac
CN3
Verbinder Motorkondensator
CN4
Klemmleiste Motor
CN5
Hauptklemmleiste
CN6
Verbinder Modul Betriebsart
CN7
Klemmleiste Blinklampe und Gartenlichter
RL1
Relais Motor
RL2
Relais Bewegungsrichtung
TR1
Trimmer Zeiteinstellung Gartenlichter
TR2
Trimmer Zeiteinstellung Betrieb/Einstellung Bremse
mit Steueurng der Endschalter
SEA S.r.l. Zona Ind.le S. Atto – Teramo – Italia
Sito Internet:
http://www.seateam.com
E-mail:
seacom@rgn.it
(Uff. Commerciale)
ELEKTRONISCHES GERAET METEX
Fuer KIPPTORE SCHIEBETORE UND SCHRANKEN
METEX ELECTRONIC CONTROL UNIT
F1
CN6
CN1
TR1
TR2
Rev. 02 – 12/2008
seatec@rgn.it
T1
RL1
RL2

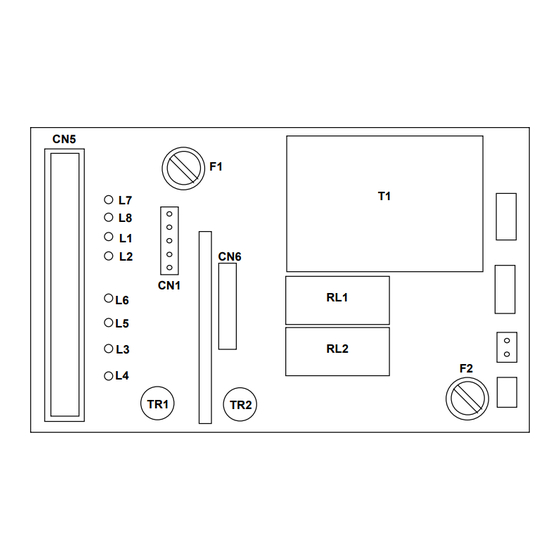

Abb. 1
Stop led
Photocell led
Closing limit stop
Opening lmit stop
Warning lamp
Safety led
Start led
Pedestrian start led
Accessory fuse 2A
Motor fuse 5 A
Transformer
Radio plug-in connector
Voltage connector 220 Vac
Motor condenser connector
Motor connector
Main terminal board
Logic connector
Flashing lamp and courtesy light connector
Motor relay
Direction relay
Courtesy light time adjusting Trimmer
Working time adjusting Trimmer – limit switches
brake adjusting Trimmer
(Uff. Tecnico)
CN7
CN4
CN3
F2
CN2
Pag. 1 di 7
