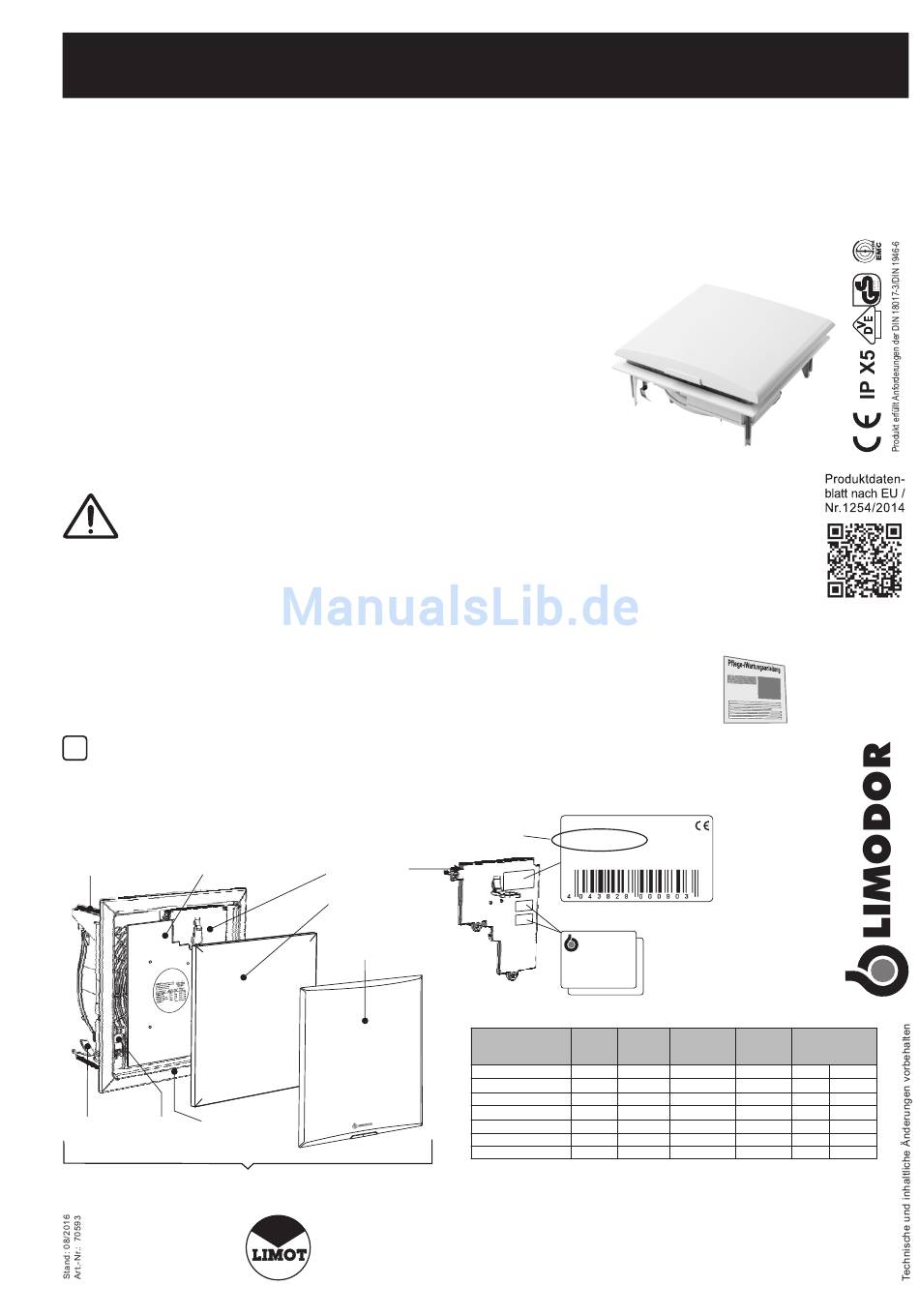

Limodor compact Serie Montageanleitung

Montageanleitung Lüfterserie compact (Teil 2)

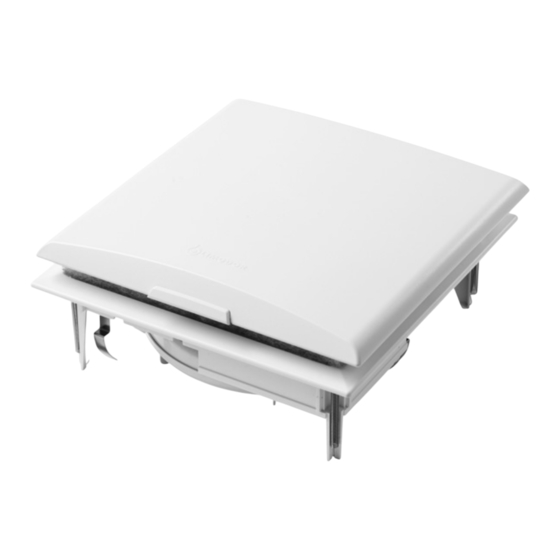

1. Allgemeine Produktbeschreibung Gebläseeinheit Serie compact
Die Gebläseeinheit Serie compact ist für den Einsatz in einem Einbaukasten der Serie compact bzw. compact/H bestimmt und in
allen Montagearten und -lagen einsetzbar. Die Einheit besteht im wesentlichen aus einem ein- oder mehrstufigen Gebläse, Filter
und einer Abdeckplatte. Hinweise zum Betrieb des Abluftgerätes inkl. den Leistungsdaten siehe Montageanleitung
compact (Teil 1) -Einbaukasten Serie compact-.
1.1 Allgemeine Hinweise
Diese Anleitung beschreibt die Montage der Gebläseinheit in einem Einbaukasten der Serie compact.
D ie Montage des Einbaukastens sowie die technischen Daten der Lüfterserie compact sind
Montageanleitung Lüfterserie compact (Teil 1) -Einbaukasten Serie compact- zu entnehmen.
• Montagearbeiten können nur von Personen durchgeführt werden, die entsprechende Erfah-
rung im Umgang mit den benötigten Werkzeugen haben und eine fachliche Eignung besitzen.
• Es sind keine Modifikationen an der Gebläseeinheit compact erlaubt. Dadurch erlischt
jeglicher Haftungsanspruch.
• Lesen Sie die Anleitung vor der Montage sorgfältig durch und bewahren Sie
diese auf.
• Die Verwendung von Zubehör- und Ersatzteilen, die nicht von LIMOT stammen,
ist nicht erlaubt und führt zum Verlust von Gewährleistung und Haftungsanspruch.
Gleiches gilt für Nichtbeachtung der Hinweise in den Anleitungen.
1.2 Hinweise zum Anwendungsbereich der Lüfterserie compact
Hinweise zum Anwendungsbereich sind in der Montageanleitung
Bei Montagearbeiten der Lüfterserie compact sind die örtlichen EVU-Bestimmungen und Anschlussbe-
stimmungen gem. VDE 0100 zu beachten. Die Montagearbeiten dürfen nur bei allpoliger Trennung vom
Netz durchgeführt werden. Auf Fremdspannung bei einer zentralen Ansteuerung achten!
1.3 Lagerung und Entsorgung
• Bei längerer Lagerung ist die Gebläseeinheit gegen Korrosion in Form einer trockenen, feuchte- und staub-
dichten Originalverpackung zu schützen.
• Der Lagerort muss frostsicher sein. Große Temperaturschwankungen sind zu vermeiden.
• Das Produkt enthält elektronische Bauteile, die als Elektronikschrott entsorgt werden müssen. Gehäuse-
bzw. Motorteile bestehen aus wiederverwendbarem Kunststoff bzw. Metallteilen.
1.4 Reinigung und Wartung
• Hinweise und Intervalle zur Reinigung/Wartung siehe separater Pflege- und Wartungsanleitung.
• Verwenden Sie keine aggressiven oder lösungsmittelhaltigen Reinigungsmittel zur Reinigung.
• Die Reinigung des Lüftungsgerätes mit einem Hochdruckreiniger/Dampfstrahlgerät ist nicht zulässig.
i
Das Lüftungsgerät inklusive den Nebenansaugstellen nicht ohne Filter betreiben!
Hinweis nach DIN EN 60335: Das Lüftungsgerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen od. geistigen Fähigkeiten oder man-
gels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine zuständige Person beaufsichtigt oder erhielten eine Einweisung, wie das Lüftungsgerät zu benutzen
ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Lüftungsgerät bzw. Einzelteilen des Lüftungsgerätes spielen.
2. Aufbau Gebläseeinheit und Motortypen
Haltefeder (4x) Regulierplatte
Rastfeder Rastfeder-
Abdeckrahmen
(3x) griff (3x)
compact
Liefereinheit: Gebläseeinheit Serie compact
Die Gebläseeinheit kann mit Steuermodulen (Zubehör) ausgestattet werden.
-Einbaukasten Serie compact-
Motortyp
Leistungsteil
Filter compact
Abdeckplatte compact
(Premium-Design)
Leistungsdaten -Gebläseeinheit für Lüfterserie compact-
Motortyp
CNA45/20L60
CNA45/20L60-40
CNA45/20L60-30
CNA45/20L45-25
CNA45/20L100
CNA45/20L100-30
CNA45/20L100-60-30
Zusatzbezeichnungen Motortyp:
LIMOT GmbH & Co. KG Lüftungstechnik
Untere Wart 13 - 15
Tel.: (0 79 31) 94 49-0
e-mail: info@limot.de
Gebläseeinheit
Serie compact
der
enthalten.
Typenschild Motor
LIMOT GmbH&CoKG
Typ CNA45/20L60
m
BK 0,47 F 1600 U/min
0,086 A ~ 230V/50Hz
11 W
Hinweis Grund-/Zusatzmodule
C-NR (Serie) = Nachlaufmodul
C-IV = Intervallmodul
LIMODOR
C-FR = Feuchteregler
C-TZ = Zentrale Ansteuerung
Nachlaufmodul
Typ: C-NR V12.01 C-BM = Bewegungsmelder
Art.Nr.: 99105
C-LS = Lichtsensor
C-LU2/D = Zeitschaltuhr
Motor- Volumen- Motor-
aus- strom drehzahl
-1
führung
[m³/h] [min (max)]
1-stufig 60 1600
2-stufig 60/40 1600
2-stufig 60/30 1600
2-stufig 45/25 1100
1-stufig 100 2200
2-stufig
100/30 2200
3-stufig
100/60/30 2200
-E = mit Hilfsrelais C-EK
-VK
= mit Strommessplatine (für ir clean-System)
97980 Bad Mergentheim
Fax: (0 79 31) 94 49-71
http://www.limot.de
Lüfterserie
Strom- Leistungs-
aufnahme aufnahme
[A (max)] [W] [W/m³/h]
11
0,075 0,20
11/6
0,075 0,20
0,075 11/6 0,20
0,078 9/5 0,20
0,110 23 0,23
0,110 23/6 0,23
0,110 23/11/6 0,23
a
