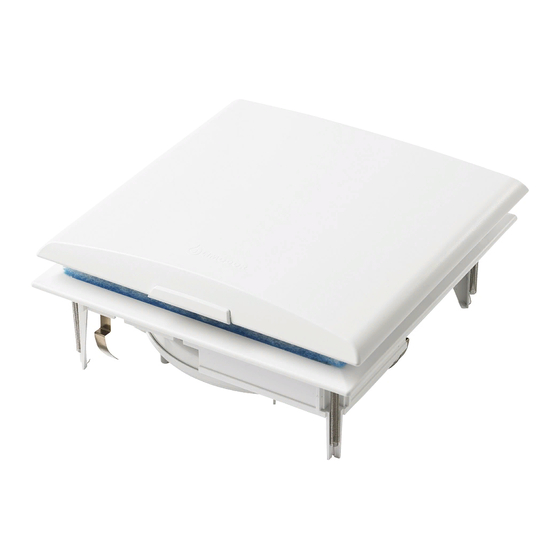

Limodor compact 60 Einbauanleitung

Einbauanleitung Serie compact
Anwendungsbereich
Die Lüfterserie compact ist als Abluftgerät nach DIN 18017-3 bzw. DIN 1946-6 in Wohnungen/Wohneinheiten od. vergleichbaren Nutzer-
einheiten (vorzugsweise in Sanitärräumen, Küchen bzw. Kochnischen) einsetzbar.
steigen. Die Abluft kann mit einer eigenen Abluf
ins Freie geführt werden. Der
strömöffnungen. Für den Einsatz als Brandschutz-Absperrvorrichtung nach DIN 18017 steht die Serie compact-BR und -K zur Verfügung.
Einbaumöglichkeiten:
Die Lüfterserie compact ist als Wand- od. Deckeneinbaugerät verwendbar (Montageeinschränkungen/-hinweise in den bauaufsichtlichen
Zulassungen bei Serie compact-BR und -K beachten).
Tabelle 1 -Einbauhinweise (auszugsweise)-
Lüfterserie Einbaulage
compact 1 bis 5
compact-BR 1
compact-K (-II) 1, 2 und 4 (5)
compact-K-D 1, 2 und 4 (5)
Allgemeine Hinweise:
• Das Produkt enthält elektronische Bauteile, die als Elektronikschrott entsorgt werden müssen. Das Gehäuse bzw. Motorteile bestehen
aus wiederverwendbarem Kunststoff bzw. Metallteilen.
• Die elektrische Sicherheit ist nur dann gewährleistet, wenn das Abluftgerät (Produkt) in der Installationsumgebung installiert wird. Elek-
tronische Bauteile im Abluftgerät erfüllen die erforderlichen Schutzanforderungen gemäß DIN EN 55014-2 bezüglich auftretender Netz-
störungen. Werden die Vorgabewerte überschritten, z.B. durch parallel betriebene Vorschaltgeräte für z.B. Leuchtkörper, sind bei Be-
darf Entstörmaßnahmen zu treffen. Montagehinweise von parallel betriebenen elektrischen Bauteilen sind zu beachten.
• Das Abluftgerät erfüllt die Schutzklasse IPX5 (strahlwasser-
geschützt) und darf im Bereich 1 von Nassräumen gemäß
VDE 0100 Teil 701 installiert werden.
Die Motorausführung CNA45/20L ... ist für den Betrieb mit
•
Drehzahlreglern bzw. Dimmer ungeeignet.
•
Durch Eingriffe in das Produkt erlöschen jegliche Haftungs-
ansprüche.
Geräteaufbau/-abmaße:
Ausblasstutzen Rückschlagklappe
Zwischenstück
Rastfeder
Kasten compact
(Serie -BR, -K, II, -K-AS)
NW80
Kabel-
durch-
führung
73
Ansaug-
stutzen AS
56
(Zubehör)
Ansicht -rechts-
tleitung od. mit einer gemeinsamen Hauptleitung nach den Grundsätzen der DIN 18017-3
Betrieb des Abluftgerätes erfordert ggf. eine ausreichend dimensionierte Zuluftnachströmung bzw. Über-
Einbauwand/Lüftungsschacht
nicht klassifiziert
klassifiziert nach F30-90/L30-90
klassifiziert nach F30-90/L30-90
klassifiziert nach F30-90/L30-90; Einbaudecke nicht klassifiziert
Netzklemme,
6-polig
Regulierplatte
(nur bei Unterputz-Serie
Abdeckrahmen
compact 60, -II einsetzen)
compact
LIMODOR
Ansicht -Front-
LIMOT GmbH & Co. KG Lüftungstechnik
Untere Wart 13 - 15
Tel.: (0 79 31) 94 49-0
e-mail: info@limot.de
Die max. Fördermitteltemperatur darf 40°C nicht über-
Einbaulagen Serie compact:
Hinweise
Rückschlagklappe unter Punkt C beachten
Höhenversatz Oberkante-Absperrvorrichtung/T-Stück Hauptleitung = 150 mm
Lüftungsleitung zwischen Nebenraumanschluss WAK-BR und compact-K-II aus Stahl
Anbindeleitung aus Stahl; max. Länge: 6 m
Tabelle 2 -Leistungsdaten Lüfterserie compact-
Motor-
Lüfterserie
aus-
führung
compact 60 1-stufig
compact 60-40 2-stufig
compact 60-30 2-stufig
compact 100; -II 1-stufig
compact 100-30 2-stufig
3-stufig
compact 100-60-30
Gebläseeinheit compact
Leistungsteil
Filter compact
29
56
Ansicht -links-
WC-Anschlussstutzen
(Zubehör)
97980 Bad Mergentheim
Fax: (0 79 31) 94 49-71
1
Motortyp Volumen- Motor-
strom drehzahl
-1
(CNA45/20..) [min (max)]
[m³/h]
..L60 60 1600
..L60-40 60/40 1600
..L60-30 60/30 1600
100 2200
..L100
100/30 2200
..L100-30
..L100-60-30 100/60/30 2200
*) Betriebsspannung: 230 VAC/50Hz
Abdeckplatte compact
(Premium-Design)
(Abb. 1)
75 95
Ansicht -oben-
Tabelle 3 -Abmaße-
Abmaße in mm:
compact, -II
compact
compact-K-D
compact-BR
compact-K, -K-AS
http://www.limot.de
2 3 4 5
Leistungs- Strom-
aufnahme *) aufnahme *)
[W]
[A (max)]
11 0,075
11/6 0,075
11/6
0,075
23
0,110
23/6 0,110
23/11/6 0,110
Kabeldurchführung
A B C
50 242 100
75 242 100
35 272 115
75 272 115
