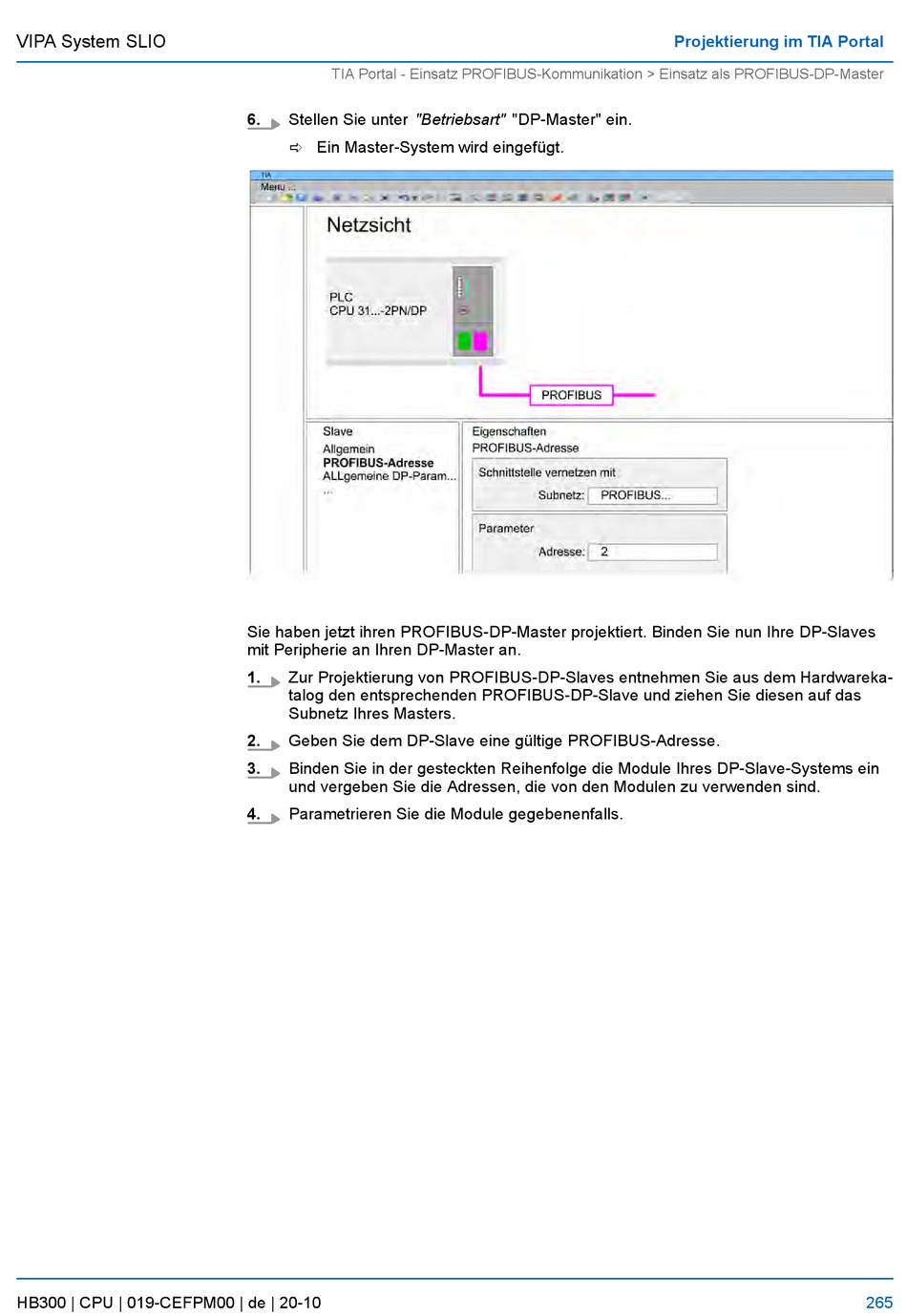

YASKAWA SPEED7 CPU 019PN Handbuch Seite 265

VIPA System SLIO
HB300 | CPU | 019-CEFPM00 | de | 20-10
TIA Portal - Einsatz PROFIBUS-Kommunikation > Einsatz als PROFIBUS-DP-Master
6. Stellen Sie unter "Betriebsart" "DP-Master" ein.
ð Ein Master-System wird eingefügt.
Sie haben jetzt ihren PROFIBUS-DP-Master projektiert. Binden Sie nun Ihre DP-Slaves
mit Peripherie an Ihren DP-Master an.
1. Zur Projektierung von PROFIBUS-DP-Slaves entnehmen Sie aus dem Hardwareka-
talog den entsprechenden PROFIBUS-DP-Slave und ziehen Sie diesen auf das
Subnetz Ihres Masters.
2. Geben Sie dem DP-Slave eine gültige PROFIBUS-Adresse.
3. Binden Sie in der gesteckten Reihenfolge die Module Ihres DP-Slave-Systems ein
und vergeben Sie die Adressen, die von den Modulen zu verwenden sind.
4. Parametrieren Sie die Module gegebenenfalls.
Projektierung im TIA Portal
265
