Elektrische Anschlüsse

6.2 Netzanschluss

Wechselrichter der X3-Hybrid Serie sind für ein Dreiphasennetz konzipiert.
Spannung: 380/400 V, Frequenz: 50/60 Hz. Andere technische Anforderungen
müssen den Anforderungen des örtlichen öffentlichen Stromnetzes entsprechen.
Tabelle 4 Empfehlungen für Kabel und LS-Schalter
X3-Hybrid-5.0-D
Modell
X3-Hybrid-5.0-N
Kabel
4-5 mm²
LS-Schalter 20 A
Der LS-Schalter ist zwischen Wechselrichter und Netz zu installieren.
Stromverbraucher nicht direkt am Wechselrichter anschließen.
Anschluss zwischen Last und Wechselrichter nicht zulässig

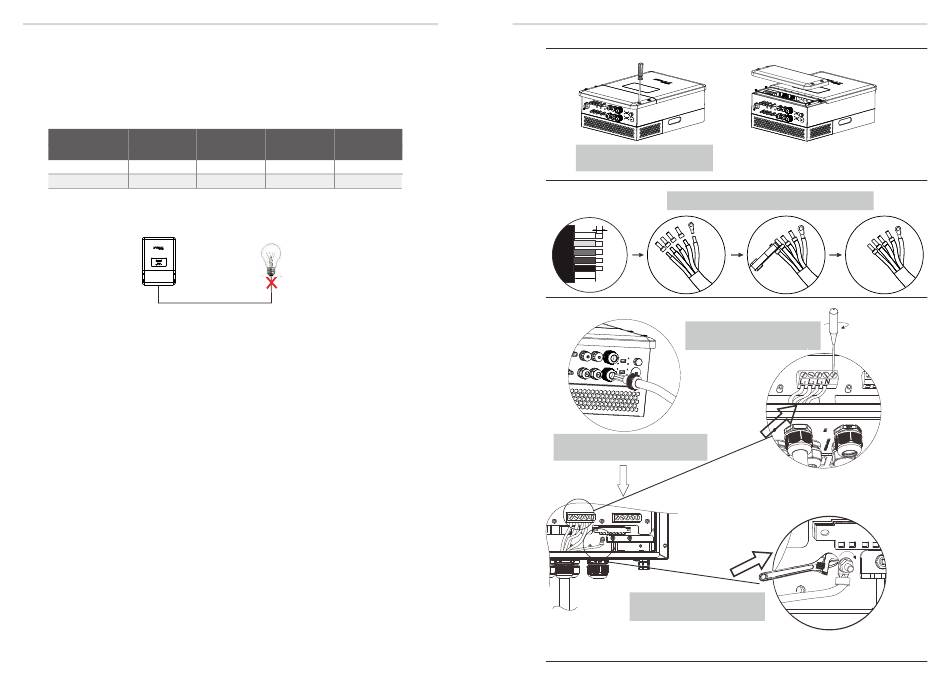

Vorgehensweise für den Anschluss:
Schritt 1. Netzspannung überprüfen.
1.1 Netzspannung überprüfen und mit dem zulässigen Spannungsbereich
vergleichen (siehe technische Daten).
1 . 2 L e i s t u n g s s c h a l t e r v o n a l l e n P h a s e n t r e n n e n u n d g e g e n
Wiedereinschalten sichern.
Schritt 2. Unteren Teil der oberen Abdeckung des Wechselrichters abnehmen.
Schritt 3. AC-Kabel vorbereiten.
3.1 Geeignetes Kabel auswählen (Kabeldurchmesser siehe Tabelle 4).
3.2 Spielraum von 60 mm des Leitungsmaterials einplanen.
3.3 Am Leiterende 12 mm Isoliermaterial entfernen.
3.4 Leiterenden in die AC-Anschlussklemme einführen und sicherstellen, dass die
gesamte Leiterlitze von der AC-Anschlussklemme erfasst wird.
3.5 Kopf der AC-Anschlussklemme mit der Crimpzange zusammendrücken und
die Schraubkappe fest aufschrauben.
Schritt 4. AC-Kabel durch die Schraubkappe in die Netz-Anschlussstelle einführen
und die Schraubkappe anziehen. Leiter L1, L2, L3 und N-Leiter in die
entsprechenden Anschlussstellen des AC-Anschlusspunkts einführen. Schutzleiter
(PE) mit Erdungsklemme verpressen und am Erdungsbolzen festschrauben.
24
X3-Hybrid-6.0-D X3-Hybrid-8.0-D X3-Hybrid-10.0-D
X3-Hybrid-6.0-N X3-Hybrid-8.0-N X3-Hybrid-10.0-N
4-5 mm² 4-5 mm² 5-6 mm²
20 A 20 A 32 A
Schritt 2.
Φ4 Sechskantschlüssel.
Drehmoment: 3 ± 0,1 Nm
Schritt 3.
Kabeldurchmesser: siehe Tabelle 4 (page 24)
12mm
L1
L2
L3
N
PE
60mm
Schritt 4.
Schraubendreher.
Anzugsmoment: 1,2 ± 0,1 Nm
AC-Kabel durch Schraubkappe
in Netzanschlussstelle einführen.
Schraubendreher.
Anzugsmoment: 1,2 ± 0,1 Nm
Elektrische Anschlüsse
Anschluss L-Leiter und N-Leiter
Anschluss Schutzleiter (PE)
