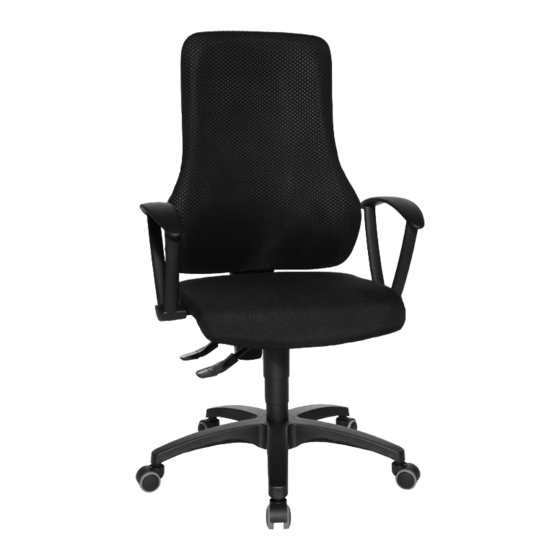

- Seite 1 Montageanleitung Notice de montage Istruzioni di montaggio Gesundheits-Bürodrehstuhl Siège de bureau pivotant santé | Sedia girevole per ufficio Salute Deutsch ..02 Français ..19 Italiano ..ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Lieferumfang ......................3 Komponenten......................4 Benötigte, nicht mitgelieferte Werkzeuge.............. 4 Mit QR-Codes schnell und einfach ans Ziel ............5 Allgemeines ......................6 Montageanleitung lesen und aufbewahren............6 Bestimmungsgemäßer Gebrauch ................6 Zeichenerklärung .......................6 Sicherheit ........................7 Hinweiserklärung ....................... 7 Sicherheitshinweise ....................7 Erstgebrauch ...................... -
Seite 3: Lieferumfang
Lieferumfang Lieferumfang... -
Seite 4: Komponenten
Lieferumfang Komponenten Rückenlehne Fußkreuz Armlehne, 2× Abdeckung (Rückenbügel) Hartbodenrolle, 5× Schraube (M6×10), 4× Schraube (M6×20), 8× Schraube (M6×25), 4× Innensechskantschlüssel (4 mm) Gasdruckfeder Teleskopabdeckung Armlehneneisen, 2× Mechanik Drehrad zur Verstellung der Rückenlehnenhöhe Hebel zur Verstellung der Rückenlehnenneigung Hebel zur Verstellung der Sitzhöhe Sitzfläche Benötigte, nicht mitgelieferte Werkzeuge Gummihammer... -
Seite 5: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. -
Seite 6: Allgemeines
Allgemeines Allgemeines Montageanleitung lesen und aufbewahren Diese Montageanleitung gehört zu diesem Gesundheits- Bürodrehstuhl (im Folgenden nur „Drehstuhl“ genannt). Sie enthält wichtige Informationen zur Montage und zum Gebrauch. Lesen Sie die Montageanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Drehstuhl einsetzen. Die Nichtbeachtung dieser Montageanleitung kann zu schweren Verletzungen oder zu Schäden am Drehstuhl führen. -
Seite 7: Sicherheit
Sicherheit Sicherheit Hinweiserklärung Die folgenden Symbole und Signalworte werden in dieser Montageanleitung ver- wendet. Dieses Signalsymbol/-wort bezeichnet eine Ge- WARNUNG! fährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Dieses Signalwort warnt vor möglichen Sach- HINWEIS! schäden. - Seite 8 Sicherheit − Kunststoff und Metall reagieren auf Belastungen und Tempe- ratureinflüsse, indem sie sich ausdehnen und zusammenzie- hen. Prüfen Sie regelmäßig alle Schraubverbindungen und ziehen Sie sie ggf. nach. Lose Schraubverbindungen können zu Personenschäden führen. − Verwenden Sie den Drehstuhl nicht, wenn sich Schraubverbin- dungen gelockert haben oder wenn die Metall- oder Kunst- stoffteile Verformungen, Risse oder andere Beschädigungen aufweisen.
-
Seite 9: Erstgebrauch
Erstgebrauch Erstgebrauch Drehstuhl und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Drehstuhl schnell beschädigt werden. − Gehen Sie beim Öffnen sehr vorsichtig vor. 1. Nehmen Sie die Einzelteile des Drehstuhls aus der Verpackung. 2. -
Seite 10: Fußgestell Montieren
Montage Montieren Sie den Drehstuhl mithilfe der folgenden Anweisungen und grafischen Darstellungen. 1 Fußgestell montieren ..................10 2 Sitzfläche montieren ..................11 3 Sitzfläche auf das Fußgestell montieren ............12 4 Rückenlehne montieren ...................13 1 Fußgestell montieren 1. Stecken Sie die Gasdruckfeder in das Loch in der Mitte des Fuß- kreuzes 2. -
Seite 11: Sitzfläche Montieren
Montage 2 Sitzfläche montieren Schritt 2.1: Armlehneneisen für die Armlehnen montieren 1. Positionieren Sie die Armlehnen- eisen mit den Bohrlöchern so über die Löcher auf der Unterseite wie in Abb. 2 der Sitzfläche dargestellt. 2. Befestigen Sie die Armlehneneisen mit Hilfe des Innensechskantschlüssels jeweils 4 Schrauben pro Seite. -
Seite 12: Sitzfläche Auf Das Fußgestell Montieren
Montage 3. Befestigen Sie die Armlehnen mit Hil- fe des Innensechskantschlüssels und jeweils 2 Schrauben Armlehne. 3 Sitzfläche auf das Fußgestell montieren − Positionieren Sie das Bohrloch auf der Unterseite der Sitzfläche über die Gasdruck feder drücken Sie die Sitzfläche fest auf die Gasdruckfeder. -
Seite 13: Rückenlehne Montieren
Montage 4 Rückenlehne montieren Schritt 4.1: Abdeckung für die Rückenlehne aufsetzen − Setzen Sie die Abdeckung lose auf die Mechanik an der Rückseite der Sitzfläche Schritt 4.2: Rückenlehne aufsetzen 1. Setzen Sie die Rückenlehne durch die Abdeckung hindurch auf die Rückseite der Mechanik 2. -
Seite 14: Bedienung
Bedienung Bedienung Sie können den Drehstuhl in der Sitzhöhe, Rückenlehnenhöhe sowie Rückenlehnen- neigung verstellen. Dadurch wird Ihnen eine ergonomische Sitzhaltung ermöglicht. Eine aufrechte Sitzhaltung stärkt Ihre Wirbelsäule. Achten Sie dabei darauf, dass Sie Ihre Beine in einem Winkel von 90° und Ihre Füße vollständig auf den Boden aufsetzen. -
Seite 15: Rückenlehnenhöhe Einstellen
Bedienung Rückenlehnenhöhe einstellen 1. Drehen Sie das Drehrad zur Verstel- lung der Rückenlehnenhöhe gegen den Uhrzeigersinn, um die Verstellmechanik zu lösen. 2. Ziehen oder drücken Sie die Rückenlehne in die gewünschte Höhe und drehen Sie das Drehrad zur Verstellung der Rückenlehnenhöhe im Uhrzeiger- sinn, um die Verstellmechanik wieder festzuschrauben. -
Seite 16: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Drehstuhl kann zu Beschädi- gungen führen. − Verwenden Sie keine aggressiven Reinigungsmittel, harten Bürsten, scharfen oder metallischen Reinigungsgegenstände wie Messer, Metallschwämme und dergleichen. Diese können die Oberflächen beschädigen. −... -
Seite 17: Aufbewahrung
Alle Teile müssen vor dem Aufbewahren vollkommen trocken sein. − Bewahren Sie den Drehstuhl stets an einem trockenen, vor Staub geschützten und für Kinder unzugänglichen Ort auf. Technische Daten Modell: W30RG200HAA Artikelnummer: 71308 Gewicht: ca. 17,7 kg Abmessungen (B × H × T): ca. - Seite 19 Répertoire Répertoire Contenu de la livraison ..................20 Composants ........................21 Outils nécessaires mais non fournis................21 Aller rapidement et facilement au but avec les codes QR ........22 Généralités ......................23 Lire la notice de montage et la conserver ............. 23 Utilisation conforme à...
-
Seite 20: Contenu De La Livraison
Contenu de la livraison Contenu de la livraison... -
Seite 21: Composants
Contenu de la livraison Composants Dossier Pied en croisillon Accoudoir, 2× Protection (arceau de dos) Roulette pour sols durs, 5x Vis (M6×10), 4× Vis (M6×20), 8× Vis (M6×25), 4× Clé hexagonale (4 mm) Vérin à gaz Manchette télescopique Fers d’accoudoir, 2× Mécanisme Bouton rotatif de réglage de la hauteur du dossier Levier de réglage de l’inclinaison du dossier... -
Seite 22: Aller Rapidement Et Facilement Au But Avec Les Codes Qr
Aller rapidement et facilement au but avec les codes QR Aller rapidement et facilement au but avec les codes QR Si vous avez besoin d’informations sur les produits, de pièces de rechange ou d’accessoires, de données sur les garanties fabricant ou sur les unités de service ou si vous souhaitez regarder confortablement des instructions en vidéo –... -
Seite 23: Généralités
Généralités Généralités Lire la notice de montage et la conserver Cette notice de montage fait partie de ce siège de bureau pivotant san- té (seulement appelé «siège pivotant» ci-après). Il contient des infor- mations importantes pour le montage et l’utilisation. Lisez la notice de montage attentivement, en particulier les consignes de sécurité, avant d’utiliser la chaise pivotante. -
Seite 24: Sécurité
Sécurité Sécurité Légende des avis Les symboles et mots signalétiques suivants sont utilisés dans cette notice de mon- tage. Ce symbole/mot signalétique désigne un risque à AVERTISSEMENT! un degré moyen qui, si on ne l’évite pas, peut avoir comme conséquence la mort ou une grave blessure. - Seite 25 Sécurité − N’utilisez jamais le siège pivotant en montant dessus, en tant qu’aide pour marcher, support ou jouet tournant pour les en- fants etc. − Le plastique et le métal réagissent aux chocs et aux change- ments de température en se dilatant et se contractant. Véri- fiez régulièrement le serrage de toutes les vis et corrigez si né- cessaire.
-
Seite 26: Première Utilisation
Première utilisation Première utilisation Vérifier le siège pivotant et le contenu de la livraison AVIS! Risque d’endommagement! Si vous ouvrez l’emballage négligemment avec un couteau bien aiguisé ou à l’aide d’autres objets pointus, vous risquez d’endom- mager rapidement le siège pivotant. −... -
Seite 27: Monter Le Pied
Montage − Procédez au montage de la chaise pivotante avec précaution et conformez-vous aux instructions de la notice de montage. Assemblez le siège pivotant à l’aide des instructions suivantes et des représentations graphiques. 1 Monter le pied ....................27 2 Monter la surface d’assise ................28 3 Monter la surface d’assise sur le pied ............. - Seite 28 Montage 2 Monter la surface d’assise Étape 2.1: Monter les fers des accoudoirs 1. Positionnez les fers des accoudoirs avec les trous de perçage sur les trous sous la surface d’assise , comme sur la Fig. 2. 2. Fixez les fers des accoudoirs à l’aide de la clé...
- Seite 29 Montage 2. Fixez les accoudoirs à l’aide de la clé hexagonale et 2 vis par ac- coudoir. 3 Monter la surface d’assise sur le pied − Positionnez le trou de perçage sous la surface d’assise au-dessus du vérin à gaz et enfoncez l’assise sur le vérin à...
- Seite 30 Montage 4 Monter le dossier Étape 4.1: Placer la protection du dossier − Placez la protection sur le mécanisme au dos de la surface d’assise Étape 4.2: Placer le dossier 1. Placez le dossier à travers la pro- tection au dos du mécanisme 2.
-
Seite 31: Utilisation
Utilisation Utilisation Sur le siège pivotant, vous pouvez régler la hauteur d’assise, la hauteur du dossier ainsi que l’inclinaison du dossier. Ainsi, vous pouvez trouver votre assise ergono- mique. Une position assise droite renforce votre colonne vertébrale. Veillez à ce que vos jambes soient en angle droit (90°) et que vos pieds touchent entièrement le sol. -
Seite 32: Régler La Hauteur Du Dossier
Utilisation Régler la hauteur du dossier 1. Faites tourner le bouton rotatif de ré- glage de la hauteur du dossier dans le sens inverse des aiguilles d’une montre pour débloquer le mé- canisme de réglage. 2. Faites remonter ou abaisser le dossier à... -
Seite 33: Nettoyage Et Entretien
Nettoyage et entretien Nettoyage et entretien AVIS! Risque d’endommagement! La manipulation non conforme du siège peut provoquer des dommages. − N’utilisez aucun produit de nettoyage agressif, des brosses dures, des ustensiles de nettoyage tranchants ou métalliques tel qu’un couteau, une éponge métallique dure ou similaire. Ceux-ci peuvent endommager les surfaces. -
Seite 34: Données Techniques
Données techniques Données techniques Modèle: W30RG200HAA N° d’article: 71308 Poids: env. 17,7 kg Dimensions (l × h × p): env. 65 × 119 × 63 cm Charge maximale: env. 110 kg Élimination Éliminer l’emballage Éliminez l’emballage selon les sortes. Mettez le carton dans la collecte de vieux papier, les films dans la collecte de recyclage. - Seite 35 Sommario Sommario Dotazione ......................36 Componenti ....................... 37 Utensili necessari non forniti in dotazione ............37 Arrivare all’obiettivo in modo veloce e semplice grazie ai codici QR ....38 Informazioni generali ..................39 Leggere e conservare le istruzioni di montaggio ..........39 Utilizzo conforme all’uso previsto ................39 Descrizione pittogrammi ..................39 Sicurezza .......................40...
-
Seite 36: Dotazione
Dotazione Dotazione... -
Seite 37: Componenti
Dotazione Componenti Schienale Piede a croce Bracciolo, 2× Copertura (supporto per la schiena) Rotella per pavimenti duri, 5× Vite (M6×10), 4× Vite (M6×20), 8× Vite (M6×25), 4× Chiave a brugola (4 mm) Molla a gas Copertura telescopica Ferro braccioli, 2× Meccanismo Rotella per la regolazione dell’altezza dello schienale Leva per la regolazione dell’inclinazione dello schienale Leva per la regolazione dell’altezza della seduta... -
Seite 38: Arrivare All'obiettivo In Modo Veloce E Semplice Grazie Ai Codici Qr
Arrivare all’obiettivo in modo veloce e semplice grazie ai codici QR Arrivare all’obiettivo in modo veloce e semplice grazie ai codici QR Non importa se siete alla ricerca di informazioni relative a prodotti, pezzi di ricambio o accessori, se cercate garanzie dei produttori o centri di assistenza o se desiderate vedere comodamente un video-tutorial –... -
Seite 39: Informazioni Generali
Informazioni generali Informazioni generali Leggere e conservare le istruzioni di montaggio Le presenti istruzioni di montaggio appartengono alla presente sedia girevole per ufficio Salute (di seguito chiamata solo “sedia girevole”). Contengono informazioni importanti relative al montaggio e all’uso. Prima di usare la sedia girevole leggere attentamente le istruzioni di montaggio, in particolar modo le note relative alla sicurezza. -
Seite 40: Sicurezza
Sicurezza Sicurezza Descrizione delle avvertenze Nelle istruzioni di montaggio vengono utilizzati i seguenti simboli e parole d’avverti- mento. Questo simbolo/questa parola d’avvertimento in- AVVERTIMENTO! dica un pericolo a rischio medio che, se non evita- to, può avere come conseguenza la morte o lesio- ni gravi. - Seite 41 Sicurezza − Plastica e metallo reagiscono a sollecitazioni ed escursioni ter- miche dilatandosi e restringendosi. Controllare con regolari- tà tutti i collegamenti a vite ed eventualmente serrarli. Colle- gamenti a vite non correttamente serrati possono provocare danni a persone. − Non utilizzare la sedia girevole se le viti si sono allentate o i pezzi di metallo o plastica presentano deformazioni, crepe o altri danni.
-
Seite 42: Primo Utilizzo
Primo utilizzo Primo utilizzo Controllare la sedia girevole e la dotazione AVVISO! Pericolo di danneggiamento! Se si apre la confezione con un coltello affilato o altri oggetti ap- puntiti e non si presta sufficiente attenzione, è possibile danneg- giare subito la sedia girevole. −... - Seite 43 Montaggio AVVISO! Pericolo di danneggiamento! L’uso improprio della sedia girevole può danneggiare la sedia girevole. − Montare la sedia girevole su di una superficie morbida e pulita. Eventualmente metterci sotto una coperta o simile per evitare di graffiare o danneggiare le superfici. −...
- Seite 44 Montaggio 2 Montare la seduta Passo 2.1: Montare i ferri braccioli per i braccioli 1. Posizionare i ferri braccioli modo che i loro fori combacino con quelli sul fondo della seduta come mostrato nella Fig. 2. 2. Fissare i supporti dei braccioli usando la chiave a brugola e 4 viti ciascun lato.
- Seite 45 Montaggio 2. Fissare i braccioli usando la chiave a brugola e 2 viti per ciascun bracciolo. 3 Montare la seduta sul basamento − Posizionare il foro sul lato inferiore della seduta sulla molla a gas e premere saldamente la seduta sulla molla a gas.
- Seite 46 Montaggio 4 Montare lo schienale Passo 4.1: Posizionare la copertura per lo schienale − Posizionare la copertura meccanismo sul retro della seduta Passo 4.2: Posizionare lo schienale 1. Inserire lo schienale da dietro la co- pertura sul retro del meccanismo 2.
-
Seite 47: Utilizzo
Utilizzo Utilizzo Sulla sedia girevole, è possibile regolare l’altezza della seduta, l’altezza dello schie- nale e l’inclinazione dello schienale. In tal modo si otterrà una posizione di seduta er- gonomica. Una postura eretta rinforza la colonna vertebrale. Assicurarsi di mettere le gambe ad un angolo di 90°... -
Seite 48: Regolazione Altezza Dello Schienale
Utilizzo Regolazione altezza dello schienale 1. Ruotare la rotella per la regolazio- ne dell’altezza dello schienale senso antiorario per allentare il mec- canismo di regolazione. 2. Tirare o spingere lo schienale all’altezza desiderata e ruotare la ro- tella per la regolazione dell’altezza dello schienale in senso orario per fis- sare nuovamente il meccanismo di regolazione. -
Seite 49: Pulizia E Manutenzione
Pulizia e manutenzione Pulizia e manutenzione AVVISO! Pericolo di danneggiamento! Un utilizzo non conforme alla destinazione d’uso della sedia gire- vole potrebbe provocare danneggiamenti. − Non utilizzare detergenti aggressivi, spazzole dure o utensili per pulizia taglienti o metallici quali coltelli, spugne metalliche e simili. -
Seite 50: Dati Tecnici
Dati tecnici Dati tecnici Modello: W30RG200HAA Numero articolo: 71308 Peso: ca. 17.7 kg Dimensioni (L × A × P): ca. 65 × 119 × 63 cm Carico massimo: ca. 110 kg Smaltimento Smaltimento dell’imballaggio Smaltire l’imballaggio differenziandolo. Gettare il cartone e la scatola nella raccolta di carta straccia, la pellicola nella raccolta dei materiali ri- ciclabili. - Seite 51 Vertrieben durch: | Commercialisé par: | Commercializzato da: TOPSTAR GMBH AUGSBURGER STR. 29 86863 LANGENNEUFNACH GERMANY KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA 71308 +49 8239 789 180 www.topstar.de JAHRE GARANTIE ANS GARANTIE MODELL/MODÈLE/MODELLO: ANNI GARANZIA W30RG200HAA 02/2020...
