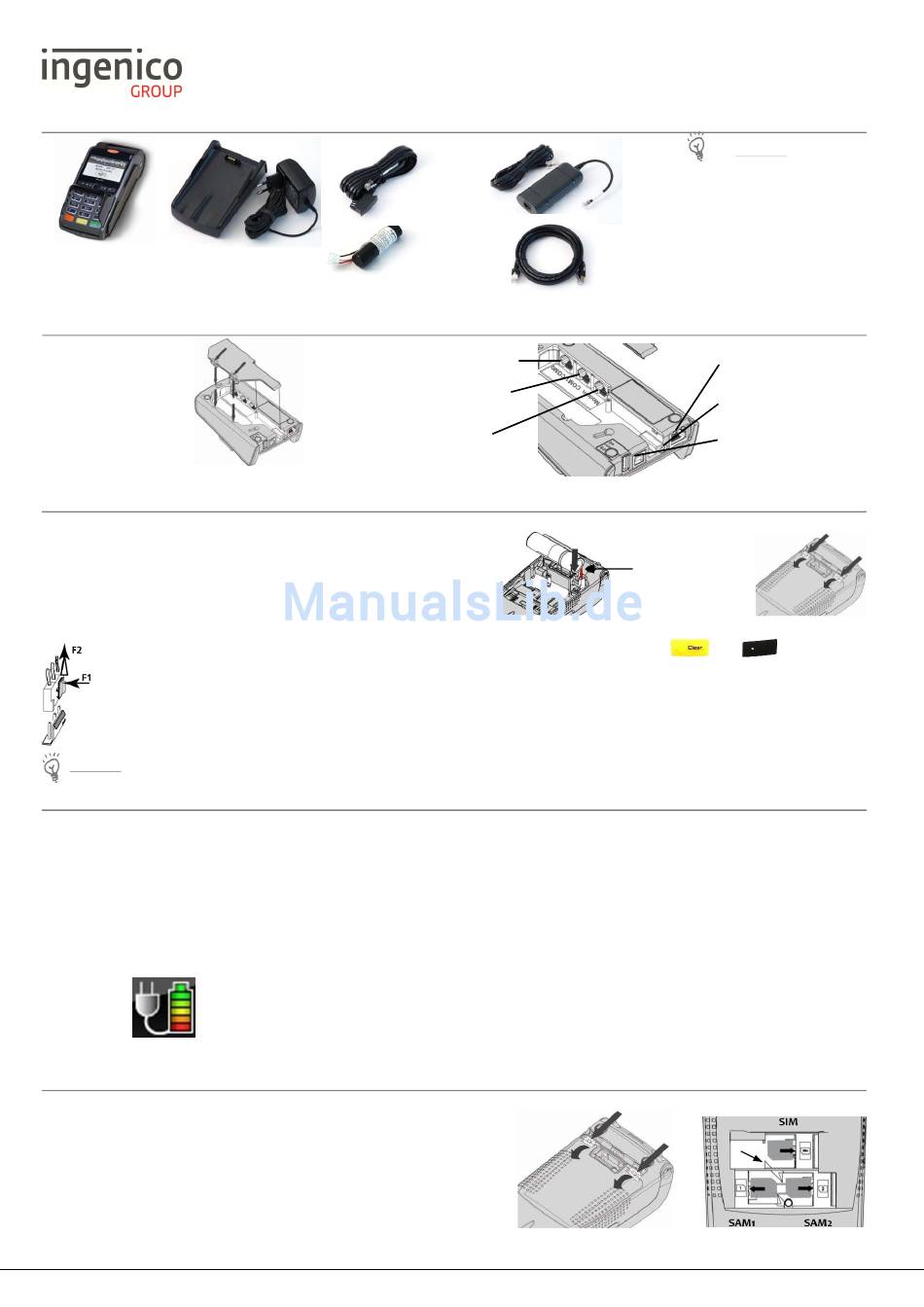

Ingenico iWL220 Installationsanleitung Seite 2

Lieferumfang
iWL2x0
Basisstation + Netzteil
Anschluss der Basisstation
Ein Teil der Anschlüsse
befindet sich unter
dem Deckel auf der
Unterseite der Basis,
siehe nebenstehende
Abbildung.*
Einlegen/Wechseln des Akkus
1. Entriegeln Sie den Deckel auf der Rückseite des Terminals, indem Sie die beiden Clips in Pfeilrichtung drücken und
entnehmen Sie den Deckel.
2. Schließen Sie den beiliegenden Akku wie auf dem Bild dargestellt an.
Achten Sie dabei auf die Position des roten Kabels. Stecken Sie den
Stecker des Akku soweit in die Buchse, bis er einrastet.
3. Positionieren Sie den Akku in dem dafür vorgesehenen Fach und bringen Sie den Deckel wieder an.
Möchten Sie den Akku wechseln, schalten Sie das Terminal vorher aus, indem Sie die Tasten
etwa zwei Sekunden drücken. Öffnen Sie danach den Akkudeckel wie oben beschrieben. Lösen Sie die Steckverbindung des
alten Akku, indem Sie den Clip des Steckers in Richtung F1 drücken und ziehen Sie leicht an den Kabeln in Richtung F2. Bevor Sie
den neuen Akku einlegen, muss dem Terminal bekannt gemacht werden, dass der Akku gewechselt wird. Zu diesem Zweck
muss das Terminal einmal ohne Akku gestartet werden. Legen Sie es dafür auf die mit Strom versorgte Basisstation und warten
Sie, bis das Terminal im betriebsbereiten Zustand ist. Nehmen Sie das Terminal danach wieder von der Basis und legen den
neuen Akku wie oben beschrieben ein.
Hinweis: Wird das Terminal länger als zwei Monate gelagert, entfernen Sie bitte den Akku aus dem Gerät.
Laden des Akkus
1. Verbinden Sie zuerst die Basisstation mit dem beiliegenden Steckernetzteil und schließen sie es dann an eine Steckdose an.
2. Legen Sie das Terminal mit eingelegtem Akku nun auf die Basisstation und beachten Sie folgende Hinweise:
• Der Akku wird immer dann geladen, wenn das Terminal korrekt auf der Basisstation platziert wird.
• Laden Sie den Akku vor der ersten Benutzung für ca. 16 Stunden.
• Ein vollständig entladenenr Akku benötigt ca. 4 Stunden bis er wieder zu 100% geladen ist.
• Die Umgebungsbedingungen während des Ladens können die Lebenszeit des Akku beeinflussen. Die optimalen Bedingungen
sind: - eine Temperatur zwischen +15˚C und +25˚C
- fern von Wärmequellen, wie z.B. Heizkörper, direkte Sonneneinstrahlung u.s.w.
• Im Grundzustand des Terminals wird der Akkustatus im Display wie folgt angezeigt:
Der Akku wird geladen,wenn die Akkuladeanzeige animiert dargestellt wird.
Der Akku ist voll geladen, wenn die Animation stoppt.
Je niedriger der Ladestand des Akku, umso weniger Balken werden angezeigt.
Das Steckersymbol zeigt an, dass das Terminal auf der Basis liegt, bzw. an den Strom angeschlossen ist.
Einsetzen der SIM-Karte (nur iWL220/250 GPRS)
1. Entriegeln Sie den Deckel auf der Rückseite des Terminals, indem Sie die beiden Clips in Pfeilrichtung drücken und entnehmen Sie den
Deckel.
2. Schieben Sie die SIM-Karte vorsichtig in die dafür vorgesehene Aufnahme.
Achten Sie darauf, dass die Kontakte nach unten zeigen und dass die
abgeschrägte Ecke der SIM-Karte wie abgebildet positioniert ist.
3. Schließen Sie den Deckel wieder.
Copyright © 2015 Ingenico
TAE-
Kabel*
LiIon-
Akku
RS232 Frei (COM0)*
Anschluss des ISDN-Modems
(COM1)*
Anschluss des TAE-Kabels
(Modem)*
20150827 KI iWL series.docx
ISDN-KIT*
Basistation
(als Zubehör
funktionale Einheit. Senden
erhältlich)
Sie daher im Reparaturfall
bitte immer Terminal mit Basis
ein.
Ethernet-
Die
Kabel*
WLAN/GPRS ist eine reine
Ladebasis
* Nur iWL250 Bluetooth
nikationsanschlüsse.
rotes Kabel
Hinweis: Terminal und
bilden eine
Basis der iWL2x0
ohne Kommu-
Anschluss des
Ethernet-Kabels*
Anschluss des
mitgelieferten Netzteils
USB-Anschlüsse*
(nur für Servicezwecke)
* Nur iWL250 Bluetooth
und gleichzeitig für
2 / 4
