Installation

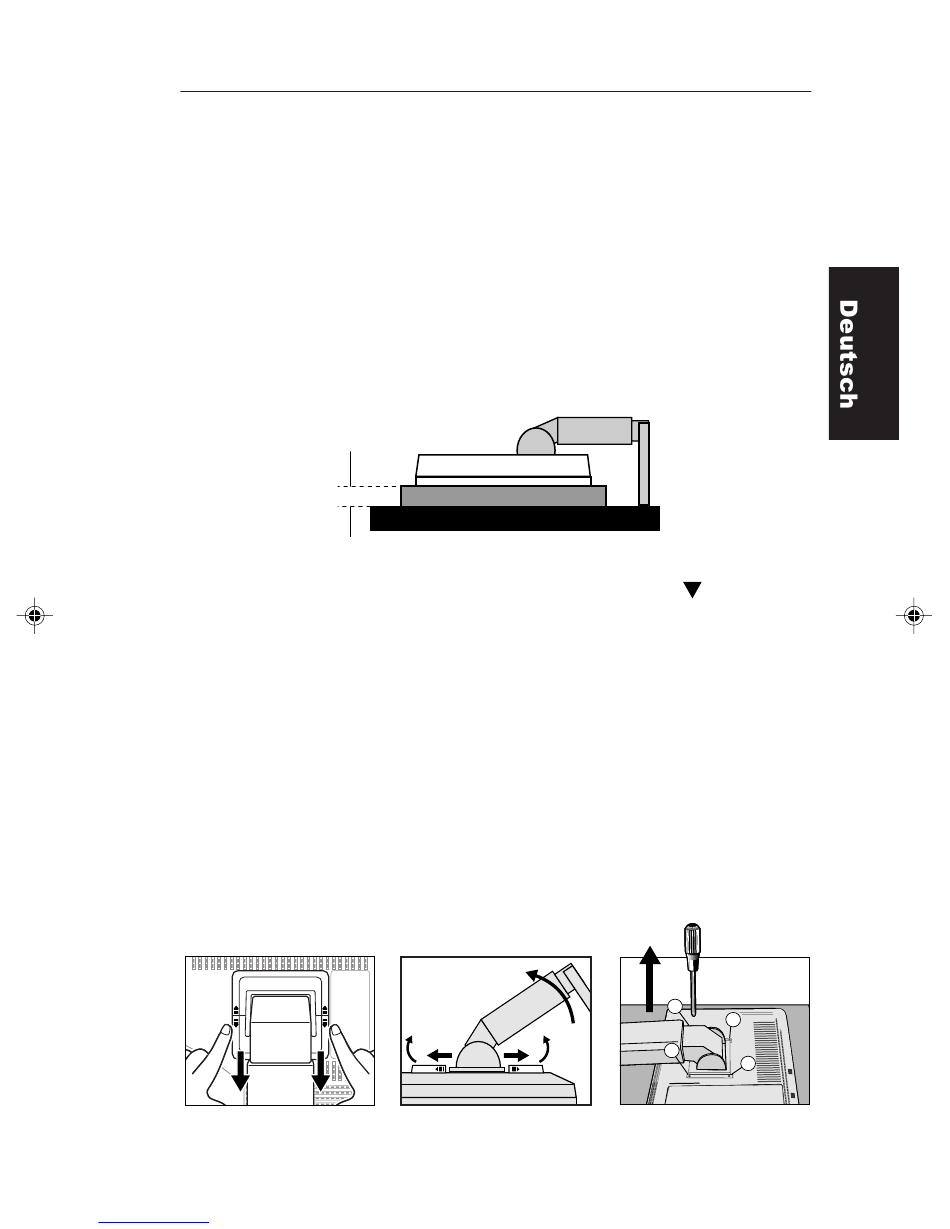

Abnehmen des Monitorfußes für die Montage
Vorbereiten des Monitors für verschiedene Montagezwecke:
HINWEIS: Wenden Sie als Alternative ausschließlich VESA-
kompatible Montageverfahren an.
Downloaded from
www.Manualslib.com
1. Trennen Sie alle Kabel ab.
2. Legen Sie die Hände auf jede Monitorseite und heben Sie ihn
auf die höchstmögliche Position an (Abb. RL.1).
3. Legen Sie den Monitor auf eine nicht kratzende Unterlage.
(Legen Sie den Bildschirm auf eine 55 mm hohe Platte, so daß
der Fuß parallel zur Oberfläche liegt.) (Abb. S.1).
55mm
4. Drücken Sie mit Ihrem Zeigefinger auf den mit " " markierten
Bereich, gleichzeitig die Abdeckung des unteren Gestells
schieben. (Abb. S.2).
Als nächstes das Gestell anheben, die Abdeckung des unteren
Gestells abnehmen, dann die Abdeckung des oberen Gestells
abnehmen. (Abb. S.3).
Das Gestell wieder in seine Ausgangsposition bringen, die 4
Schrauben entfernen, die den Monitor am Gestell befestigen,
und dann den Gestell-Zusammenbau abheben. (Abb. S.4).
5. Verfahren Sie in umgekehrter Reihenfolge, um den Standfuß
wieder zu montieren.
Abb. S.2
manuals search engine
Abb. S.1
Abb. S.3
D - 14
4
3
1
2
Abb. S.4
