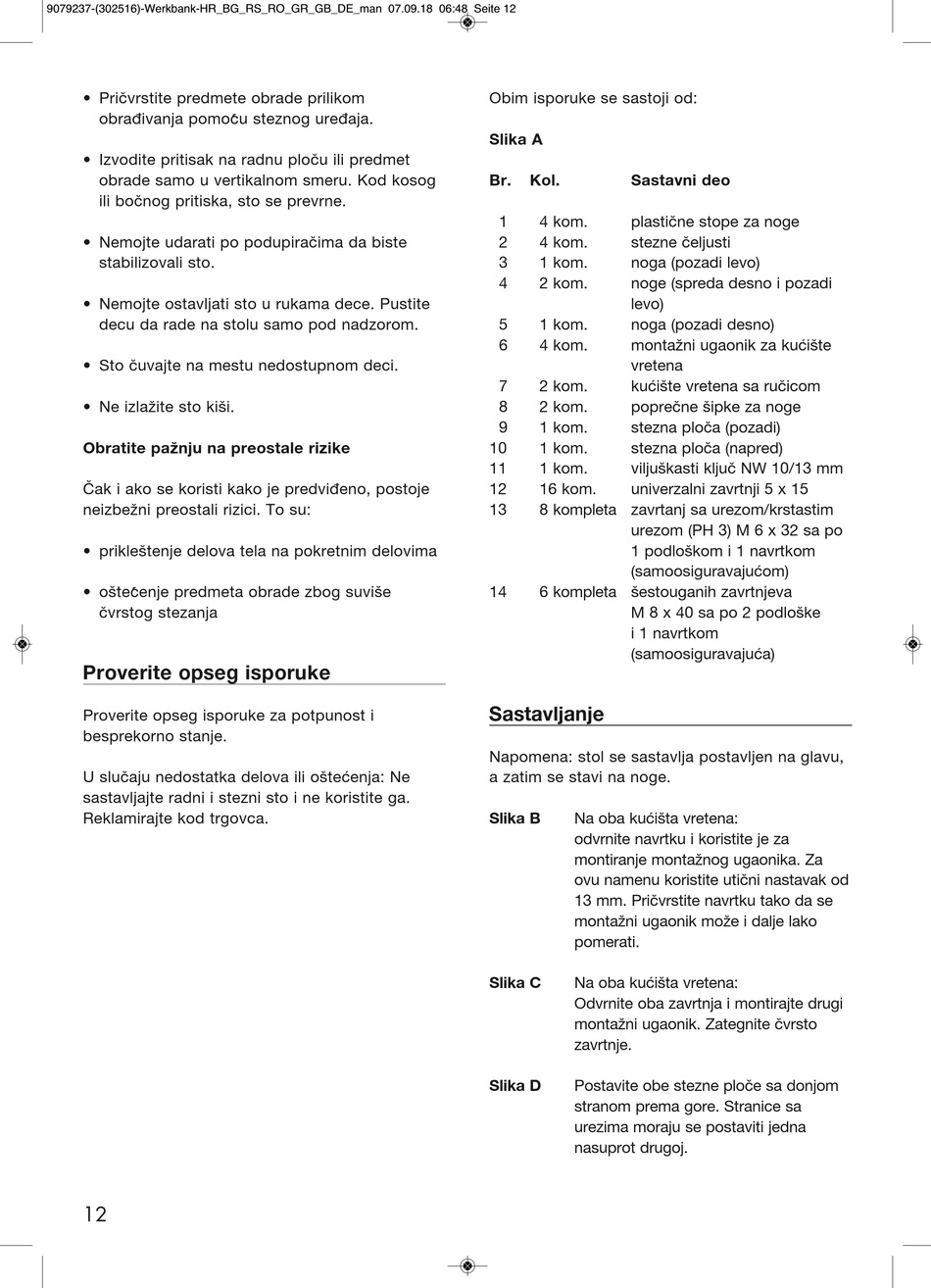

9079237-(302516)-Werkbank-HR_BG_RS_RO_GR_GB_DE_man 07.09.18 06:48 Seite 12
• Pričvrstite predmete obrade prilikom
obrađivanja pomoć u steznog uređaja.
• Izvodite pritisak na radnu ploču ili predmet
obrade samo u vertikalnom smeru. Kod kosog
ili bočnog pritiska, sto se prevrne.
• Nemojte udarati po podupiračima da biste
stabilizovali sto.
• Nemojte ostavljati sto u rukama dece. Pustite
decu da rade na stolu samo pod nadzorom.
• Sto čuvajte na mestu nedostupnom deci.
• Ne izlažite sto kiši.
Obratite pažnju na preostale rizike
Čak i ako se koristi kako je predviđeno, postoje
neizbežni preostali rizici. To su:
• prikleštenje delova tela na pokretnim delovima
• ošteć e nje predmeta obrade zbog suviše
čvrstog stezanja
Proverite opseg isporuke
Proverite opseg isporuke za potpunost i
besprekorno stanje.
U slučaju nedostatka delova ili oštećenja: Ne
sastavljajte radni i stezni sto i ne koristite ga.
Reklamirajte kod trgovca.
12
Obim isporuke se sastoji od:
Slika A
Br.
Kol.
Sastavni deo
1
4 kom.
plastične stope za noge
2
4 kom.
stezne čeljusti
3
1 kom.
noga (pozadi levo)
4
2 kom.
noge (spreda desno i pozadi
levo)
5
1 kom.
noga (pozadi desno)
6
4 kom.
montažni ugaonik za kućište
vretena
7
2 kom.
kućište vretena sa ručicom
8
2 kom.
poprečne šipke za noge
9
1 kom.
stezna ploča (pozadi)
10
1 kom.
stezna ploča (napred)
11
1 kom.
viljuškasti ključ NW 10/13 mm
12
16 kom.
univerzalni zavrtnji 5 x 15
13
8 kompleta zavrtanj sa urezom/krstastim
urezom (PH 3) M 6 x 32 sa po
1 podloškom i 1 navrtkom
(samoosiguravajućom)
14
6 kompleta šestouganih zavrtnjeva
M 8 x 40 sa po 2 podloške
i 1 navrtkom
(samoosiguravajuća)
Sastavljanje
Napomena: stol se sastavlja postavljen na glavu,
a zatim se stavi na noge.
Slika B
Na oba kućišta vretena:
odvrnite navrtku i koristite je za
montiranje montažnog ugaonika. Za
ovu namenu koristite utični nastavak od
13 mm. Pričvrstite navrtku tako da se
montažni ugaonik može i dalje lako
pomerati.
Slika C
Na oba kućišta vretena:
Odvrnite oba zavrtnja i montirajte drugi
montažni ugaonik. Zategnite čvrsto
zavrtnje.
Slika D
Postavite obe stezne ploče sa donjom
stranom prema gore. Stranice sa
urezima moraju se postaviti jedna
nasuprot drugoj.
