Byte av slipskiva

När en gammal slipskiva måste bytas ut pga nedslitning
eller om en annan slipskiva skall användas, skall den

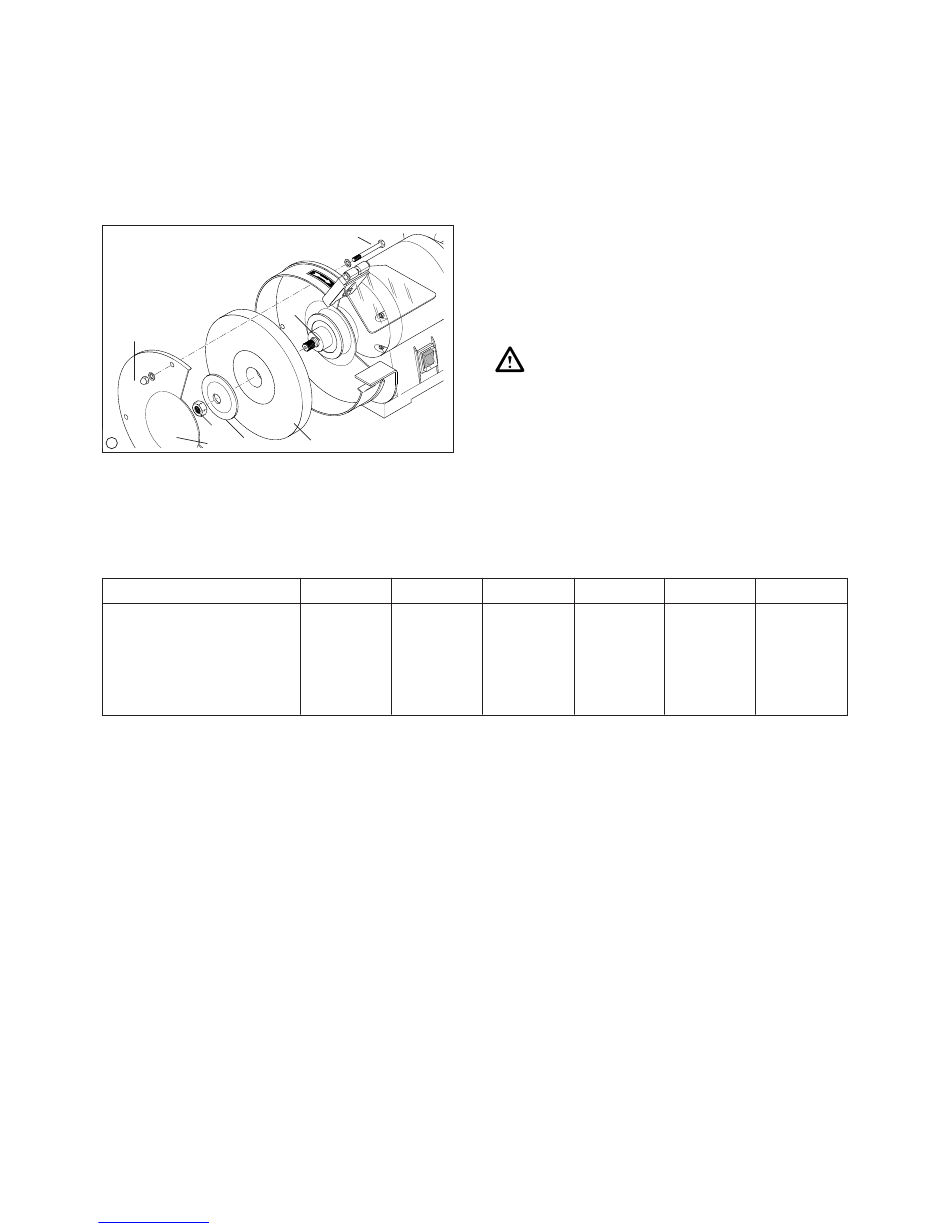

gamla slipskivan monteras ut, se bilden nedan.
Observera att sexkantmuttern (pos 4) på maskinens
vänstra sida är vänstergängad, all så måste vridas
medurs för att lossas.
Förväxla aldrig de båda sexkantmuttrarna (pos 4), då
gängan på rotorn (pos 7 ) annars kan skadas.
2
7

Tekniska data

Beställ-nr:
Nätspänning
Avgiven effekt
Varvtal, tomgång
Diameter slipskiva
Bredd slipskiva
Maskinbullerinformation: Ljudtrycksnivån på arbetsplatsen ligger under 80 dB(A).
Downloaded from www.Manualslib.com
1
7
4
3
5 6
DS 125 W
030 001 2540 030 001 5034 030 001 7533 030 001 7541 030 002 0003 030 002 0011
1 ~ 230 V
200 W
2750 min -1
125 mm
20 mm
manuals search engine
1 Sexkantskruv
2 Sexkantmutter (ev med solfjädersbricka)
3 Ytterhölje
4 Sexkantmutter (på vänster maskinsida med
vänstergänga)
5 Spännfläns
6 Slipskiva
7 Rotor
Rengöring
Observera! Drag ut nätkontakten före rengöringen!
Torka med jämna mellanrum av utsidan på slipmaskinen
med en fuktig trasa.
Rengör även insidan på slipmaskinens hötje.
Slipskivorna måste alltid kunna vrida sig fritt inn i höljet.
DS 150 W DS 175 W
1 ~ 230 V 1 ~ 230 V
330 W 450 W
2750 min -1 2750 min -1
150 mm 175 mm
20 mm 25 mm
35
DS 175 D DS 200 W
3 ~ 400 V 1 ~ 230 V
470 W 580 W
2600 min -1 2650 min -1
175 mm 200 mm
25 mm 25 mm
DS 200 D
3 ~ 400 V
740 W
2600 min -1
200 mm
25 mm
