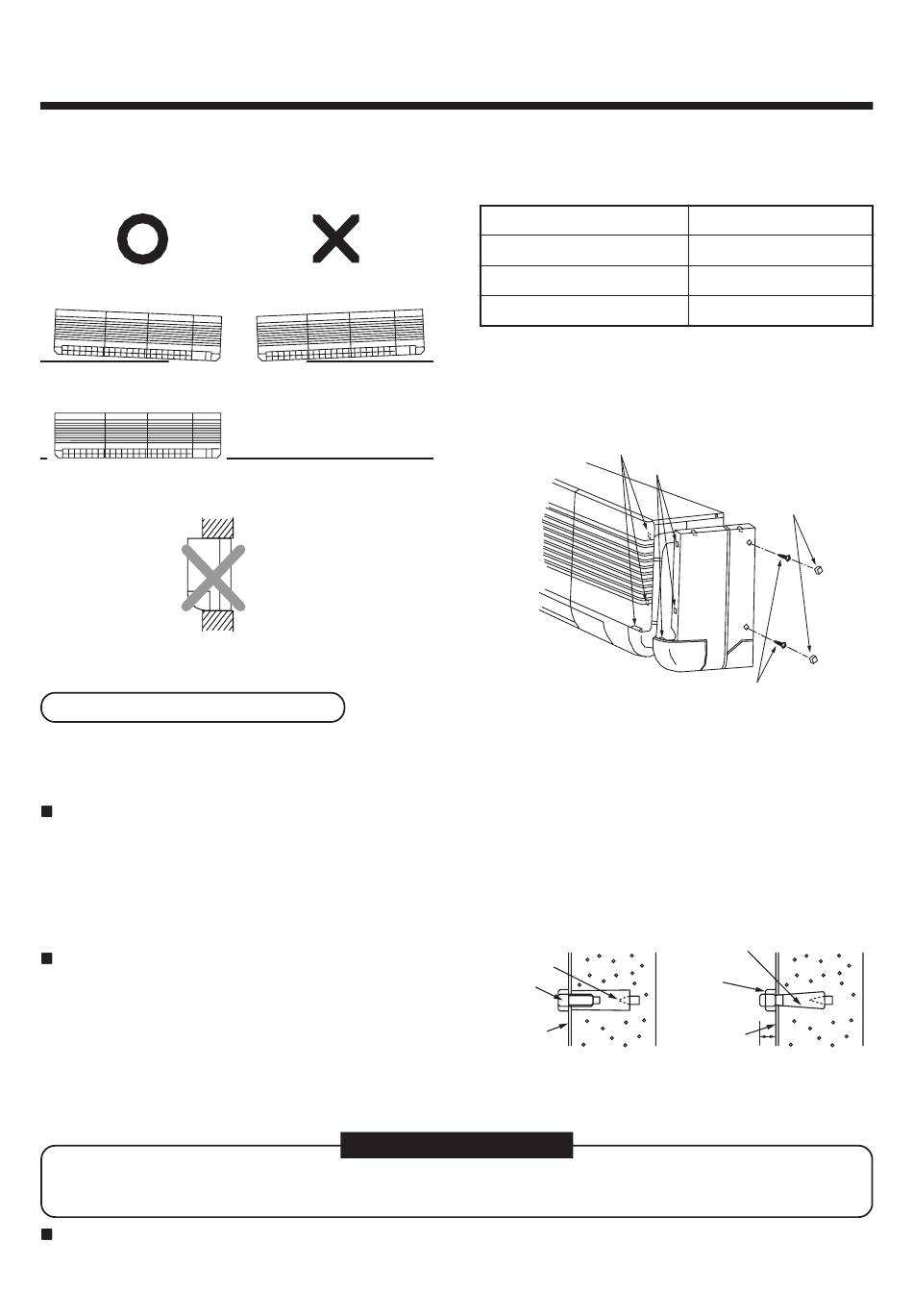

• Um einen guten Ablauf des Kondensats zu
erreichen, installieren Sie das Gerät waagerecht
oder von vorn gesehen mit einer leichten Neigung
nach rechts.
Neigung nach rechts, von
vorn gesehen
Horizontale Montage
• Bauen Sie das Gerät nicht in die Wand ein.
Inneneinheit

Installation der Montageplatte

• Legen Sie mit Hilfe der Installationsvorlage die Position der Inneneinheit fest und bohren Sie die Durchführung der
Rohrleitung, wie auf der Installationsvorlage angezeigt. Wenn Sie das Rohr durch eine Wand mit Metallarmierung
führen, verwenden Sie eine Isolierung wie beispielsweise PVC-Rohr.
Bei Holzkonstruktionen (Holzständerwand)
(1) Legen Sie die Position der Montageplatte anhand des Abstands (Höhe) zwischen Inneneinheit und Decke fest.
(2) Legen Sie die Positionen der Bohrungen für die Montageplatte so fest, dass sie sich in der Mitte eines Ständers
befinden, indem Sie die Position nach rechts oder links verschieben, die Höhe jedoch beibehalten.
(3) Bohren Sie die Löcher mit einem Handbohrer vor, um ein Reißen des Ständers zu verhindern, und ziehen Sie
die Schrauben (Zubehör) fest.
Bei Stahlbetonwänden
(1) Nachdem Sie an den ausgewählten Positionen Löcher im
Abstand von 150 mm in die Betonwand gebohrt haben,
setzen Sie die entsprechenden Anker.
(2) Befestigen Sie die Montageplatte an den Ankern. Wenn
Sie einschlaganker verwenden, legen Sie die
Bohrungstiefe so fest, dass die Schrauben maximal 10
mm herausragen.
• In der Wand können Kabel verlegt sein. Fragen Sie den Architekten.
• Überprüfen Sie, bevor Sie die Inneneinheit installieren, ob die Montageplatte fest montiert ist.
Rohrleitungsführung nach hinten
Legen Sie die Rohrleitungsöffnung unter Verwendung der Schablone fest, und bohren Sie das Loch mit einer
leichten Neigung nach unten.
Neigung nach links, von
vorn gesehen
VORAUSSETZUNGEN
• In der nachfolgenden Tabelle finden Sie das Gewicht
einschl. der Montageplatte.
Prüfen Sie, ob die Wand die entsprechende
Festigkeit aufweist.
Modell MMK-
0071H bis 0121H
0151H bis 0181H
0241H
• Achten Sie bei der Installation der Seitenplatte
darauf, dass die Haken in das rechteckige Loch
einrasten. Drücken Sie gegen das Seitenteil, bis es
bündig mit dem Gerät abschließt.
Haken
Befestigungsschrauben Seitenteil
Greifanker
Bolzen-
schraube
Montage-
platte
Betonwand
50
Gewicht (kg)
20
22
29
Rechteckiges Loch
Schraubenkappe
Einschlaganker
Mutter,
Durchmesser
Ø 8
Montage-
platte
Betonwand
10 mm
oder
weniger
